シリコン・タイゴンなど軟質チューブ用　細径チューブカップリング(PP製)
※中止品		 237
シリコン・タイゴンなど軟質チューブ用　細径チューブカップリング(PP製)
■ 特長
● 1/16"(1.6mm)フローのオスとメスのカップリングで構成され、各々をロックスリーブの溝に合わせて差し込み、少し捻るとロックが掛かってしっかり固定されます。
● 既に接続済のチューブが捻れないようにロックスリーブはフリーに回せる構造です。

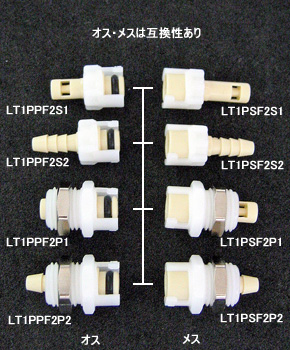

● 全てのオスとメスは相互に互換性があるので自由に組み合わせできます。

■ 接続チューブ(軟質チューブ用)
＜端末形状1/16"用＞
シリコンチューブ：2×3㎜、1/16"×1/8"
タイゴンチューブ：1/16"×1/8"
＜端末形状1/8"用＞
シリコンチューブ：3×5㎜、4×6㎜、1/8"×1/4"
タイゴンチューブ：4×6mm、1/8"×1/4"、5/32"×7/32"

■ 仕様
使用温度：±0～82℃
  使用耐圧Vacuum：～690kPa
  隔壁部ネジ規格：7/16-24UNF
  穴径11～12㎜、厚みが5㎜までの隔壁に固定するためのロックナットが1個付属

■ 材質
接液部ボディ：アーモンド色ポリプロピレン(PP)製
  ロックスリーブ：ポリアセタール樹脂(POM)製
  Oリング：EPDM製
  隔壁タイプに付属しているロックナット：クロムメッキ真鍮製
オス・メスのセット販売ではありませんので、必ず両方をお求めください。
●オス
型式 端末形状 バルブの有無 サイズ
(mm)
LT1PPF2S1 軟質チューブ1/16"用 無 12×20
LT1PPF2S2 軟質チューブ1/8"用 12×23
LT1PPF2P1 隔壁軟質チューブ1/16"用 15×20
LT1PPF2P2 隔壁軟質チューブ1/8"用 15×23

●メス
型式 端末形状 バルブの有無 サイズ
(mm)
LT1PSF2S1 軟質チューブ1/16"用 無 12×23
LT1PSF2S2 軟質チューブ1/8"用
LT1PSF2P1 隔壁軟質チューブ1/16"用 15×23
LT1PSF2P2 隔壁軟質チューブ1/8"用

※オス・メスのセット販売ではありませんので、必ず両方をお求めください。
※こちらの製品は現在、生産中止品となっております。(2021年2月11日)
