スウィングジョー式チューブクランプ 237
スウィングジョー式チューブクランプ
■ 特長
● ナットの回転でOPENからCLOSEまで流量調節が可能です。
● 設置済み肉薄軟質チューブラインに後からでも簡単に着脱できるよう片側が開きます。

■ 材質
色付きはポリフッ化ビニルデン樹脂(PVDF)製と亜鉛メッキスチール製ナットの構成で、
オールメタル製は亜鉛メッキスチール製と黒色アルミニウム製ナットの構成で、乾熱滅菌可能。

■ 仕様
耐熱：160℃

※2個入の袋単位の販売です。
型式 ナット色 適用チューブ外径 サイズ
(mm)
OB861910 赤 最大10mm 21×10×36
OB861915 緑 最大15mm 29×10×55
OB861920 黄 最大20mm 36×15×68
OB861930 メタル 最大30mm 51×20×101
※2個入の袋単位の販売です。
ワニ口式チューブクランプ
※こちらの製品は、現在生産中止品となっております。（2020年2月25日）		 237
スウィングジョー式チューブクランプ
■ 特長
● カテーテルのような肉薄(0.8mm以下)軟質チューブ用です。
● 外径8.5mmまでの設置済みチューブラインに後からでも着脱でき、CLOSEの状態でロックがかかります。
● 27mm幅の鋸歯状噛み合わせでチューブの閉鎖と滑りを防ぎます。

■ 材質
オール青色アセタール樹脂製

■ 仕様
耐熱：85℃

※12個入の袋単位の販売です。
型式 サイズ
(mm)
BA18218 58×11×16(締付時)
※12個入の袋単位の販売です。
ローラー式チューブクランプ
※こちらの製品は、現在生産中止品となっております。（2024年8月5日）		 237
ローラー式チューブクランプ
■ 特長
● ローラーのスライド回転でOPENからCLOSEまで流量調節が可能。
肉薄チューブの場合は、ほぼ流量停止まで対応します。
● 設置済み軟質チューブ用ラインに後からでも着脱でき、ローラー部は取り外し可能です。

■ 材質
  オールPBT(ポリブチレンテレフタレート)製

■ 仕様
  耐熱：200℃

※2個入の袋単位の販売です。

型式 色 適用チューブ外径 サイズ
(mm)
KC0045 赤 最大 4.5mm 45×14×20
KC0060 黄 最大 6.0mm 48×20×20
KC0100 青 最大10.0mm 50×25×25
KC0140 赤 最大14.0mm 60×30×30
※2個入の袋単位の販売です。
ローラー式チューブクランプ 237

   ■  特長
● ローラーのスライド回転でOPENからCLOSEまで無段階で流量が調節できます。
肉薄チューブの場合は、ほぼ流量停止まで対応します。
● 軟質チューブ用でローラー部は取り外しできますが、設置済チューブに後からは
着脱できません。
● 下記材質表示が示すPSはポリスチレン、PPはポリプロピレン、HDPEは高密度ポリエチレン、POMはポリアセタール、ABSはABS樹脂です。
 ※2個入の袋単位の販売です。

型式 適用チューブ外径 材質・色 サイズ
(mm)
ボディ ローラー
QN14082 最大4mm PS・紫 HDPE・白 55×11×25H
QN14049 最大6mm PP・白 ABS・白 55×18×27H
QN14022 最大7mm POM・白 POM・白 59×19×22H
QN14028 最大10mm ABS・白 ABS・白 94×23×28H
 ※2個入の袋単位の販売です

ラチェット式チューブクランプ　※中止品 237
ラチェット式チューブクランプ
■ 特長
● 親指で押すだけでCLOSEまで12段階の流量調節ができますが、
逆方向へは戻せません。
必ず強制的に全開状態に戻してからの再調節になります。
● 軟質チューブ用で、チューブラインの後からは着脱できません。

■ 材質
オール白色アセタール樹脂製

■ 仕様
〜85℃
型式 適用チューブ外径 サイズ
(mm)		 入数/袋
BA18228 3.2〜11.0mm 38×17×24 12個
BA18229 最大19mm 57×25×30 6個
※取り消し線の製品は現在、生産中止です。(2021年11月10日)
カラフルラチェット式チューブクランプ 237

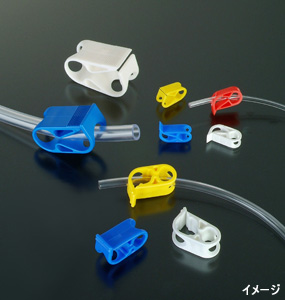

カラフルラチェット式チューブクランプ
■ 特長
● 親指で押すだけでCLOSEまで12段階の流量調節ができますが、
逆方向へは戻せません。
必ず強制的に全開状態に戻してからの再調節となります。
● 軟質チューブ用で、チューブラインの識別に便利な最大4色(Sのみ)あります。
● チューブラインの後からは着脱できません。

■ 材質
  オールポリプロピレン(PP)製またはオールポリエステル製

※10個入の袋単位での販売です。
●カラフルチューブクランプS(PP製)
ラチェット式ではなくON/OFF操作のみ、サイズ25×9×16mm。
型式 色 適用チューブ外径
HR340SB 青 肉薄で最大4mm
HR340SR 赤
HR340SY 黄
HR340SW 白
※10個入の袋単位での販売です。
※取り消し線の製品は現在、生産中止です。(2020年2月25日)

●カラフルチューブクランプM(PP製)
ラチェット式で12段階の流量調節可能。サイズ38×17×24mm。
型式 色 適用チューブ外径
HR340MB 青 最大11mm
HR340MW 白

●カラフルチューブクランプL(ポリエステル製)
ラチェット式で12段階の流量調節可能。サイズ57×25×32mm。
型式 色 適用チューブ外径
HR340LB 青 最大18mm
HR340LW 白
