ダックビル・3方チェックバルブ 237
ダックビル式ミニチェックバルブ(PP)
ダックビル式ミニチェックバルブ(PP)
特長
矢印方向へしか液体やガスを通さないように鳥のクチバシ(ダックビル)弁を内蔵した軟質チューブ用小型逆流防止コネクターです。

材質
ポリプロピレン(PP)製ボディとフッ素ゴム製ダックビル弁の組み合わせ

仕様
オートクレーブ滅菌(121℃)可能
クラッキング圧力:5kPa
型式 適用チューブ内径
(mm)
接続口外径
(mm)
最大径×L
(mm)
FK212601 3.0〜3.2(1/8") 3 8×29
FK212603 4 4.6 9×38
ダックビル式ミニチェックバルブ(PCTFE)
※中止品
ダックビル式ミニチェックバルブ(PCTFE)
特長
指定方向へしか液体やガスを通さないように鳥のクチバシ(ダックビル)弁を内蔵した小型逆流防止コネクターです。
半硬質フッ素樹脂チューブ専用で各チューブ接続部には使用チューブに見合うPTFE製フェルールが2種類付属。

材質
PCTFE製ボディとフッ素ゴム製またはパーフロ製のダックビル弁の組み合わせ

仕様
クラッキング圧力:5kPa
型式 適用PTFEチューブ外径
(mm)
弁の材質 最大径×L
(mm)
FK212403 3 フッ素ゴム 10×46
FK212404 パーフロ
FK212405 4 フッ素ゴム 12×48
FK212406 パーフロ
※サイズは目安で使用チューブ径により多少異なります。
※こちらの製品は現在、生産中止品となってなっております。(2022年6月20日)
3方チェックバルブ(PC)
3方チェックバルブ(PC)

3方チェックバルブ(PC)
特長

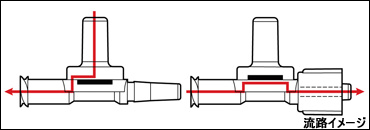

内蔵シングル弁の働きにより液体の吸引と吐出が繰り返し行えます。
接続したシリンジを分配・移送用のポンプに変身させます。
ガンマ線・EOG滅菌可能

材質
ポリカーボネート(PC)製ボディとシリコンゴム製特殊ディスク弁の組み合わせ

接続口形状
ハブ無しメスルアー部(A)
内径6mmの軟質チューブまたはロック無し注射筒およびオスルアーフィッティング(VRS)が接続可能。
  ハブ付きメスルアー部(B)
ロック付きとロック無し注射筒やオスルアーフィッティング(VRM、VRS)が接続可能。
  オスルアー部(C)
内径4mmの軟質チューブまたは注射針およびメスルアーフィッティング(VRF)が接続可能。
  ロックリング付きオスルアー部(D)
リングを回転させるだけで注射針およびロックがかかるメスルアーフィッティング(VRF)が接続可能。
  なおルアーフィッティングVRSは4タイプあり内径1.5〜4.0mmのチューブが、VRMVRFは各々6タイプあり内径1.5〜6.5mmのチューブが接続可能。

仕様
使用温度:5〜40℃
  クラッキング圧力:13.8〜34.5kPaの範囲内

※5個入の袋単位の販売です。
型式 接続口形状   サイズ
(mm)
(A) (B) (C)、(D)
VCV1181 ハブ無しメスルアー ハブ付きメスルアー (C):オスルアー 41×22×17
VCV1251 (D):ロックリング付きオスルアー 41×24×17
