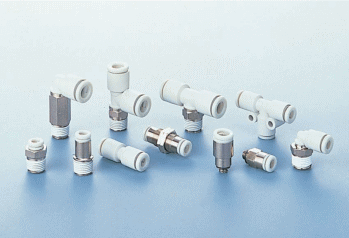

プッシュワンTM Aシリーズ
一般空気圧用プッシュワン
TM 継手(難燃性)
161
特長
チューブはプッシュワンTM接続です。
チューブの接続には、治具・工具は不要です。
無電解ニッケルめっき処理を施しています。
表面状態の劣化が少なく、流体への銅イオンの溶出も防止します。
ホワイトボディが作業環境を明るくします。
難燃性樹脂(UL94規格V-0相当)採用
材料に難燃PBT樹脂採用しています。UL94規格V-0相当で、自己消化性に優れています。スパッタが飛散する環境下で使用できます。
Rねじ部にシール加工
シールテープを巻く必要がありません。

使用流体・使用温度範囲
空気 :-20〜80℃
:0℃〜40℃

圧力条件
最高使用圧力 :1.0MPa
負圧性能 :-99.75kPa
・適用チューブ
*ポリウレタンチューブ (U2 U1)
*ナイロンチューブ (N5 N2 N1)
*ポリオレフィンチューブ(PN PL)※2
*帯電防止チューブ(UE)※1
*フッ素樹脂チューブ(TA TP)※2
※1. UEチューブとの組み合わせで使用の場合、チューブとの導電性確保の為、コネクタ、メスコネクタ等の
       金属ボディ品をご使用下さい。

※2. PN、PL、TA、TPチューブとの組み合わせで使用の場合、クリーンタイプと 一般タイプの組み合わせに
       なります。
       クリーン環境下で使用する場合、クリーンレベルの低下にご注意下さい。

使用上の注意
チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
水流体で使用する場合は、施工上の不具合などによるにじみ漏れなどで、機器や設備などに影響がでないことを確認して
配管してください。
水で使用する場合は、凍結しないようにご注意ください。
継手のチューブ挿入口での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。

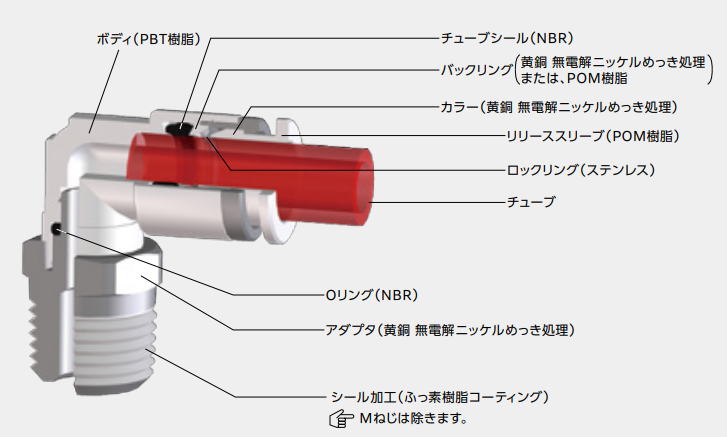

構造断面図

品番表示例


<各製品の詳細はこちらから>

コネクタ   六角穴付丸コネクタ   メスコネクタ   90°エルボ 90°メスエルボ


90°ロングエルボ   45°エルボ ユニバーサルエルボ ティー サービスティー

ユニオンコネクタ   90°ユニオンエルボ   ユニオンティー   パネルタッチコネクタ   メスパネルタッチコネクタ

90°パネルタッチエルボ   Yジョイント   チューブキャップ   ブランクプラグ   ニップル


プッシュワンAシリーズ その他製品はこちら
プッシュワンAシリーズ
その他の製品はこちら(PDF)
