ソルベントホース 423　106
ソルベントホース

ソルベントホースの構造
■特長
● アース線を取り出さなくても導電ライン層でアースを取ることができ、スピーディーに継手取り付け作業ができます。
● アース線(金属繊維)がホースに内蔵されているため、確実に接地することにより帯電を除去します。
● アース線は金属繊維のため、銅線などの金属線と比較して優れた屈曲性を示します。

導電ライン層とアース線が密着しているため、導電ライン層だけのホースと比べ、高い導通効果があります。
また、万が一、アース線が切れたとしても、らせん状に巻かれたアース線と導電ライン層が一定の間隔で接触しているため、安全にアースを取ることができます。

■電気抵抗値測定
電気抵抗値測定
試料長さ：1m 試料長さ：10m
70KΩ 200KΩ
※アース線を取り出さず、両端に専用継手を取り付けて測定。
※上記試験結果は、試験値であり保証値ではありません。

■アース線の耐屈曲性
耐屈曲試験『屈曲角度　120度/荷重500g』
ソルベントホース7.5x10.5 3万回屈曲→断線なし
市販軟銅線 110回屈曲→断線
※上記試験結果は、試験値であり保証値ではありません。

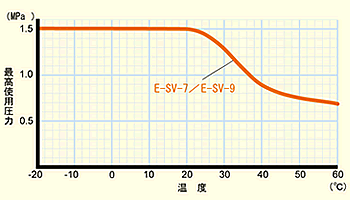

■使用温度と最高使用圧力の関係
使用温度と最高使用圧力のグラフ
型式 内径×外径
(mm)		 使用圧力
(MPa)		 許容曲げ半径
(mm)		 使用温度範囲
(℃)		 定尺
(m)		 標準重量
(g/m)		 梱包 色調
at20℃ at60℃ at20℃
E-SV-7 7.5×10.5 0〜1.5 0〜0.7 60 -20〜60 20 60 フィルム巻 透明
100 ボビン巻
E-SV-9 9.5×14 0〜1.5 0〜0.7 80 -20〜60 20 110 フィルム巻 透明
100 ボビン巻
ソルベントホース専用継手
ソルベントホース専用継手
型番 タイプ 適合ホース ネジ シート形状 材質 標準重量
(g/個)
E-EM-75-G1/4-B メネジ
（固定）		 E-SV-7 G 1/4 おすシート球面 真鍮ニッケルメッキ 55
E-EM-75-G3/8-B E-SV-7 G 3/8 65
E-EM-95-G3/8-B E-SV-9 G 3/8 90
E-EM-75-G1/4-S E-SV-7 G 1/4 本体：SUS304 55
E-EM-75-G3/8-S E-SV-7 G 3/8 65

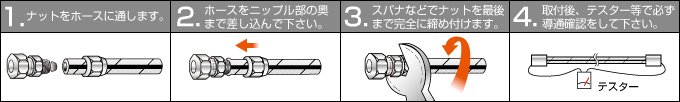

■専用継手の取り付け方法 専用継手の取り付け方法
