エアーホースシリーズ	423

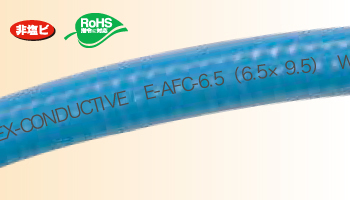

エアーフレックス・コンダクティブ　E-AFC(内層：導電性ウレタン樹脂)

		内層に導電性ウレタン樹脂を採用、専用ジョイントに接続して接地すれば、スプレーガンの帯電を除去し、危険な放電スパークを防止します。 ■ 特長 ● 導電性 ホース内層材に導電性樹脂を採用しているため、専用継手を取付け接地することにより、スプレーガンに帯電する静電気を除去することができます。 ● 耐圧力 補強糸により1.5MPa(at20℃)まで連続使用が可能です。 ● 耐摩耗性 ウレタン樹脂性のため、耐摩耗性に優れます。 ● 専用継手 専用継手を取り付ける事によって、ホースと継手のミスマッチによる事故が予防できます。 ■ 用途 動車塗装用エアーホース、静電気対策を必要とする設備用配管(エアー専用) ■ 流体 エアー 専用ジョイントはこちら 技術資料はこちら

型式	品番	内径×外径 (mm)	使用圧力 (Mpa)		許容曲げ半径 (mm) (at20℃)	使用温度 範囲 (℃)	定尺 (m)	標準 重量 (g/m)	梱包	色調
			at 20℃	at 60℃
423-003-01-01	E-AFC-6.5-20M	6.5×9.5	0〜1.5	0〜0.6	50	-20〜60	20	55	フィルム巻	ブルー
423-003-01-02	E-AFC-6.5-100M	6.5×9.5					100		ボビン巻
423-003-02-01	E-AFC-8.9-20M	8.9×12.1			80		20	75	フィルム巻
423-003-02-02	E-AFC-8.9-100M	8.9×12.1					100		ボビン巻

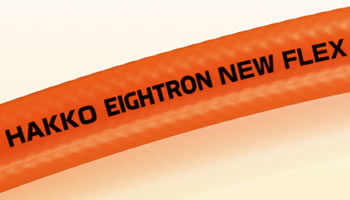

ニューフレックス　E-NF

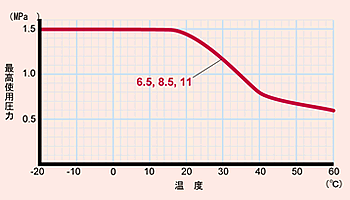

		■ 特長 ● 耐寒性 耐寒性に優れるポリウレタン素材の使用により、冬場でも柔軟性に優れます。 ● 耐久性 耐摩耗性に強く、耐久性に優れます。 ● 軽量性 ゴムホースや塩ビホースに比べ軽量のため、手首や腕の負担が軽減され、作業性が向上します。 ■ 用途 各種エアツール用ホース、釘打機用エアホース、エアータッカー用エアホース、インパクトレンチ用ホース、塗装・吹き付け、建築・木工、自動車板金、整備、工場等のエア配管 ■ 流体 エアー ■使用温度と最高使用圧力の関係 専用ジョイントはこちら 技術資料はこちら

型式	品番	内径×外径 (mm)	使用圧力 (Mpa)		許容曲げ半径 (mm) (at20℃)	使用温度 範囲 (℃)	定尺 (m)	標準 重量 (g/m)	梱包	色調
			at 20℃	at 60℃
423-004-01-01	E-NF-6.5-10M	6.5×10	0〜1.5	0〜0.6	40	-20〜60	10	60	フィルム巻	オレンジ
423-004-01-02	E-NF-6.5-20M						20
423-004-01-03	E-NF-6.5-30M						30
423-004-01-04	E-NF-6.5-50M						50
423-004-01-05	E-NF-6.5-100M						100		ボビン巻
423-004-02-01	E-NF-8.5-10M	8.5×12.5			55		10	85	フィルム巻
423-004-02-02	E-NF-8.5-20M						20
423-004-02-03	E-NF-8.5-30M						30
423-004-02-04	E-NF-8.5-50M						50
423-004-02-05	E-NF-8.5-100M						100		ボビン巻

●規格以外のサイズ、長さ、着色品などのオーダーメイドで生産可能です。お問合せ下さい。
●補強線入り製品のため、ホース内面でシールする継手を使用して下さい。
ホース外面でシールする継手は、使用しないで下さい。破裂や継手抜けの原因になります。


ニューフレックス　ワンタッチジョイントセット品　受注対応品

	型式 適合ホースサイズ 内径×外径(mm) 長さ M 接続継手 　E-NF-6.5-RC-10M 6.5×10 10 E-RSS-65P （ソケット） ＋ E-RSP-65P （プラグ） 　E-NF-6.5-RC-20M 20 　E-NF-6.5-RC-30M 30 　E-NF-8.5-RC-10M 8.5×12.5 10 E-RSS-85P （ソケット） ＋ E-RSP-85P （プラグ） 　E-NF-8.5-RC-20M 20 　E-NF-8.5-RC-30M 30
●受注対応となりますので、納期はお問合せ下さい。
エアーホース専用ワンタッチジョイント
タイプ 外観 型式 適合ホースサイズ 内径×外径(mm) 材質 標準重量 g/個 ソケット E-RSS-65P 6.5×10 鋼鉄 クローム メッキ 150 E-RSS-85P 8.5×12.5 170 プラグ E-RSP-65P 6.5×10 95 E-RSP-85P 8.5×12.5 95
ワンタッチ接続	ソケットとプラグはワンタッチ接続ができるので、エアツールとの接続が簡単です。
ロータリー機能	ソケットとプラグはロータリー機能が付いていますので、ホースのネジレを解消します。
ロック機能	ソケットにはロック機能が付いていますので、プラグ部の不意な外れを防止します。

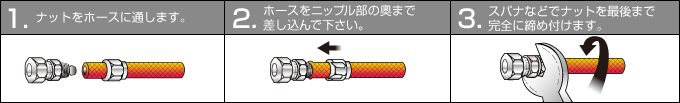

●専用継手の取付方法
ニューフレックス　専用金具
型式 品番 タイプ 適合ホース ネジ シート形状 材質 重量 (g/ヶ) 423-105-01 E-EMU-65-G1/4 メネジ (ロータリー) E-NF-6.5 G1/4 フラット 平パッキン 真鍮 ニッケルメッキ 65 423-105-02 E-EMU-85-G1/4 E-NF-8.5 G1/4 75 型式 品番 タイプ 適合ホース ネジ シート形状 材質 重量 (g/ヶ) 423-106-01 E-EM-65-G1/4 メネジ (固定) E-NF-6.5 G1/4 オスシート30° 真鍮 ニッケルメッキ 55 423-106-02 E-EM-85-G3/8 E-NF-8.5 G3/8 80 型式 品番 タイプ 適合ホース ネジ シート形状 材質 重量 (g/ヶ) 423-107-01 E-EO-65-R1/4 オネジ E-NF-6.5 R1/4 - 真鍮 ニッケルメッキ 45 423-107-02 E-EO-85-R3/8 (固定) E-NF-8.5 R3/8 - 80
●専用継手の取付方法

4

---
