フランジローラー2 (チューブフランジ加工工具) 641

フッ素樹脂チューブをフランジ加工するための専用工具です。
従来の電気ごての様な熱成形ではなくチューブをチューブバイスではさみローラー先端のピンに差し込んで回すだけの簡単な操作でフランジ加工ができます。チューブ内径は0.5mm〜3mmまで使用できます。

中圧ガラスカラムの接続やHPLCの低圧側配管には、フッ素樹脂チューブ先端をフランジ加工したものがよく用いられています。しかしフランジ先端が破損した場合、その再加工が非常にわずらわしく手間がかかります。
本品は、より手軽にフランジ加工ができるツールです。

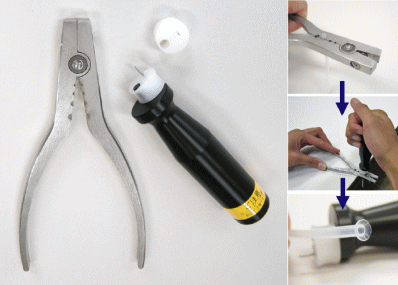

フランジローラー2
熱をかけずに樹脂チューブをフランジに成形する工具です。バイスでチューブを押させ、フランジローラーを差し込んで5〜10回まわすだけです。
写真のとおりきれいなフランジができあがります。

対象樹脂チューブ
PFA、PTFE、FEPなど
対応内径
0.5〜3mm

フランジローラーの使い方

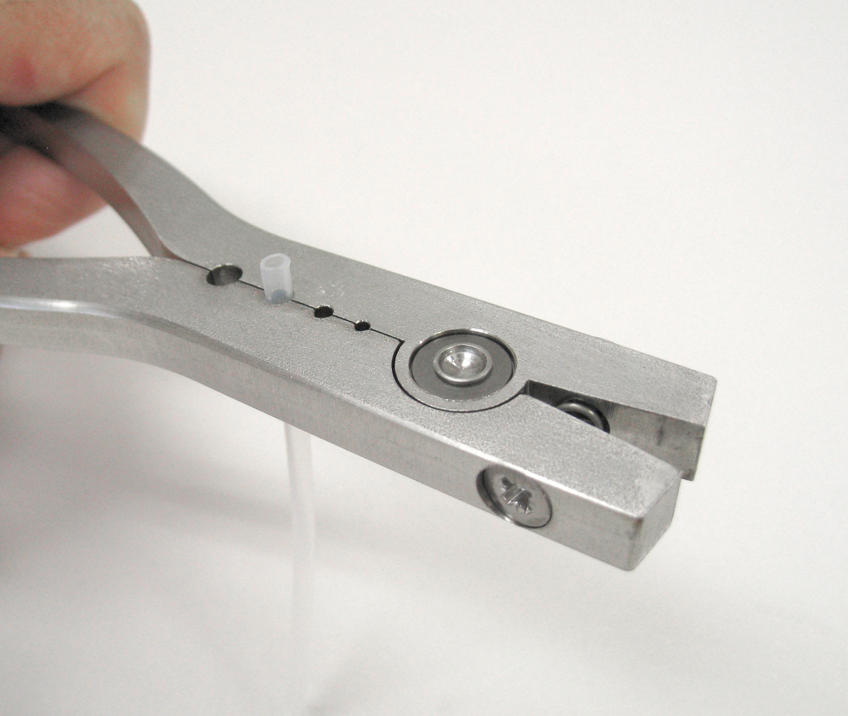

フランジローラー2の使い方1 チューブの外径にあったバイス穴にチューブをはさむ
(先端を5mm程度出す)

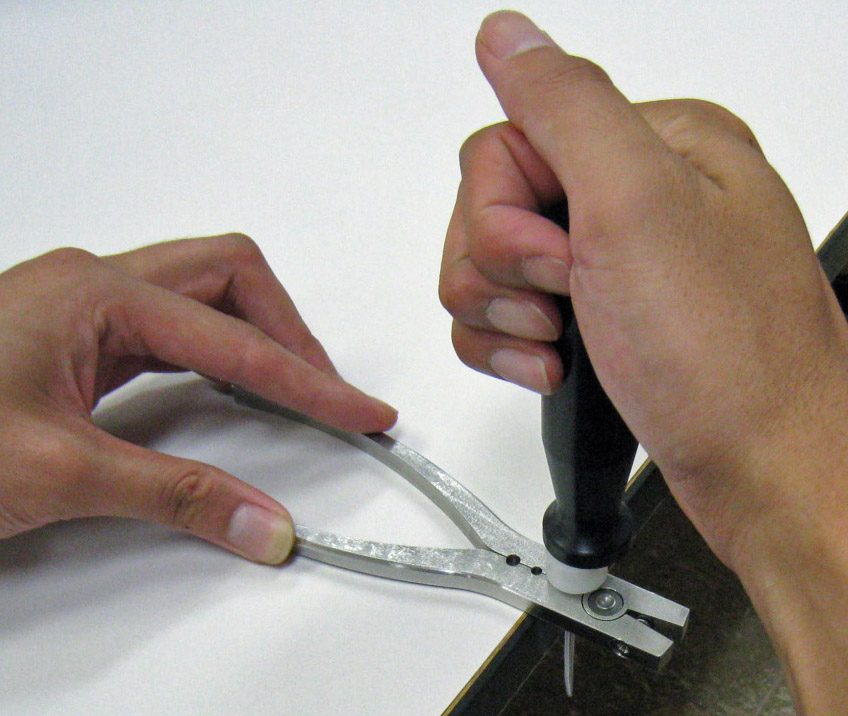

フランジローラー2使い方2 チューブ内にローラーピンを差し込み、チューブ端面にローラーを押し付けながらこすりつけるようにゆっくり回すと端面がフランジ状に広がる
フランジローラー2の使い方3 チューブ端面がフランジ状に十分広がったら、ピンを抜いて完成

各パーツについて

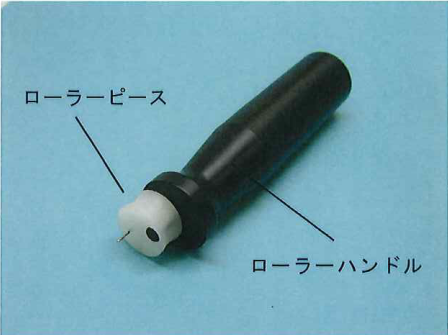

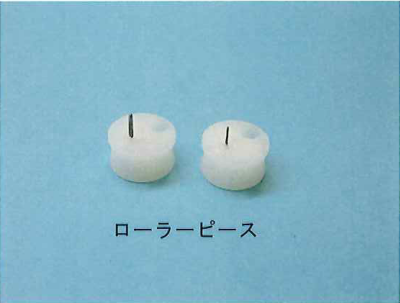

ローラーハンドルとローラーピース ローラーピース チューブバイス

型式 名称
83810 フランジローラー2 スターターキット
  スターターキット内容
1、ローラーハンドル(ローラーピースA、B共通) 1本
2、ローラーピースA(0.5〜1mmID用) 1個
3、ローラーピースB(1.5〜3mmID用) 1個
4、チューブバイス 1本
  ※先端のローラーピースは交換可能です。
  ※外径1/16"、2mm、3mm、4mm用です。
83813 フランジローラー2 ローラーハンドル
83820 フランジローラー2 ローラーピースA
(0.5〜1mmID用)
83836 フランジローラー2 ローラーピースB
(1.5〜3mmID用)
83814 フランジローラー2 チューブバイス
