カテゴリー9 ケーブルグランド 金属製ケーブルグランド・標準タイプ
金属ケーブルグランド スリムタイプ 029
狭い箇所への電線引き込み部に。 デザイン性に優れた業界最小形状！
キャプコンOA-WSシリーズ スリムタイプ
キャプコンOA-WSシリーズ スリムタイプ
■ 特長
● 従来のスリムタイプに比べ、格段にラインナップが充実しました。
適合電線径Φ2〜Φ10mmの全てをカバーしています。
● 一機種での電線径範囲がΦ0.5mm［従来タイプ］ →Φ1.5mm［新タイプ］へ拡大しました。
● ロックナットをオプション化しました。
従来品と異なり、めねじ取付でのご使用時に廃棄物が出ず、コストダウンも出来ます。
別売オプション：ロックナット
● 電線にフィットした形状で、とてもスマートです。
● 狭いスペースでの電線引出部に使用可能です。
使用環境に応じてご選択ください。
→油のかかる場所には耐油性タイプ。
→屋外での使用には耐候性タイプ。
(屋内でも油のかからない場所には耐候性タイプをお薦めします。)
● 保護構造IP67適合

■ 用途
● 小型モータ、センサ、検出ヘッドの電線引出部。
● 計測器などの電線引出部。
● その他、狭いスペースでの電線引出部など、各種用途。

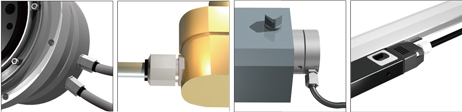

■使用例
キャプコンOA-WSシリーズ スリムタイプ
■ 型式の見方
キャプコンOA-WSシリーズ スリムタイプ



■型式・仕様

耐油タイプ

キャプコンOA-WSシリーズ スリムタイプ
ゴムブッシュ：黒 キャプコンOA-WSシリーズ スリムタイプ
Oリング：黒 キャプコンOA-WSシリーズ スリムタイプ

型式 適合電線径
(mm)		 取付
穴径
(mm)		 取付ねじ 使用
周囲温度		 本体
質量		 販売
単位		 ロックナット
型式
OA-WS04M-20/25 φ2〜2.5 φ4 M4×0.5 -25〜+100℃ 約2g 10個 LN-WS04M
OA-WS06M-25/40 φ2.5〜4 φ6 M6×0.5 約4g LN-WS06M
OA-WS07M-35/50 φ3.5〜5 φ7 M7×0.5 約4g LN-WS07M
OA-WS08M-45/60 φ4.5〜6 φ8 M8×0.5 約5g LN-WS08M
OA-WS09M-55/70 φ5.5〜7 φ9 M9×0.5 約5g LN-WS09M
OA-WS10M-65/80 φ6.5〜8 φ10 M10×0.5 約6g LN-WS10M
OA-WS11M-75/90 φ7.5〜9 φ11 M11×0.5 約6g LN-WS11MBS
OA-WS12M-85/100 φ8.5〜10 φ12 M12×0.5 約7g LN-WS12MBS
OA-WS13M-95/110 φ9.5〜11 φ13 M13×0.5 約7g LN-WS13MBS
OA-WS14M-105/120 φ10.5〜12 φ14 M14×0.5 約8g LN-WS14MBS

耐候性タイプ
キャプコンOA-WSシリーズ スリムタイプ
ゴムブッシュ：青 キャプコンOA-WSシリーズ スリムタイプ
Oリング：青 キャプコンOA-WSシリーズ スリムタイプ

型式 適合電線径
(mm)		 取付
穴径
(mm)		 取付ねじ 使用
周囲温度		 本体
質量		 販売
単位		 ロックナット
型式
OA-WS04M-20/25E φ2〜2.5 φ4 M4×0.5 -25〜+100℃ 約2g 10個 LN-WS04M
OA-WS06M-25/40E φ2.5〜4 φ6 M6×0.5 約4g LN-WS06M
OA-WS07M-35/50E φ3.5〜5 φ7 M7×0.5 約4g LN-WS07M
OA-WS08M-45/60E φ4.5〜6 φ8 M8×0.5 約5g LN-WS08M
OA-WS09M-55/70E φ5.5〜7 φ9 M9×0.5 約5g LN-WS09M
OA-WS10M-65/80E φ6.5〜8 φ10 M10×0.5 約6g LN-WS10M
OA-WS11M-75/90E φ7.5〜9 φ11 M11×0.5 約6g LN-WS11MBS
OA-WS12M-85/100E φ8.5〜10 φ12 M12×0.5 約7g LN-WS12MBS
OA-WS13M-95/110E φ9.5〜11 φ13 M13×0.5 約7g LN-WS13MBS
OA-WS14M-105/120E φ10.5〜12 φ14 M14×0.5 約8g LN-WS14MBS

※ロックナットを使用した場合の仕様です。


作業手順
キャプコンOA-WSシリーズ スリムタイプ　作業手順1 キャプコンOA-WSシリーズ スリムタイプ　作業手順2 キャプコンOA-WSシリーズ スリムタイプ　作業手順3
キャップコンを取付ける。 電線を通す。 締付けキャップを締めて電線を固定し、
電線が固定されているか確認する。

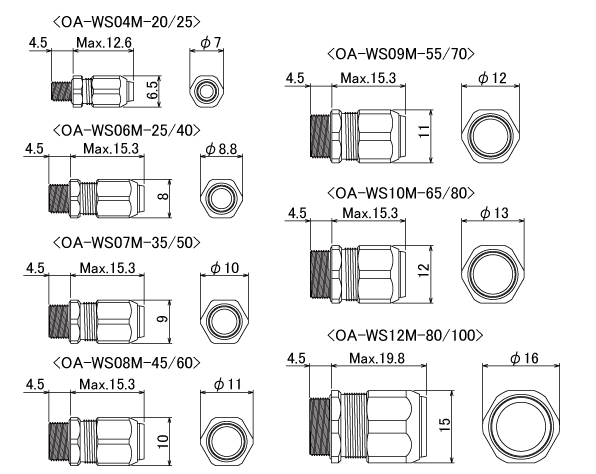

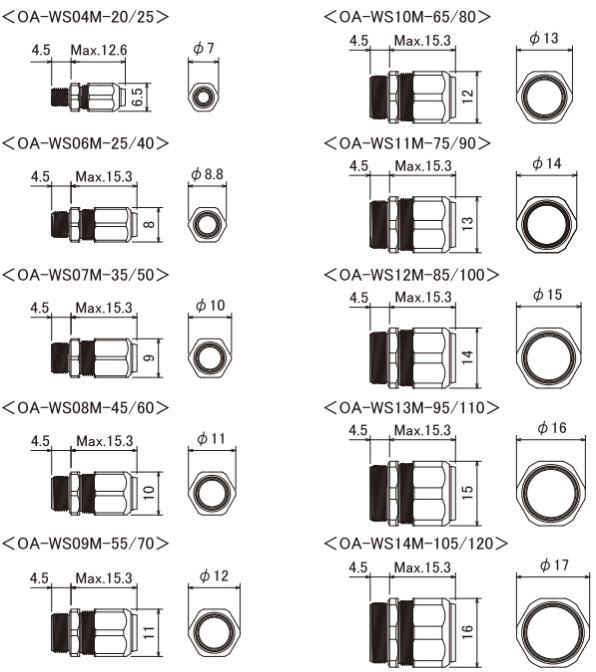

■外形寸法図

金属ケーブルグランド スリムタイプ　外形寸法図

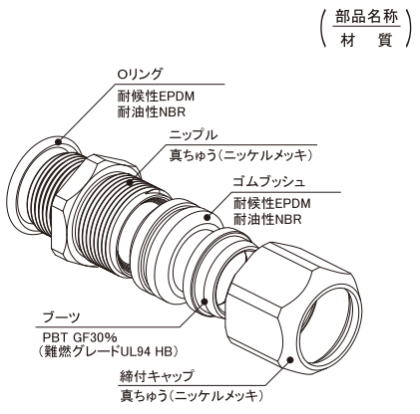

■材質
金属ケーブルグランド スリムタイプ　材質
NBR：ニトリルゴム
EPDM：エチレンプロピレンゴム

■ 注意
● 油中・水中では使用できません。
● 以下の環境での使用・保管はしないこと。製品劣化の原因になります。
1. 強酸、有機溶剤（塩化エチル・塩化メチル・クレゾールなど）の雰囲気
2. 水蒸気、オゾンの雰囲気。
　・耐油性タイプ（ゴム色-黒）の場合
　　1.日光の当たる場所では使用しないこと。
　　2.油のかかる環境でご使用ください。
　　　※油のかからない環境では耐候性タイプをお薦めします。
　・耐候性タイプ（ゴム色-青）の場合
　　1.油気の雰囲気では使用しないこと。
3.その他、特殊環境でのご使用についてはご使用前にお問い合わせください。


別売オプション
新スリムタイプ専用　ロックナット
【ロックナット　型式・仕様】
型式 適合板厚 適応キャプコン型式 材質 本体質量 販売単位
LN-WS04M 2mm以下 OA-WS04M-20/25(E) 真鍮
(ニッケルメッキ)		 約1g 10個
LN-WS06M OA-WS06M-25/40(E) 約1g
LN-WS07M OA-WS07M-35/50(E) 約1g
LN-WS08M OA-WS08M-45/60(E) 約1g
LN-WS09M OA-WS09M-55/70(E) 約1g
LN-WS10M OA-WS10M-65/80(E) 約1g
LN-WS11MBS  OA-WS11M-75/90(E) 約1g
LN-WS12MBS OA-WS12M-85/100(E)  約1g
LN-WS13MBS OA-WS13M-95/110(E) 約1g
LN-WS14MBS OA-WS14M-105/120(E) 約2g

【ロックナット　外形寸法図】
型式 A B C D
LN-WS04M 6.5 7 2 M4×0.5
LN-WS06M 8 8.8 M6×0.5
LN-WS07M 9 10 M7×0.5
LN-WS08M 10 11 M8×0.5
LN-WS09M 11 12 M9×0.5
LN-WS10M 12 13 M10×0.5
LN-WS11MBS 13 14 M11×0.5
LN-WS12MBS 14 15 M12×0.5
LN-WS13MBS 15 16 M13×0.5
LN-WS14MBS 16 17 M14×0.5
