ニッケルクロム鋼製ケーブルグランド 007

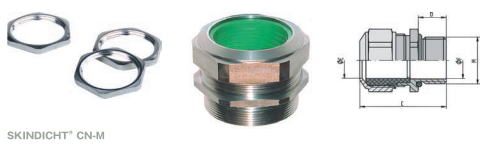

スキンディヒト　CN-M
スキンディヒト CN-M
スキンディヒト　CN-M
EN 50262に準拠したMネジサイズのケーブルグランドで、材質にはニッケルクロム鋼を採用しています。
薬品工場、石油精製工場、会場設備や食品機械など、過酷な環境に対応します。
スキンディヒト　CN-Mは、耐腐食性に優れ、バイトン製シールを採用しているため、酸に対する耐性も有しています。
※バイトン(Viton®)はデュポン社の登録商標です。

ロックナットはスキンディヒト　SM CrNi M(ページ下部に掲載)をご使用ください。

■ 認証
CE
材質 ボディ ニッケルクロム鋼
DIN材質　No.14305準拠
インナーシール FPM
O-リング FPM
保護等級 IP 68
使用温度範囲 -25℃〜＋200℃
型式 タイプ
サイズ　M		 適合ケーブル径
φF mm		 適合レンチ対辺長
SW mm		 C mm D mm 梱包数量
スキンディヒト　CN-M
52032580 12×1.5 3.5-5 17 27.0 10.0 5
52032590 12×1.5 5-6.5 17 27.0 10.0 5
52032600 12×1.5 6.5-8 17 27.0 10.0 5
52032610 16×1.5 8-10.5 18 30.0 10.0 5
52032620 20×1.5 11-15 24 31.0 10.0 5
52032630 25×1.5 16-20.5 30 36.0 11.0 5
52032640 32×1.5 21-25.5 36 41.0 13.0 5
52032650 40×1.5 28.5-33 46 44.0 13.0 1
52032660 50×1.5 37-42 55 48.0 14.0 1
52032670 63×1.5 46-52 70 51.0 14.0 1
スキンディヒト　SM CrNi M(ロックナット)
52032585 12×1.5 - 17 3.0 3.0 10
52032615 16×1.5 - 19 3.0 3.0 10
52032625 20×1.5 - 24 3.5 3.5 10
52032635 25×1.5 - 30 3.5 3.5 10
52032645 32×1.5 - 36 4.5 4.5 10
52032655 40×1.5 - 46 4.5 4.5 10
52032665 50×1.5 - 55 5.5 5.5 10
52032675 63×1.5 - 70 6.0 6.0 10

LAPP52
