耐高温・耐高圧防水　真鍮製ケーブルグランド

耐高温・耐高圧防水　真鍮製ケーブルグランド	007

スキンディヒト　SHV-M-バイトン

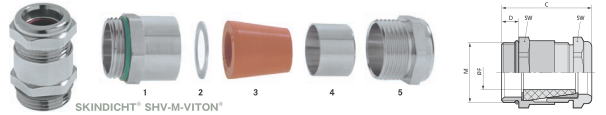

製品構成：1、ボディ　2、ワッシャ　3、バイトン製シーリングコーン　4、真鍮コーン　5、プレッシャースクリュー

スキンディヒト　SHV-バイトン　
バイトン製シーリングコーン付き
EN 50262に準拠したMネジサイズのケーブルグランドで、高い防水機能を有しており、高度な要求に適応します。
コーン形状のシールが優れた防水性を発揮します。耐圧性、ストレインリリーフ性も優れています。
バイトン製のシーリングコーンは、＋200℃の条件下でも、自然還元性オイルや各種溶剤、化学薬品に対して耐性を持っています。
※バイトン(Viton®)はデュポン社の登録商標です。

■	認証
	CE

材質	ボディ	真鍮、ニッケルメッキ
	シーリングコーン	FKM
	O-リング	FKM
保護等級	IP 68-10気圧
使用温度範囲	-15℃～＋200℃

型式	タイプサイズ　M	適合ケーブル径 φF mm	上部ネジ PG	対辺長 SW mm	C mm	D mm	シーリングコーン内径mm	梱包数量
スキンディヒト　SHV-M-バイトン
52105430	12×1.5	3,8-4,8	7.0	14/14	26.0	5.0	5	50
52105440	16×1.5	4,8-5,8	9.0	18/17	27.5	5.0	6	50
52105450	16×1.5	5,8-6,8	9.0	18/17	27.5	5.0	7	50
52105460	20×1.5	5,8-6,8	11.0	22/20	31.0	6.0	7	25
52105470	20×1.5	6,8-8,8	11.0	22/20	31.0	6.0	9	25
52105480	20×1.5	8,5-10,8	13.5	22/22	32.5	6.0	11	25
52105490	20×1.5	6,8-8,8	13.5	22/22	32.5	6.0	9	25
52105500	20×1.5	10,8-12,8	16.0	24/24	34.5	6.0	13	25
52105510	20×1.5	13,8-14,8	16.0	24/24	34.5	6.0	15	25
52105520	25×1.5	15,8-17,8	21.0	30/30	38.0	7.0	18	25
52105530	25×1.5	17,5-19,8	21.0	30/30	38.0	7.0	20	25
52105540	32×1.5	19,5-21,8	29.0	40/40	44.5	8.0	22	10

LAPP51
