| P1678 |
|
|
|
|
| 4-20mA光通信機器 SPシリーズ |
247 |
|
 |
|
■特 長
治水計測やトンネル内の環境データなどのセンサー信号を光に変換し、最大40km伝送。落雷による機器の破損やノイズ防止に最適。光ファイバはSMF（シングルモードファイバ）SM
10/125、MMF（マルチモードファイバ）GI 50/125、GI 62.5/125に対応。
19インチラック対応
■用 途
●治水計測
●気象計測
●トンネル内環境データ伝 等 |
|
| ＊製品のリニューアルに関するお知らせ⇒
|
 |
|

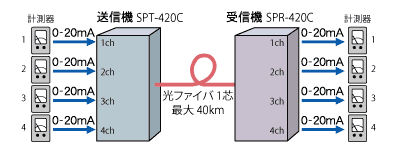

| ■接続例 |
 |
|
|
■主な仕様(寸法単位：mm)
| 送受信 |
送信
|
受信
|
| 型式 |
SPT-420C
|
SPR-420C
|
| 伝送信号 |
アナログ電流信号
|
| 変調方式 |
PFM
|
| 適合光ファイバ |
MMF（マルチモードファイバ）GI 50/125, GI 62.5/125
SMF（シングルモードファイバ）SM 10/125
|
| 発光素子 |
LD
|
| 波長 |
1310nm
|
| 光ファイバ結合出力 |
−8〜−3dBm（送信）
|
| 受光素子 |
PIN-PD
|
| 受光感度 |
−3〜−33dBm
|
| 最大伝送距離 |
40km（SMF 0.5dB/km時）、3km（MMF 3dB/km時）
|
| 多重信号数 |
4ch
|
| 入力インターフェイス |
入力信号 |
0〜20mA
|
| 入力インピーダンス |
220Ω
|
| 入力形式 |
不平衡入力
|
| 出力インターフェイス |
出力形式 |
0〜20mA
|
| 負荷インピーダンス |
300Ω以下
|
| 信号周波数帯域 |
DC〜1kHz（−3dB）（線路抵抗含む）
|
| 電源 |
DC5V、AC100V（AD5V-3A使用）
|
| 最大消費電流（定常時） |
400mA
|
1.2A
|
| 動作温度 |
−10〜60℃
|
| 保存温度 |
−20〜80℃
|
| 重量 |
230g
|
240g
|
| 取付板 |
標準装備
|
| 外形寸法 |
66(W)×64.3(D)×37.1(H)（突起部含まず）
|
|
詳細な仕様をダウンロード
|
■型式
| 送信機 |
SPT-420C |
| 受信機 |
SPR-420C |
|
|
|
|
株式会社ハギテック : TEL 043-423-8741
