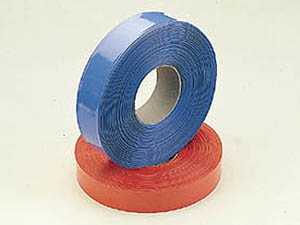

　PVC熱収縮チューブ（薄肉） 684
ＰＶＣ硬質熱収縮チューブ　用途：電線ケーブル等の絶縁、保護用熱収縮チューブ
用途：
電線・ケーブル等の絶縁、保護用熱収縮チューブ
材質：
硬質収縮性塩化ビニール
色：
赤、白、青、黄、黒、緑、透明（サイズに依る）

収縮温度：100℃以上
使用温度範囲：-15〜105℃
収縮率：45〜50％断面、8〜15％長さ

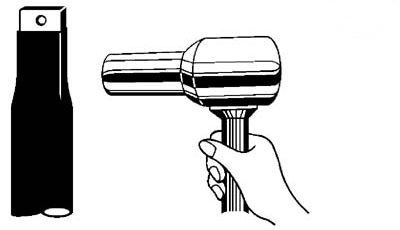

収縮方法
熱源はドライヤー・トーチランプ・電熱器をご利用ください。
※注意
熱源はドライヤー・トーチランプ・電熱器をご利用ください。
寸法表
型式 折径
(mm）
（偏平）		 　内径
(mm）
（φ）		 収縮前
肉厚
（mm)		 最大収縮後
内径
（mm）		 適応ブスバー
サイズ
（mm）		 色 包装単位
（m）
684-H-6.5 6.5 4.1 0.08 2.3 - 赤・白・青・黄・黒・緑・透明 100
684-H-8.5 8.5 5.2 2.9 - 100
684-H-12 12 7.6 4.2 - 100
684-H-15 15 10 - - 100
684-H-16 16 10 5.5 12x2 100
684-H-20 20 13 - - 100
684-H-21 21 13 7.2 12x3.15x2.15x3 100
684-H-30 30 19 10.5 20x3.20x5.25x3 赤・白・青・黄･黒・緑     100
684-H-40 40 25 13.8 25x5.30x3.30x5 100
684-H-50 50 32 17.6 30x10.40x5.40x8 100
684-H-60 60 38 20.9 40x10.50x5.50x8 100
684-H-70 70 44 24.2 50x10.60x5.60x8 100
684-H-80 80 50 27.5 60x10 100
684-H-100 100 63 34.7 80x6.80x8.80x10 100
684-H-120 120 76 41.8 100x6.100x8.100x10 100
684-H-150 150 95 52.3 - 100
684-H-170 170 108 59.4 150x10 100
684-H-200 200 127 69.9 - 100

※本製品は輸入製の為、通常納期が1〜1.5ヶ月程かかります。
　　お急ぎの場合はエアー便対応等もありますのでお問い合わせください。
※取り消し線の製品は現在、生産中止品となっております。（2023年5月2日）
