グレーパイプ パイプパス（硬質PVC） 360
■特長
●外径8φから15φの4タイプです。		 グレーパイプ
● 寸法表
コード 型式 サイズ 肉厚t 長さ 色
（mm） （mm） （mm）
360-005-01 AG-4 4×8 2 4,000 グレー
360-005-02 AG-6.5 6.5×11 2.2
360-005-03 AG-9 9×13 2
360-005-04 AG-10 10×15 2.5
本単位販売です。
カット品でのご提供も可能です。お問い合わせ下さい。
角パイプ キューブパス（硬質PVC） 360
■ 特 長
●グレー、HIグレーとHIアイボリー、透明、半透明の4色
　各40角、50角の8タイプをご用意しています。
●プラスチック板補強や各種装置の補強など、広範囲に
　ご使用下さい。		 角パイプ　キューブパス

コード 型式 サイズ 肉厚t 長さ 色
（mm） （mm） （mm）
360-006-01 CBG-40 40×40 4 4,000 グレー
360-006-02 CBG-50 50×50
360-006-03 CBGH-40 40×40 HIダークグレー
360-006-04 CBGH-50 50×50
360-006-05 CBIH-40 40×40 HIアイボリー
360-006-06 CBIH-50 50×50
360-006-09 CBT-40 40x40 透明
360-006-07 CBT-50 50x50
360-006-08 CBTB-50 50x50 半透明（再生材）※受注製作品

本単位販売です。
カット品でのご提供も可能です。お問い合わせ下さい。
※「360-006-07」は生産見合わせ中のため、最新の状況につきましてはお問い合わせください。
(2015年7月31日)
※取り消し線の製品は現在生産中止品となっております（2023年8月28日）
ケーブルダクト　ケーブルパス　Cable-pass
■特長：
100W,150W,200Wのアイボリーダクト3タイプをご用意しました。
建築配線、機械配線カバー等にご利用下さい。

 ケーブルダクト
ケーブルダクトパス
商品コード メーカー品番 肉厚(T)mm サイズ
高さｘ幅(mm)		 長さ(mm) 色
360-007-01 KDI-100 3.5 100 x 100 4000
(4m)		 アイボリー
360-007-02 KDI-150 4 100 x 150
360-007-03 KDI-200 100 x 200




アングル アングルパス（硬質PVC） 360
●グレーとアイボリーは30 〜 75幅の各5サイズ、
　HIグレーとHIアイボリーは40幅から60幅の各3サイズ。
●建材、各種コーナー材などにご活用下さい。		 アングルアングルパス
● 寸法表
コード 型式 サイズ 肉厚t 長さ 色
（mm） （mm） （mm）
360-008-01 ALG-30 30×30 4 4,000 グレー
360-008-02 ALG-40 40×40 5
360-008-03 ALG-50 50×50 6
360-008-04 ALG-60 60×60 7
360-008-05 ALG-75 75×75 9
360-009-01 ALI-30 30×30 4 アイボリー
360-009-02 ALI-40 40×40 5
360-009-03 ALI-50 50×50 6
360-009-04 ALI-60 60×60 7
360-009-05 ALI-75 75×75 9
360-010-01 ALGH-40 40×40 5 HIグレー
360-010-02 ALGH-50 50×50 6
360-010-03 ALGH-60 60×60 7
360-011-01 ALIH-40 40×40 5 HIアイボリー
360-011-02 ALIH-50 50×50 6
360-011-03 ALIH-60 60×60 7
※取り消し線の製品は現在、生産中止です。(2015年3月25日)
本単位販売です。
カット品でのご提供も可能です。お問い合わせ下さい。
硬質塩ビパイプ　　PVC PIPE
※こちらの製品は現在、生産中止です。(2021年8月27日)


硬質塩化ビニールパイプ
透明管
商品コード 呼称 内径 x 外径（mm） 長さ（m）
07-198-01 KV 9 9 x 13 4ｍ
07-198-02 KV 13 13 x 18
07-198-03 KV 16 16 x 22
07-198-04 KV 20 20 x 26
07-198-05 KV 26 26 x 32
07-198-06 KV 28 28 x 34
07-198-07 KV 31 31 x 38
07-198-08 KV 35 35 x 42
07-198-09 KV 41 41 x 48
07-198-10 KV 52 52 x 60
07-198-11 KV 68 68 x 76
07-198-12 KV 79 79 x 89
07-198-13 KV 104 104 x 114
07-198-14 KV 131 131 x 140
07-198-15 KV 155 155 x 165


一般管（グレー）
商品コード 呼称 内径 x 外径（mm） 長さ（m）
07-199-01 VP 13 13 x 18 4m
07-199-06 VP 40 40 x 48
07-199-07 VP 50 51 x 60
07-199-08 VP 65 67 x 76
07-199-09 VP 75 77 x 89
07-199-10 VP 100 100 x 114
07-199-11 VP 125 125 x 140
07-199-12 VP 150 146 x 165
07-199-13 VP 200 194 x 216
07-199-14 VP 250 240 x 267
07-199-15 VP 300 286 x 318

特殊管（グレー）
商品コード 内径 x 外径（mm） 長さ（m）
07-200-01 4 x 6 2
07-200-02 4 x 8
07-200-03 6 x 8
07-200-04 6.5 x 11
07-200-05 9 x 13 2m x 2本組
07-200-06 10 x 15

ダクトフランジ　（塩ビ）　Duct-Flunge
■特長：
70φから600φの１２タイプ。射出成形製造により、高品質でお求め安い価格帯でラインナップしました。
ダクト配管工事の効率アップにご活用下さい。

カラー：グレー

 ダクトフランジ

商品コード メーカー品番 A外径φ C内径φ F(PCD) G(スリーブ長） H
（鎬）		 n-φK 肉厚t(mm)
360-013-01 DF-75 140 89.6 114 20 26 4-φ10 4
360-013-02 DF-100 175 114.6 151 24 33 8-φ10 4.5
360-013-03 DF-125 200 140.7 176 27 36
360-013-04 DF-150 230 166.0 206 27 38 5
360-013-05 DF-200 296 217.0 264 31 42 12-φ10
360-013-06 DF-250 358 268.0 322 32 43
360-013-07 DF-300 421 319.2 382 33 44 16-φ12 5.5
360-013-08 DF-350 470 371.2 432 40 51
360-013-09 DF-400 520 421.2 482 41 52 20-φ14
360-013-10 DF-450 590 471.5 540 44 55 24-φ14 6
360-013-11 DF-500 640 521.5 590 46 57
360-013-12 DF-600 712 613.5 672 50 60

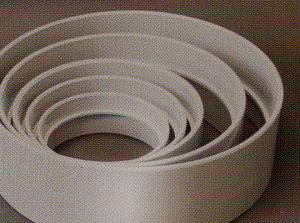

ダクト用受口　ソケット　（塩ビ）　Receiving mouth socket for duct
■特長：
100φから300φの6タイプ。射出成形製造によりご用意しました。
スピーディーなダクトバルブ製作にご活用下さい。

カラー：グレー

 ダクト用受口

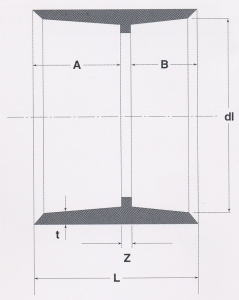

商品コード メーカー品番 dl(mm) t(mm) A(mm) Z(mm) B（mm） L(mm) 色
360-014-01 DSG-100 114 4.5 28 3 19 50 グレー
360-014-02 DSG-125 140 4.5 34 3 23 60
360-014-03 DSG-150 165 5.0 40 3 27 70
360-014-04 DSG-200 216 5.0 45 4 31 80
360-014-05 DSG-250 267 5.0 48 4 33 85
360-014-06 DSG-300 618 5.0 48 4 33 85
