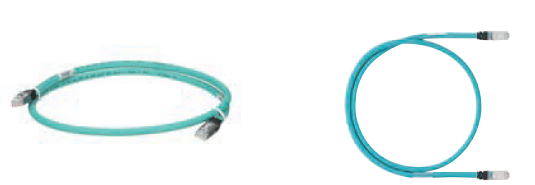

高ノイズ対応　産業用SF/UTPパッチコード
164

ISTPH6X□□MTL ISTPHCH□□MTL

 製品特長
● 高電圧（600Vまで）の制御パネルやマシーン内で使用可能
● 耐油・耐UV・耐磨耗仕様
● 難燃性ケーブルジャケット ※CMグレード（UL1685）
● 2重シールド構造+TPE（サーモプラスチック・エラストマー）ケーブルジャケット
● POE対応（IEEE802.3af & IEEE802.3at）
SF/UTPパッチコード
型式 仕様 芯数 導体 外径 難燃性 外被色 両端コネクタ
ISTPH6X□□MTL Cat6a、SF/UTP 8芯
（4P）		 26AWG
撚り線		 7.40mm CM 緑青色 RJ45シールドプラグ
T568B結線
ISTPHCH□□MTL Cat5e、SF/UTP 24AWG
撚り線		 7.20mm RJ45シールドプラグ
T568A結線

□□ケーブル長（m）：0.3, 0.6, 2, 3, 5, 10, 15, 20m


標準タイプ　S/FTP、F/UTPパッチコード
164

STP6X□□M■■ STPCH□□MB▲▲
標準タイプ UTPパッチコード
型式 仕様 導体 外径 難燃性 RJ45結線
STP6X□□M■■ Cat6A, Cat6兼用 S/FTP仕様 26AWG 6.10mm LSZH T568B
STPCH□□MB▲▲ Cat5e, F/UTP 5.20mm T568A

□□ケーブル長（m）：0.5-10m（0.5mきざみ） 11-20m（1mきざみ） 25-60m（5mきざみ）
■■ケーブル色：RD（赤）・YL（黄）・BL（黒）・BU（青）・GR（緑）・OR（オレンジ）・VL（紫）
                     ・IG（ライトグレー）
▲▲ブーツ色：RD（赤）・YL（黄）・BL（黒）・BU（青）・GR（緑）
Cat5eタイプのケーブル色はグレーのみとなります


標準タイプ　F/UTP、UTPパッチコード
164
UTP28X□□M■■ UTP28SP□□M■■ UTP28CH□□M■■
UTP細径パッチコード
型式 仕様 導体 外径 難燃性 RJ45結線
UTP28X□□M■■ Cat6A, UTP 28AWG 4.70mm LSZH T568B
UTP28SP□□M▲▲ Cat6, UTP 3.80mm
UTP28CH□□M** Cat5e, UTP T568A

□□ケーブル長（m）：0.5-10m（0.5mきざみ） 11-20m（1mきざみ） 25-40m（5mきざみ）
■■ケーブル色：PB（パステルブルー）・RD（赤）・YL（黄）・BL（黒）・BU（青）・GR（緑）
                     ・OR（オレンジ）・VL（紫）・GY（グレー）／■■ない場合：オフホワイト
                     PK（パステルピンク）をご希望の際は、別途お問い合わせください
▲▲ケーブル色：PG（パステルグリーン）・PB（パステルブルー）・RD（赤）・YL（黄）・BL（黒）・BU（青）
                     ・GR（緑）・OR（オレンジ）・VL（紫）・GY（グレー）／▲▲ない場合：オフホワイト
**ケーブル色：RD（赤）・YL（黄）・BL（黒）・BU（青）・GR（緑）・OR（オレンジ）・VL（紫）
                     ・GY（グレー）／**ない場合：オフホワイト
                     PG（パステルグリーン）・PB（パステルブルー）をご希望の際は、別途お問い合わせください
※本製品群はパンドウイットコーポレーションの製品です。
