ブッシング類＆配管ソケット

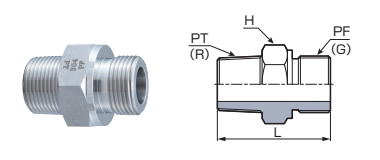

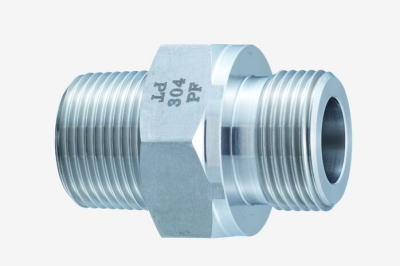

ステンレス　六角ニップル（Oリングタイプ）
929
お客様のご要望にお応えし、PF側にOリング溝がある六角ニップルを製作いたしました。
こちらの変換ニップル（PT×PF）は、SＵS304材料を使用しております。アメリカねじと日本ねじとの継手としての役割を果たし、高圧力にも耐える優れた耐久性を持っています。また、自社工場でNPTゲージ、PTゲージにて管理しております。

（mm）
型式 ｵｽﾈｼﾞ ｵｽﾈｼﾞ 平径 長さ
H L
929-76-01 SNPF PT1/8 PF1/8 14 25
929-76-02 SNPF PT1/4 PF1/4 19 34
929-76-03 SNPF PT3/8 PF3/8 22 36
929-76-04 SNPF PT1/2 PF1/2 27 44
929-76-05 SNPF PT3/4 PF3/4 36 51
929-76-06 SNPF PT1 PF1 41 57
929-76-07 SNPF PT1 1/4 PF1 1/4 50 64
929-76-08 SNPF PT1 1/2 PF1 1/2 55 66
929-76-09 SNPF PT2 PF2 75 74

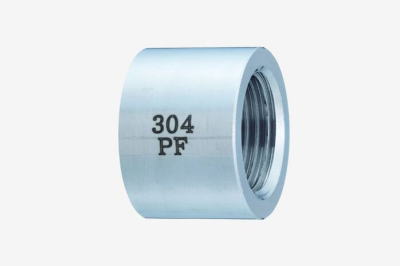

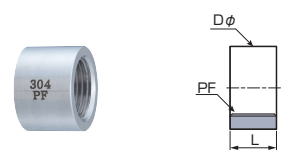

厚口ハーフソケット（PF）低圧タイプ
929

お客様のご要望にお応えし、製作しました。オリジナル製品になります。
厚口ハーフソケット（PF）は、SＵS304（SCS13）材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。豊富な品揃えでお客様の多様なご要望にお答えします。自社での検品作業により確かな管理のもとで安定した製品の供給を行っております。


（mm）
型式 ﾒｽﾈｼﾞ 外径 長さ
D φ L
929-77-01 SHPF PF1/8 15 12
929-77-02 SHPF PF1/4 19 15
929-77-03 SHPF PF1/4 23 16
929-77-04 SHPF PF3/8 28 20
929-77-05 SHPF PF3/8 34 21
929-77-06 SHPF PF1/2 42 25
929-77-07 SHPF PF1/2 51 28
929-77-08 SHPF PF3/4 58 28
929-77-09 SHPF PF1 70 34

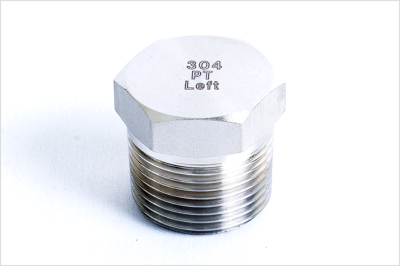

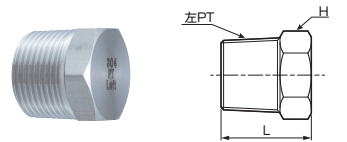

六角プラグ　（左ネジ PT）高圧タイプ
929

こちらの六角プラグ（PT・左ネジ）はSＵS304材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。豊富な品揃えでお客様の多様なご要望にお答えします。自社での検品作業により確かな管理のもとで安定した製品の供給を行っております。

（mm）
型式 左PTﾈｼﾞ 平径 長さ
H L
929-73-01　S6PT-L PT1/8 14 15
929-73-02　S6PT-L PT1/4 19 21
929-73-03　S6PT-L PT3/8 22 22
929-73-04　S6PT-L PT1/2 27 27
929-73-05　S6PT-L PT3/4 36 32
929-73-06　S6PT-L PT1 41 36
