PPS GL スクリュージョイントセット（半硬質チューブ用）
237
■PPS GL スクリュージョイントセット（半硬質チューブ用）

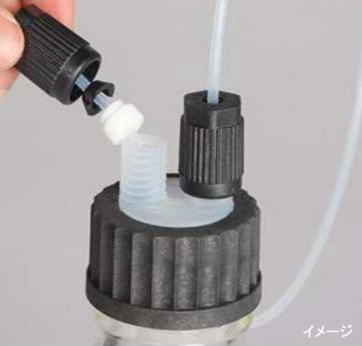

・適用チューブ外径に見合うインナースペアパーツセットとスペアキャップのフルセットで、GLオスネジに取り付けて半硬質・硬質チューブを接続します。

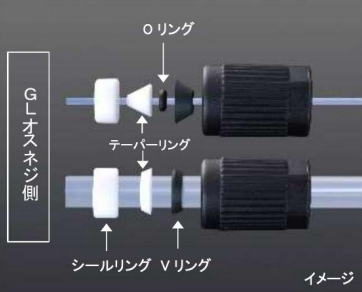

・インナースペアパーツセットはポリフェニレンサルファイド(PPS)製Vリング、PTFE製テーパーリングおよびシールリングのセットですが、適用チューブ外径3mm未満用はバイトン製Oリングも付属。スペアキャップはガラス繊維強化のPPS製。
・チューブ外径を変更する場合はインナースペアパーツセットのみを交換すれば対応できます。
・使用温度-20〜+200℃、耐圧1MPa（室温時）。
適用ジョイントはこちら→　　GLジョイント　GLネジストップコック






●PPS GL14タイプ
適用チューブ
外径		 スクリュー
ジョイント
セット		 インナースペア
パーツ
セット		 スペア
キャップ
1/32"：0.8mm BL62810 BL63810 BL63410
1mm BL62818 BL63818
1/16"：1.6mm BL62826 BL63826
2mm BL62834 BL63834
3mm BL62850 BL63850
1/8"：3.2mm BL62858 BL63858
4mm BL62866 BL63866
5mm BL62870 BL63870
6mm BL62874 BL63874
1/4"：6.4mm BL62878 BL63878 BL63414
8mm BL62882 BL63882


●PPS GL18タイプ
適用チューブ
外径		 スクリュー
ジョイント
セット		 インナースペア
パーツ
セット		 スペア
キャップ
1/16"：1.6mm BL62918※ BL63918※ BL63420※
2mm BL62922※ BL63922※
3mm BL62934※ BL63934※
1/8"：3.2mm BL62942※ BL63942※
4mm BL62946※ BL63946※
6mm BL62954※ BL63954※
1/4"：6.4mm BL62956※ BL63956※
8mm BL62962※ BL63962※
3/8"：9.5mm BL62968※ BL63968※
10mm BL62974※ BL63974※
BL63934、BL63946、BL63954、BL63962、BL63974は2セット以上での販売です。
※印の付いた製品の納期についてはお問い合わせください。






●PPS GL25タイプ
適用チューブ
外径		 スクリュー
ジョイント
セット		 インナースペア
パーツ
セット		 スペア
キャップ
1/16"：1.6mm BL63018※ BL64018※ BL63430※
2mm BL63022※ BL64022※
3mm BL63034※ BL64034※
1/8"：3.2mm BL63042※ BL64042※
4mm BL63046※ BL64046※
6mm BL63054※ BL64054※
1/4"：6.4mm BL63058※ BL64058※
8mm BL63062※ BL64062※
3/8"：9.5mm BL63068※ BL64068※
10mm BL63074※ BL64074※ BL63434※
12mm  BL63080※ BL64080※
1/2"：12.7mm BL63084※ BL64084※
14mm BL63090※ BL64090※
BL64062、BL64074、BL64080、BL64090は2セット以上での販売です。
※印の付いた製品の納期についてはお問い合わせください。


●PPS GL32タイプ
適用チューブ
外径		 スクリュー
ジョイント
セット		 インナースペア
パーツ
セット		 スペア
キャップ
6mm BL63138※ BL64138※ BL63440※
1/4"：6.4mm BL63142※ BL64142※
8mm BL63146※ BL64146※
3/8"：9.5mm BL63152※ BL64152※
10mm BL63156※ BL64156※  BL63444※
12mm  BL63160※ BL64160※
1/2"：12.7mm BL63166※ BL64166※
14mm BL63172※ BL64172※
16mm BL63178※ BL64178※
18mm BL63182※ BL64182※ BL63448※
3/4"：19.05mm BL63184※ BL64184※
20mm BL63188※ BL64188※
※印の付いた製品の納期についてはお問い合わせください。





●PPS GL45タイプ
適用チューブ
外径		 スクリュー
ジョイント
セット		 インナースペア
パーツ
セット		 スペア
キャップ
1/8"：3.2mm BL63218※ BL64218※ BL63450※
6mm BL63226※ BL64226※
8mm BL63232※ BL64232※
10mm BL63240※ BL64240※
12mm BL63244※ BL64244※ BL63454※
14mm BL63248※ BL64248※
16mm BL63254※ BL64254※
18mm BL63256※ BL64256※ BL63458※
20mm BL63260※ BL64260※
22mm BL63268※ BL64268※
1"：25.4mm BL63274※ BL64274※ BL63462※
26mm BL63276※ BL64276※
30mm BL63284※ BL64284※
32mm BL63290※ BL64290※
※印の付いた製品の納期についてはお問い合わせください。




ETFE GL スクリュージョイントセット（半硬質チューブ用）
■ETFE GL スクリュージョイントセット（半硬質チューブ用）

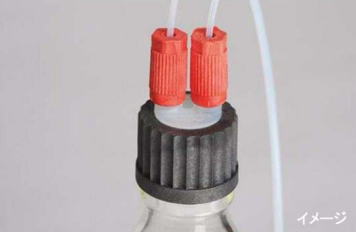

・適用チューブ外径に見合うインナースペアパーツセットとスペアキャップのフルセットで、GLオスネジに取り付けて半硬質・硬質チューブを接続します。

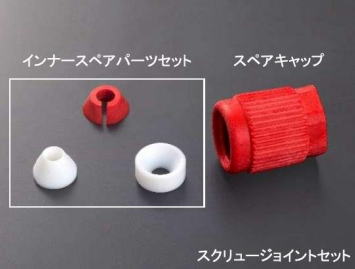

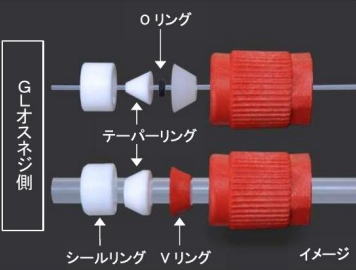

・インナースペアパーツセットはETFE製Vリング、PTFE製テーパーリングおよびシールリングのセットですが、適用チューブ外径3mm未満用はバイトン製Oリングも付属。スペアキャップはETFE製。
・チューブ外径を変更する場合はインナースペアパーツセットのみを交換すれば対応できます。
・使用温度-50〜+150℃、耐圧1MPa（室温時）。
適用ジョイントはこちら→　　GLジョイント　GLネジストップコック





●ETFE GL14タイプ
適用チューブ
外径		 スクリュー
ジョイント
セット		 インナースペア
パーツ
セット		 スペア
キャップ
1/32"：0.8mm BL59302※ BL59802※ BL60004※
1mm BL59304※ BL59804※
1/16"：1.6mm BL59306※ BL59806※
2mm BL59310※ BL59810※
3/32"：2.4mm BL59312※ BL59812※
3mm BL59002※ BL59702※
1/8"：3.2mm BL59008※ BL59708※
4mm BL59004※ BL59704※
6mm BL59006※ BL59706※
1/4"：6.4mm BL59062※ BL59762※
BL59702〜BL59762、BL59806〜BL59812は2セット以上、BL60004は3個以上での販売です。


●ETFE GL18タイプ
適用チューブ
外径		 スクリュー
ジョイント
セット		 インナースペア
パーツ
セット		 スペア
キャップ
1/16"：1.6mm BL59326 BL59826 BL60008
2mm BL59330 BL59830
3mm BL59010 BL59710
1/8"：3.2mm BL59020 BL59720
4mm BL59012 BL59712
6mm BL59014 BL59714
8mm BL59016 BL59716
10mm BL59018 BL59718


●ETFE GL25タイプ
適用チューブ
外径		 スクリュー
ジョイント
セット		 インナースペア
パーツ
セット		 スペア
キャップ
3mm BL59022※ BL59722※ BL60012※
1/8":3.2mm BL59024※ BL59724※
4mm BL59026※ BL59726※
6mm BL59028※ BL59728※
8mm BL59030※ BL59730※
10mm BL59032※ BL59732※
12mm BL59034※ BL59734※ BL60016※
14mm BL59036※ BL59736※
BL59728〜BL59736は2セット以上での販売です。
※印の付いた製品の納期についてはお問い合わせください。




導電 GL スクリュージョイントセット（半硬質チューブ用）
■導電 GL スクリュージョイントセット（半硬質チューブ用）

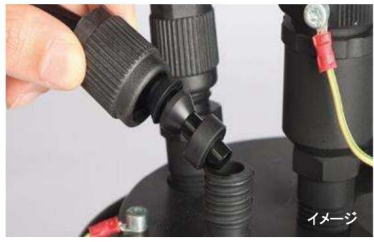

・適用チューブ外径に見合うインナースペアパーツセットとスペアキャップのフルセットで、GLオスネジに取り付けて半硬質・硬質チューブを接続します。

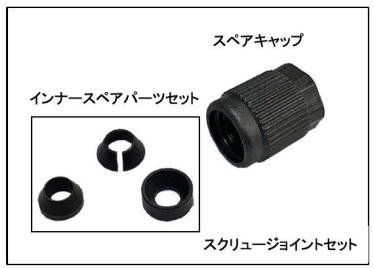

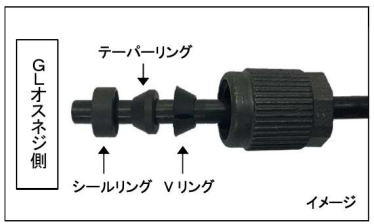

・インナースペアパーツセットはVリング、テーパーリングおよびシールリングのセットでオール導電性PTFE製、スペアキャップはガラス繊維強化の導電性ポリフェニレンサルファイド(PPS)製です。アルコール等燃焼性溶媒に適していますが、アース(接地)をしてご使用ください。
・チューブ外径を変更する場合はインナースペアパーツセットのみを交換すれば対応できます。
・使用温度-200〜+200℃、耐圧1MPa(室温時)、電気抵抗値1×106Ω以下。
 適用ジョイントはこちら→導電 GLネジストップコック導電 GLジョイント

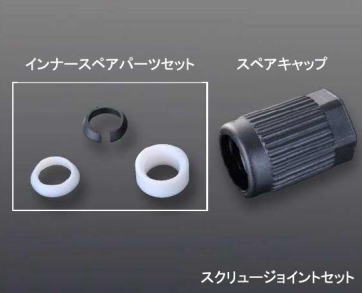

スクリュージョイントセット


イメージ図1


イメージ画
●導電 GL14タイプ
適用チューブ
外径		 スクリュー
ジョイント
セット		 インナースペア
パーツセット		 スペア
キャップ
4mm BL84066※ BL84866※ BL84610※
6mm BL84074※ BL84874※
※印の付いた製品の納期についてはお問い合わせください。

●導電 GL18タイプ
適用チューブ
外径		 スクリュー
ジョイント
セット		 インナースペア
パーツセット		 スペア
キャップ
4mm BL84146※ BL84946※ BL84620※
6mm BL84154※ BL84954※
8mm BL84162※ BL84962※
10mm BL84174※ BL84974※
BL84974は2セット以上での販売です。
※印の付いた製品の納期についてはお問い合わせください。

●導電 GL25タイプ
適用チューブ
外径		 スクリュー
ジョイント
セット		 インナースペア
パーツセット		  スペア
キャップ
8mm BL84262※ BL85062※ BL84630※
10mm BL84274※ BL85074※ BL84634※
12mm BL84280※ BL85080※
14mm BL84290※ BL85090※
BL85080は3セット以上での販売です。
※印の付いた製品の納期についてはお問い合わせください。
