GSサクションCM型｜株式会社ハギテック

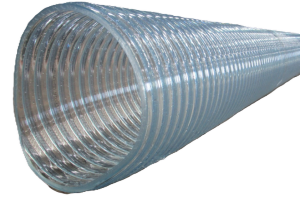

GSサクション　CM型

423

■特長
●外面凹凸（内面平滑）で柔軟性に優れています。
●透明で内部流体の確認ができます。

■使用条件
用途：デリバリー、サクション兼用

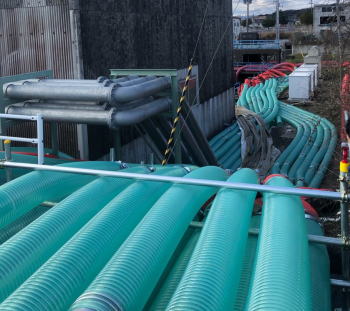

土木・河川工事での水中ポンプ吸引用に最適

材質：PVC製

色調：淡い青色　※100φは淡い緑色

※常温直管状態において許容できる最大圧力であり、金具・バンドの組み合わせや常温以上で使用する場合など条件によって
許容圧力は低下します。

■標準規格

型式	呼称	内径（mm）	外径（mm）	使用圧力（MPa）	最小曲半径（mm）	概算重量（ｇ/ｍ）	定尺（ｍ）	巻方向
※423-100-13	100	101.6	117.2	-0.1～0.2	350	2,820	20	左
423-125-13	125	127.0	143.6	-0.1～0.2	440	4,020	20	左
423-150-13	150	152.4	170.0	-0.1～0.18	680	5,360	20	左
423-200-13	200	203.2	222.8	-0.1～0.18	1,000	6,950	20	左
423-250-13	250	254.0	279.0	-0.1～0.2	1,600	11,000	10	右

※　100φのサイズは制電配合品のGSサクションCM-E型という商品になります。

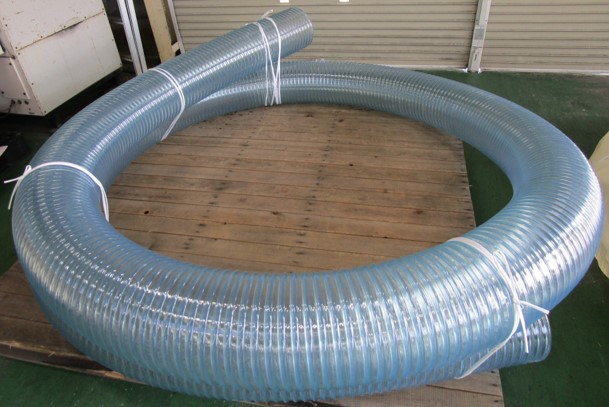

【250φ】
■特長 ● 定尺10ｍはこちらの製品だけ！！ 5ｍ定尺の他社製ホースと比べて継手が少なく済むと大好評 ●外面が凹凸形状のため、軽量性、柔軟性に優れている巻き方向：右巻き

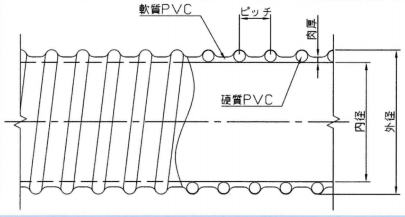

型式	呼称	内径（mm）	外径（mm）	肉厚（mm）	ピッチ（mm）	使用圧力（MPa）	最小曲半径（mm）	概算重量（Kｇ/ｍ）	定尺（ｍ）
423-250-13	250	254.0	279.0	8.2	27.0	-0.1～0.2	1,600	11	10
