透明エレハントホースE型　エレハントカフス

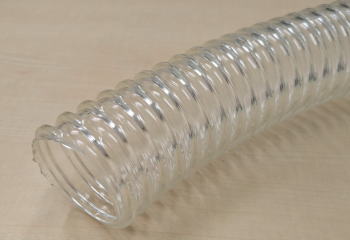

透明エレハントホースE型

423

■特長
●制電配合により、静電気による機械の誤作動を防止
●軽量で、耐屈曲性に優れている

■使用条件
用途：樹脂ペレット、各種粉体の輸送等

材質：特殊制電配合軟質PVC/硬質PVC

使用温度：-10℃～＋50℃（連続使用の場合は40℃以下）

巻き方向：全サイズ左巻き
　　　　　　　バンドは左巻き用ワイヤーバンドをご使用下さい。

※常温直管状態において許容できる最大圧力であり、金具・バンドの組み合わせや常温以上で使用する場合など条件によって
許容圧力は低下します。

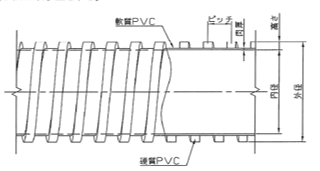

■標準規格

型式	呼称	内径（mm）	外径（mm）	肉厚（mm）	使用圧力（MPa）	最小曲半径（mm）	概算重量（ｇ/ｍ）	定尺（ｍ）
※423-025-12	25	25.4	31.4	0.6	0～0.06	25	160	50
※423-032-12	32	31.8	38.6	0.6	0～0.06	35	230	50
※423-038-12	38	38.1	45.5	0.7	0～0.06	40	310	50
※423-050-12	50	50.8	59.0	0.7	0～0.05	50	440	50
※423-065-12	65	63.5	72.3	0.7	0～0.04	70	580	40
※423-075-12	75	76.2	85.6	0.8	0～0.04	80	730	40
423-090-12	90	88.9	98.7	0.8	0～0.03	100	880	20
423-100-12	100	101.6	111.6	0.8	0～0.03	110	1,000	20
423-125-12	125	127.0	137.6	0.9	0～0.02	140	1,330	20
423-150-12	150	152.4	163.4	0.9	0～0.02	165	1,600	20

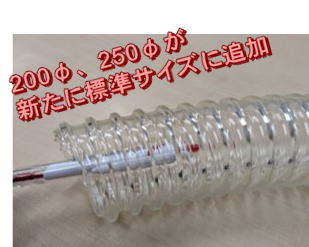

423-200-12	200	203.2	215.0	0.9	0～0.01	240	2,170	20
423-250-12	250	254.0	266.6	1.0	0～0.01	300	2,840	10

※　受注生産品

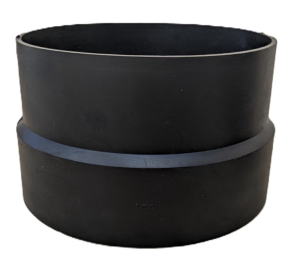

【エレハントカフス】

	色調：黒材質：EPDM 左巻き用
・エレハントカフスは制電配合の商品ではございません。

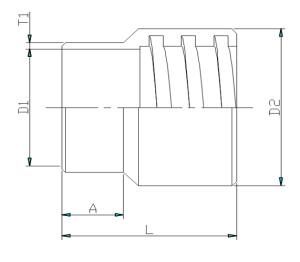

■寸法一覧表

型式	呼称	L （mm）	A （mm）	D1 （mm）	D2 （mm）	T1 （mm）	重量（ｇ/個）
423-025-12-02	25	49.0	18.0	25.4	38.0	2.2	19
423-032-12-02	32	52.0	19.0	31.8	45.8	2.3	25
423-038-12-02	38	54.0	20.0	37.9	53.5	2.3	33
423-050-12-02	50	62.0	24.0	51.0	68.6	2.5	49
423-065-12-02	65	70.0	28.0	63.1	82.1	2.7	72
423-075-12-02	75	82.5	40.0	76.0	95.6	3.0	105
423-090-12-02	90	85.0	40.0	87.4	109.8	3.3	140
423-100-12-02	100	92.0	45.0	100.0	120.7	3.0	150
423-125-12-02	125	95.0	45.5	126.0	146.3	3.0	192
423-150-12-02	150	102.0	50.0	151.0	176.7	3.0	257
423-200-12-02	200	172.0	77.0	199.5	228.0	8.5	1,370
423-250-12-02	250	206.0	102.0	255.2	271.8	4.4	1,267
