EXLON-PVC AH105チューブ

172

●特長

耐熱性、電気特性、難燃性等に非常に優れた電気絶縁用PVCチューブです。
本製品はUL、CSA規格に承認されているEXLON-PVC-ULチューブと同等性能の原料を使用して製作されております。

●用途
① 電子、電気機器配線の耐熱絶縁保護用として
② 変圧器、マグネットコイル、コンデンサーなどの口出線保護用として

AH105チューブ

チューブ特性表
項目		規格値	特性値	試験条件・他
抗張力（MPa）		10.4以上	17.0以上
伸び (％)		100以上	250以上
耐電圧		2,500Ｖ　1分以上	10,000Ｖ　1分以上
加熱老化後	抗張力	7.3MPa以上	15.0MPa以上	136℃×7日間
	伸び	100％以上	200％以上
	耐電圧	2,500Ｖ　1分以上	10,000Ｖ　1分以上
	銅安定性	伸び　100％以上	伸び　200％以上
	柔軟性	クラック、永久変形なし	異常なし
体積抵抗率		10¹⁰Ω-cm以上	10¹²Ω-cm以上
難燃性		VW-1	VW-1相当
低温曲げ		クラックなし	クラックなし	-30℃×1時間
収縮率(％)		±5	5.0以下	100℃×2時間

※ 上記データは代表値であり、保証値ではありません。
※特性はULチューブ同等レベルです。
※ 推奨使用温度範囲　-20℃～105℃
（ご使用状況や環境により製品特性が十分に発揮されない場合がございます。ご使用の可否につきましては、お気軽に
ご相談ください。）

標準寸法規格表
型式	サイズ	内径（mm）	内径公差（mm）	肉厚（mm）	肉厚公差（mm）	定尺（m）
IWA-1.5ｘ2.3 AH105	1.5×2.3	1.5	＋0.2、-0.1	0.4	±0.08	300
IWA-2ｘ2.8 AH105	2×2.8	2.0	＋0.2、-0.1	0.4	±0.08	300
IWA-2.5ｘ3.5 AH105	2.5×3.5	2.5	＋0.3、-0.2	0.5	+0.1、-0.08	300
IWA-3ｘ4 AH105	3×4	3.0	＋0.3、-0.2	0.5	+0.1、-0.08	300
IWA-3.5ｘ4.5 AH105	3.5×4.5	3.5	＋0.3、-0.2	0.5	+0.1、-0.08	300
IWA-4ｘ5 AH105	4×5	4.0	＋0.3、-0.2	0.5	+0.1、-0.08	300
IWA-4.5ｘ5.5 AH105	4.5×5.5	4.5	＋0.3、-0.2	0.5	+0.1、-0.08	300
IWA-5ｘ6 AH105	5×6	5.0	＋0.3、-0.2	0.5	+0.1、-0.08	透明300・黒400
IWA-6ｘ7 AH105	6×7	6.0	＋0.4、-0.2	0.5	+0.1、-0.08	透明300・黒400
IWA-7ｘ8 AH105	7×8	7.0	＋0.4、-0.2	0.5	+0.1、-0.08	300
IWA-8ｘ9 AH105	8×9	8.0	＋0.4、-0.2	0.5	+0.1、-0.08	300
IWA-9ｘ10 AH105	9×10	9.0	＋0.4、-0.2	0.5	+0.1、-0.08	200
IWA-10ｘ11.2 AH105	10×11.2	10.0	＋0.4、-0.2	0.6	±0.1	200
IWA-12ｘ13.2 AH105	12×13.2	12.0	＋0.5、-0.3	0.6	±0.1	200
IWA-14ｘ15.2 AH105	14×15.2	14.0	＋0.5、-0.3	0.6	±0.1	100
IWA-16ｘ17.2 AH105	16×17.2	16.0	＋1.0、-0.8	0.6	±0.1	100
IWA-18ｘ19.2 AH105	18×19.2	18.0	＋1.0、-0.8	0.6	±0.1	100
IWA-20ｘ21.6 AH105	20×21.6	20.0	＋1.0、-0.8	0.8	±0.1	100

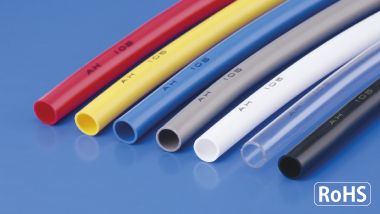

● チューブ色は透明・黒を標準色とし、他の色（赤、青、黄、灰、茶、白、緑、橙）についてはご注文に応じ
製作いたします。
● 上記以外の色、特殊寸法、チューブの切断加工のご用命も承ります。
● チューブプリントは、2.5φ～16φまでです。※ノーマーク品の対応も可能です。
