NXL-A ニシチューブ　（受注生産品）

熱収縮チューブ

43

NXL-A

特長
●	防水・防食性に優れる
●	耐屈曲・耐寒性に優れる
●	大口径品の製作が可能

用途
●	ガス、水道、石油など流体輸送パイプの接続部の防食
●	電力・通信ケーブルなどの保護鋼管の接続部の防食

仕様

材質	外層：架橋ポリエチレン
材質	内層：ブチルゴム粘着材
収縮率	50％
完全収縮温度	140℃以上
連続使用温度	-50℃ ～120℃
難燃性	非難燃
色	黒
製品長	450mm/本
環境規制対応	お問い合わせください
在庫形態	受注生産

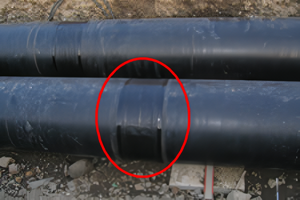

使用例

特性

項　　　目		単　位	特　性	試験方法
引張強さ	管周方向	Ｍpa	28	JIS K6251
引張強さ	管軸方向	Ｍpa	20
伸　び	管周方向	％	250
伸　び	管軸方向	％	470
比重		－	0.92	－
硬さ（デュロメータ　タイプＡ）		TYPE Ａ	94	JIS K6253－3
体積抵抗率		Ω/cm	1×10¹⁶	JIS K 6723
吸水率		％	0.1	ASTM E570
ストレスクラック性		－	1000hr後クラック無し	ASTM　D1693

上記の特性は代表値であり、保証値ではありません。

サイズ表

サイズ	外層材（架橋ポリエチレン層）						参考
	収縮前		収縮後				銅管外径（mm）
	内径（mm）	許容差（mm）	内径（mm）	許容差（mm）	厚さ（mm）	許容差（mm）	銅管外径（mm）
NXL-A 80A-450	130	±10	65	±20	2.2	±0.2	89.1
NXL-A 100A-450	150	〃	75	〃	〃	〃	114.3
NXL-A 125A-450	190	〃	100	〃	〃	〃	139.8
NXL-A 150A-450	200	〃	120	〃	〃	〃	165.3
NXL-A 200A-450	270	〃	135	〃	〃	〃	216.3
NXL-A 250A-450	320	〃	160	〃	〃	〃	267.3
NXL-A 300A-450	370	〃	185	〃	〃	〃	318.5
NXL-A 350A-450	410	〃	205	〃	〃	〃	353.6
NXL-A 400A-450	460	〃	230	〃	〃	〃	406.4
NXL-A 450A-450	510	〃	255	〃	〃	〃	457.2
NXL-A 500A-450	560	〃	280	〃	〃	〃	508.0
NXL-A 550A-450	610	〃	305	〃	〃	〃	558.8
NXL-A 600A-450	660	〃	330	〃	〃	〃	609.6
NXL-A 650A-450	710	〃	355	〃	〃	〃	660.4
NXL-A 700A-450	760	〃	380	〃	〃	〃	711.2
NXL-A 750A-450	810	〃	405	〃	〃	〃	762.0
NXL-A 800A-450	870	〃	435	〃	〃	〃	812.0
NXL-A 850A-450	910	〃	455	〃	〃	〃	813.6
NXL-A 900A-450	970	〃	485	〃	〃	〃	914.4
NXL-A 1000A-450	1070	〃	535	〃	〃	〃	1016.0
NXL-A 1100A-450	1170	〃	585	〃	〃	〃	1117.6
NXL-A 1200A-450	1270	〃	635	〃	〃	〃	1219.0
NXL-A 1300A-450	1420	〃	710	〃	〃	〃	1320.0

※内層材(ブチルゴム粘着材層)の収縮前厚さは約0.9㎜となります
※ご希望により標準品以外のサイズでも作製致します
