PCTFE丸棒（ﾛｯﾄﾞ）
423

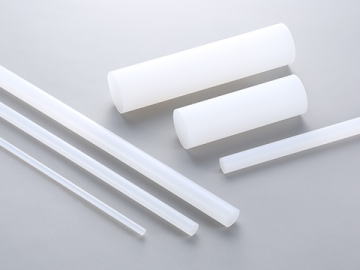

PCTFE丸棒 ■特長
耐熱、耐薬品性に優れ、特に機械的強度に優れるPCTFE丸棒
です。


最高使用温度：150℃
○寸法表
単位（mm）
PCTFEロッド
型式 直径 長さ 許容差
直径 長さ
958-03-01 φ3 1000 -0〜+2.0 -0〜+20
958-03-02 φ6
958-03-03 φ9
958-03-04 φ10 -0〜+3.0
958-03-05 φ12
958-03-06 φ15
958-03-07 φ20
958-03-08 φ23
958-03-09 φ25
958-03-10 φ30
958-03-11 φ35

○寸法表
単位（mm）
PCTFEロッド
型式 直径 長さ 許容差
直径 長さ
958-03-12 φ23 300 -0〜+5 -0〜+30
958-03-13 φ25
958-03-14 φ30
958-03-15 φ35
958-03-16 φ40
958-03-17 φ45
958-03-18 φ50
958-03-19 φ55 200
958-03-20 φ55 300
958-03-21 φ60 200
958-03-22 φ65 200
958-03-23 φ70 100
958-03-24 φ70 300
958-03-25 φ75 100
958-03-26 φ75 300
FEP丸棒（ﾛｯﾄﾞ）
423

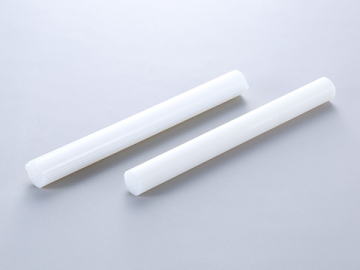

FEP丸棒 ■特長
耐熱、耐薬品性、絶縁性、耐候性等に優れるFEP丸棒です。


最高使用温度：200℃
○寸法表
単位（mm）
FEPロッド
型式 直径 長さ 許容差
直径 長さ
958-04-01 φ9 200 -0〜+5 -10〜30
958-04-02 φ12 200
958-04-03 φ15 300
958-04-04 φ20 300
958-04-05 φ23 300
958-04-06 φ25 300
958-04-07 φ30 300
958-04-08 φ35 300
958-04-09 φ40 300
958-04-10 φ45 300
958-04-11 φ50 200
958-04-12 φ55 200
958-04-13 φ60 200
958-04-14 φ65 200

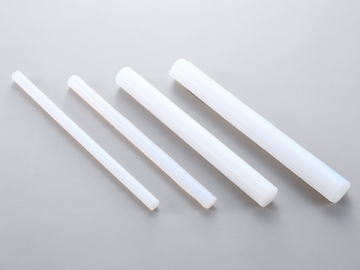

ETFE丸棒（ﾛｯﾄﾞ）
423

■特長
耐薬品性、絶縁性、耐候性等に優れるETFE丸棒です。


最高使用温度：150℃
○寸法表
単位（mm）
ETFEロッド
型式 直径 長さ 許容差
直径 長さ
958-05-01 φ9 200 -0〜+5 -10〜30
958-05-02 φ12 200
958-05-03 φ15 300
958-05-04 φ20 300
958-05-05 φ23 300
958-05-06 φ25 300
958-05-07 φ30 300
958-05-08 φ35 300
958-05-09 φ40 300
958-05-10 φ45 300

○物性表
項目 試験法 単位 PTFE PCTFE PFA FEP ETFE
ASTM
物理的 比重 D792 - 2.13〜2.20 2.10〜2.20 2.12〜2.17 200 1.73〜1.74
融点 - ℃ 327 220 310 260 270
機械的 引張強度（23℃） D638 Mpa 20〜35 31〜41 25〜35 20〜30 38〜42
引張伸び率（23℃） D638 ％  200〜400 80〜250 300〜350 250〜300 300〜400
圧縮強度
（23℃最大）		 D695 Mpa 10〜15 31〜51 15〜20 14〜19 40〜50
硬度
（デュロメーターD）		 D2240 - 54〜58 75〜80 60〜64 55〜65 75.0
動摩擦係数 0.69MPa、3m/min 0.10 0.4 0.2 0.3 0.4
熱的 連続最高使用温度 (無荷重) ℃ 260 120 260 200 150
熱変形温度
（1.82MPa）		 D648 ℃ 55 90 47 50 74
線膨張係数 D696 10-5/℃ 10 6 12 9 6
電気的 体積抵抗率
（23℃　50％RH）		 D257 Ω-cm ＞1018 ＞1018 ＞1018 ＞1018 ＞1017
絶縁破壊電圧
（3.2mm厚）		 D149 MV/ｍ 19 22 20 22 16
誘電率（×106Hz） D150 - 2.1 2.6 2.1 2.1 2.6
誘電正接（×106Hz） D150 - 0.0002 0.0200 0.0003 0.0005 0.0050
※上記の物性表は一例であり、参考値として使用して下さい。
※SI単位換算　[応力]　1MPa＝10.1972Kgf/cm2
 ○選択基準
性質 PTFE PFA FEP PCTFE ETFE ECTFE PVDF
最高使用温度
（℃）		 260 260 200 150 150 （150） 150
電気的性質 ◎ ◎ ◎ ○ ◎ ◎ ○
難燃性　（注1）
LO1（O2％）		 95＜ 95＜ 95＜ 95 30 60 43
機械的性質 △ △ △ ○ ○ ○ ○
低摩擦性 ◎ ○ ◎ △ △ △ △
耐
薬
品
性		 酸 ◎ ◎ ◎ ◎ ◎ ◎ ○
アルカリ ◎ ◎ ◎ ◎ ◎ ◎ ○
溶剤 ◎ ◎ ◎ ○ ◎ ◎ △
非粘着性 ◎ ◎ ◎ ○ ○ ○ ○
耐候性 ◎ ◎ ◎ ◎ ◎ ◎ ◎
透明性　（注2） △ ○ ○ ○ △ △ △
成形性 △ ○ ○ ○ ◎ ◎ ◎
比重 2.17 2.15 2.15 2.13 1.73 1.70 1.76

(参考)　：記号は、次の通りです。
　　　　◎　非常に優れている　　○　優れている　　△　使用可　　×　使用不可
(注1)　：LO1：限界酸素指数（VOL％）　数値の大きいほど難燃性大
(注2)　：薄い成形品の場合
