カスタム樹脂チューブ（スリットコイル成形）

カタスム樹脂チューブ（スリットコイル成形チューブ）

※ポリイミドやPPS等のフィルムを使用しφ1～φ250位迄の大口径薄肉チューブが製作可能。

951

特長/押出成形技術とは異なり、ポリイミド、PPS、PEN、PET,PA、PET等のフィルム素材をスリットし、任意の内径へコイル成形して製作するチューブです。最小内径φ0.8～外径φ1～最大φ250位迄製作実績があります。内径は0.1mm単位で設定可能。長さは5～2000mm迄製作可能です。成形方法は接着剤によるボンド成形と超音波溶着があります。PI（耐熱約350℃）、PET（耐熱約150℃）、NOMEX（耐熱約220℃）、PEN（耐熱約180℃）等で用途や環境に応じた多層設計等もご提案可能です。

・ボンド成形
オリジナルボンドを使用し、チューブを成形します。接着性、耐熱性、耐久性に優れ、異素材同士の複合チューブの製作が可能です。
材質の組み合わせが自在です。ﾎﾞﾝﾄﾞﾀｲﾌﾟの耐熱は接着剤の耐熱温度に依ります
（約150℃前後、詳細はお問い合わせ下さい。）

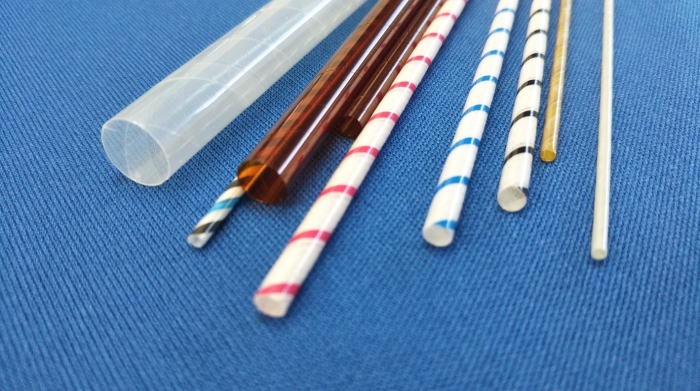

複合ﾀｲﾌﾟの製作例としてPET+アラミド紙+PETポリイミドフィルム+アラミド紙アルミ箔+難燃紙等の「耐熱性＆低コスﾄ」を兼ね備えたﾀｲﾌﾟ等が対応可能です。

ポリイミド/接着剤

PEN/接着剤

PET+ｱﾗﾐﾄﾞ紙/接着剤

ｱﾗﾐﾄﾞ紙/接着剤

・超音波による成形。
ボンドを使用せず、超音波でシールで製作するチューブです。
異素材を使用せず、単一素材だけで成形します。
単一の素材の特性を最大限発揮できるチューブです。

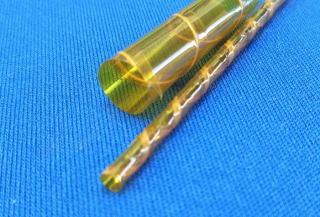

ポリイミド/超音波

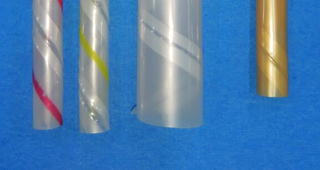

左２本/PET、PEN、PPS/超音波

●製作実績材質

PI（ポリイミド）、PEEK（ポリエーテルケトン）、PFA、FEP、PPS（ﾎﾟﾘﾌｪﾆﾚﾝｻﾙﾌｧｲﾄﾞ）、PA、

PES（ﾎﾟﾘｴｰﾃﾙｻﾙﾌｫﾝ）、PEI（ﾎﾟﾘｴｰﾃﾙｲﾐﾄﾞ）、PET（ペット）,PEN（ﾎﾟﾘｴﾁﾚﾝﾅﾌﾀﾚｰﾄ）、PC、PE、PP、PS

PVC、NOMEX（ﾉｰﾒｯｸｽ）、ｱﾗﾐﾄﾞ、ｱﾙﾐ箔、難燃紙、各種不織布等。

●使用実績

主に配線用リード線の絶縁用途です。車載関連にて電気自動車、水素自動車モーター、リード配線の絶縁。

電装関連リード線絶縁用途等。医療機器、家電関連でエアコン、モーター等のリード線絶縁用途。

また、宇宙航空関連で超高温耐熱を兼ね備えた絶縁用途、

●材質、耐熱（参考値）等

・ﾎﾟﾘｲﾐﾄﾞ、ｱﾙﾐ箔　～350℃　超耐熱　宇宙、人工衛星、電気自動車等、高温域での使用が可能。
内径0.8mmから0.1mm刻みで設定可能。

・PPS,ﾉｰﾒｯｸｽ（難燃紙）　～220℃　内径0.8ｍｍ位から0.1ｍｍ刻みで設定可能。

・PEN　～180℃　重電モーター、電気自動車、メディカル等。内径0.8mm位から0.1mm刻みで設定可能。

・PET,PA ～120℃　自動車、各種モーター部品等。内径0.8mm位から0.1mm刻みで設定可能。

※詳細はお問い合わせください。

お問い合わせ方法

ご要望の材質、超音波成形orボンド成形、内径、肉厚、長さ、数量をご指示ください。

例：ポリイミド（PI)　超音波成形　内径8ｍｍ　肉厚：0.05ｍｍ　Ｌ＝100ｍｍ　50本

※ご要望の内径に使用できる芯が無い場合、別途治具費用が発生する場合があります。
※厚みにつきましてもご要望の厚さが無い場合、別途材料費等が発生する場合があります。
