ケーブルグランド中継アダプター

ケーブルグランド中継アダプター

654

■用途例
光ケーブル・LANケーブル・USBケーブル・HDMIケーブル・同軸ケーブル・ピン端子/閉端子接続・中継コネクタ・
ワンタッチコネクタ等の中継接続部を収納

材質：66ナイロン（UL94V-2）、メンブレン（ベントフィルター付）

使用温度範囲：-40～100℃（瞬時120℃）

※ケーブルグランド取付時の寸法は下記表の組付外形サイズをご参照ください。

■中継アダプター（RAシリーズ）

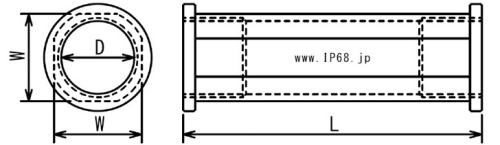

型式	長さ(L)	内寸(D)	対辺(W)	ネジ規格	ネジ長	重量	標準梱包
RA-M20-75 (V)	75	Φ18	22	M20×1.5	15	14g	5個/袋
RA-M25-105 (V)	105	Φ23	29	M25×1.5	15	34g	5個/袋
RA-M32-105 (V)	105	Φ30	36	M32×1.5	15	46g	5個/袋

単位：mm

【ケーブルグランド選定方法】

ご使用前に

①挿入するコネクタの外形寸法最大値

②ケーブル仕上り外径

をご確認ください。

コネクターを後付けしてご使用の場合、以下表の標準品より選定

コネクタ付ケーブルをご使用の場合、以下表のSDタイプより選定

※適応電線サイズは共通ですが、スリット入の場合、下限値付近では防水性能が損なわれる恐れがありますので、お試し後ご使用ください。

中継アダプター	内寸（D） ①コネクタ寸法	標準品	適応電線サイズ ②ケーブル仕上外径	SDタイプ（スリット入）	グランド最小内径 ①コネクタ寸法	組付外形サイズ（参考値）
RA-M20-75 RA-M20-75V	Φ18	MG20A-03B-ST	3.5～2	MG20A-03B-ST-SD	Φ14	30×150
		MG20A-04B-ST	4.5～3	MG20A-04B-ST-SD
		MG20A-06B-ST	6.6～4	MG20A-06B-ST-SD
		MG20A-10B-ST	10～6	MG20A-10B-ST-SD
RA-M25-105 RA-M25-105V	Φ23	MG25A-02B-ST	2.9～2	MG25A-02B-ST-SD	Φ19	40×180
		MG25A-04B-ST	4.2～3	MG25A-04B-ST-SD
		MG25A-06B-ST	6.5～4.5	MG25A-06B-ST-SD
		MG25A-10B-ST	10.5～6	MG25A-10B-ST-SD
RA-M32-105 RA-M32-105V	Φ30	MG32A-05B-ST	5.5～4	MG32A-05B-ST-SD	Φ25	50×190
		MG32A-06B-ST	6.8～5	MG32A-06B-ST-SD
		MG32A-10B-ST	10～6.6	MG32A-10B-ST-SD
		MG32A-14B-ST	14～10	MG32A-14B-ST-SD

単位：mm

※上記は一例です。ネジ規格が合えば他型式でもご使用いただけます。
※ロックナットは外してご使用ください。
