■カラム共通アクセサリー
404



●オムニフィット®グリッパーフィッティングシステム
・外径1/16"と1/8"のフッ素樹脂チューブ専用コネクターです。
使用チューブサイズ用のヘッドナットとグリッパーフェルールを組合わせて使用します。
・チューブ先端にグリッパーフェルールを取り付け、ヘッドナットと共にEZ標準カラムまたはEZソルベントプラスカラムのカラム栓キャップや、1/4-28UNFメスネジのフラットボトムポートへ接続するだけで不活性な接続ができます。手締めでチューブ接続耐圧は一般的に6.8MPa。
・チューブを捻じらずにヘッドナットが接続できます。
・10個入の袋単位の販売です。

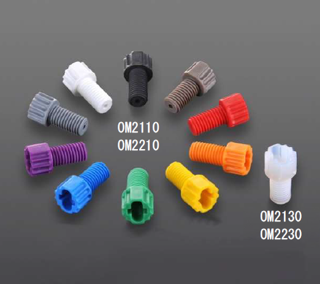

＜ヘッドナット＞
・オールポリプロピレン（PP）製ヘッドナットは全10色（黒・茶・赤・橙・黄・緑・青・紫・灰・白色）があり、流路のカラーコード化に便利です。
・ドライバーで強くネジ締めする場合のチューブ退避溝付き。
・サイズは全長18mm×ネジ部長12mm×ヘッド部径10mm。
型式 品名
OM2110 外径1/16"チューブ用PPヘッドナット
全10色MIXまたは色指定要
OM2130 外径1/16"チューブ用ETFEヘッドナット
OM2210 外径1/8"チューブ用PPヘッドナット
全10色MIXまたは色指定要
OM2230 外径1/8"チューブ用ETFEヘッドナット
PEEKヘッドナットやM6×1オスネジタイプはお問合せ下さい。

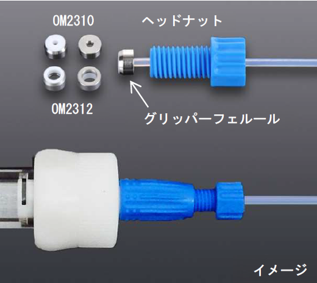

＜グリッパーフェルール＞
・チューブ固定部はPTFE製ですが、接液部以外の外装はSUS316製です。
型式 品名
OM2310 外径1/16"用グリッパーフェルール
OM2312 外径1/8"用グリッパーフェルール

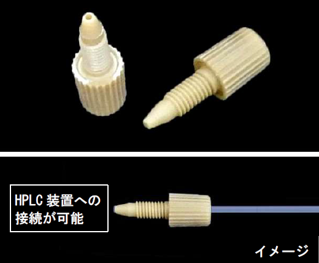

●10-32UNFｵｽネジ付きPEEKフィッティング
・外径1/16"のフッ素樹脂チューブまたはPEEKチューブ用個コネクターです。
・先端はテーパー式形状で、EZ細径カラム栓やキャップや10-32UNFメスネジの円錐形状のポートを有した一般的なHPLC装置へ接続できます。
・締め過ぎ防止機能付きの2重構造ナットで締め付け時のトルク制御ができ、カチッと音で安心な接続ができます。
・手締めでチューブ接続耐圧は一般的に13.7MPa。
・サイズは全長25mm×ヘッド部径9mm。
・10個入の袋単位の販売です。
型式 品名
OM6091 10-32UNFオスネジ付きPEEKフィッティング

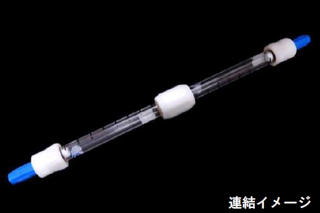

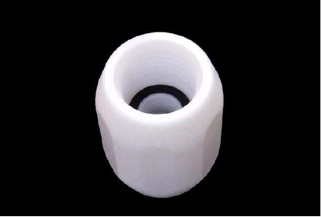

●オムニフィット®EZカラムスリーブ
・充填剤を詰めるリザーバーとして長いカラムを作る連結用部品です。
・連結時にカラム内径が変わらないように各カラムサイズで太さは異なります。
・ＰＴＦＥ製でバイトン製Ｏリング付き。
・連結後の加圧や実験用の長いカラムとしては使用しないでください。
型式 品名
OME6864 EZカラムスリーブφ5mm
OME6764 EZカラムスリーブφ6.6mm
OME6164 EZカラムスリーブφ10mm
OME6464 EZカラムスリーブφ15mm
OME6264 EZカラムスリーブφ25mm
OME6664 EZカラムスリーブφ35mm
OME6564 EZカラムスリーブφ50mm

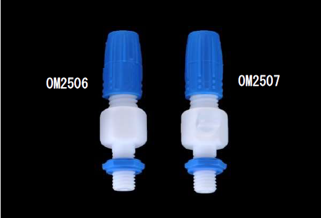

●オムニフィット®スモールコネクター
・カラム栓キャップに接続するコネクターで、バルブ無しとバルブ有りがあります。
・接続口1ケ所はカラム栓キャップに直接取り付けできる1/4-28UNFオスネジで、チューブ接続口は外径1〜4mmのフッ素樹脂チューブが接続できます。
・キャップ内にバイトン製細径Oリングが3個（大2個、小1個）付属。
・ボディはPTFE製でプラグはPCTFE製、キャップとロックナットは青色ポリプロピレン（PP）製です。
型式 品名
OM2506 スモールコネクター（バルブ無し）
OM2507 スモールコネクター（バルブ付き）

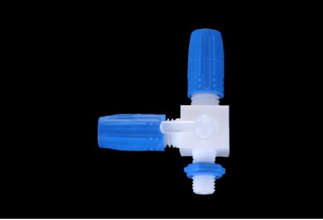

●オムニフィット®活栓バルブ付き3方スモールコネクター
・送液ラインやカラム内に残留したエアーを排気する場合に便利なバルブ付きコネクターです。
・接続口1ケ所はカラム栓キャップに直接取り付けできる1/4-28UNFオスネジで、チューブ接続口は外径1〜4mmのフッ素樹脂チューブが接続できます。
・各キャップ内にバイトン製細径Oリングが3個（大2個、小1個）付属。
・ボディはPTFE製でプラグはPCTFE製、キャップとロックナットは青色ポリプロピレン（PP）製です。
型式 品名
OM1131 活栓バルブ付き3方スモールコネクター

こちらの製品は現在、生産中止品となっております
（2024年8月5日）

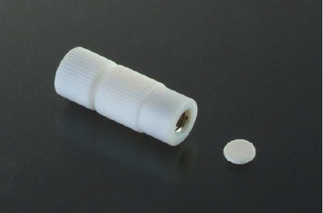

●オムニフィット®PTFEインラインフィルターホルダー
・両端は1/4-28UNFメスネジ付きです。
・ボディはネジ式のPTFE製で、両端のメスネジインサートはSUS304製。
・サイズはφ15×37Lmm。
型式 品名
OM3305 インラインフィルターホルダー
OM3305F20 スペアPTFEフィルター（φ8mm、孔径20μm）

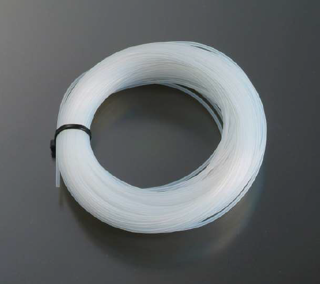

●オムニフィット®細径PTFEチューブ
型式 品名 長さ
OM3005 1/16"×0.3mm  20ｍ巻
OM3006 200ｍ巻
OM3003 1/16"×0.5mm 20ｍ巻
OM3004 200ｍ巻
OM3001 1/16"×1/32" 20ｍ巻
OM3002 200ｍ巻
OM3007 1/16"×1.0mm 20ｍ巻
OM3008 200ｍ巻
OM3011 1/8"×1/16"  20ｍ巻
OM3012 200ｍ巻

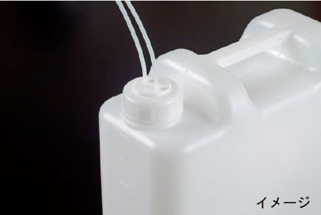

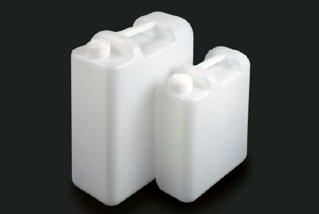

●アイラボ液クロ廃液回収タンク
・各種HPLCや分析機器などで多く使用される外径1/8"のポリエチレンやフッ素など半硬質チューブを直接差し込んで使用する廃液タンクです。
・最大3本のチューブが接続でき、複数の配管ラインからまとめて回収できます（回収済廃液の化学反応には十分注意してください）。
・チューブ接続部はメスルアーポートで、下記別売アクセサリーや市販の各種注射筒のオスルアー部も差し込めます。ポート間隔はポート数2タイプが11mm、3タイプが9mmです。
・キャップの着脱中は既にポートへ接続済のチューブが捻じれないようにしながら、キャップ部のみをフリーに回せる構造です。
・ボトルは中の液量が確認できるポリエチレン（HDPE）製で、側面に1L刻みの目盛付き縦角型で省スペースです。
・回収済廃液の処分やボトルの密閉に便利な閉鎖用キャップと内蓋が付属しています。
・使用温度は常温〜+50℃、常圧使用です。
型式 ポート数 容量（L） サイズ（mm）
OMJ4920 2 5 280×100×320H
OMJ4921 10 260×130×355H
OMJ4930 3 5 280×100×320H
OMJ4931 10 260×130×355H
サイズはキャップ未装着時

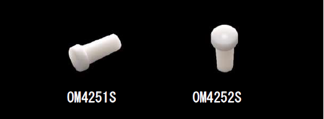

＜別売アクセサリー＞
型式 品名 概要
OM4251S PTFEルアーポート
プラグ		 非使用メスルアーポートを閉鎖するプラグ
OM4252S PTFEルアーポート
アダプター		 メスルアーポートに外径1/16"フッ素樹脂チューブが貫通できるアダプター

※オムニフィット®EZカラムとオムニフィット®カラムは互換性がありません。
※使用は予告無く変更になる場合があります。
