静電気防止
サンフレキROBO・ケイグランド		 RoHS231

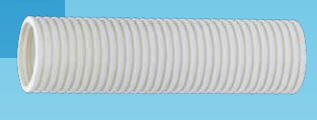

サンフレキROBO
ケイグランド
サンフレキROBOフレキシブルコンジット（静電気防止タイプ） サンフレキROBOコネクタ（静電気防止タイプ） ケイグランド（静電気防止タイプ）
特長
●製品表面固有抵抗値：1010〜1011Ω/sqで帯電防止効果に優れています。
 （静電気によるチリ、ホコリ、粒子の吸着や静電気帯電による障害を防止する効果があります。）
●安定した帯電防止効果を長時間持続します。
●ブリードアウトによる汚染はありません。


用途
・クリーンルーム
徹底した静電気対策を施された製品。安心して、クリーンルームでご使用できます。クリーンルーム内で使用されるロボット
及び搬送ラインの静電気防止に役立ちます。
・可燃性の環境
可燃性の環境
帯電防止製品を使用することで、静電気による関電や火災などのリスクを低減することができ、安全性の向上ができます。

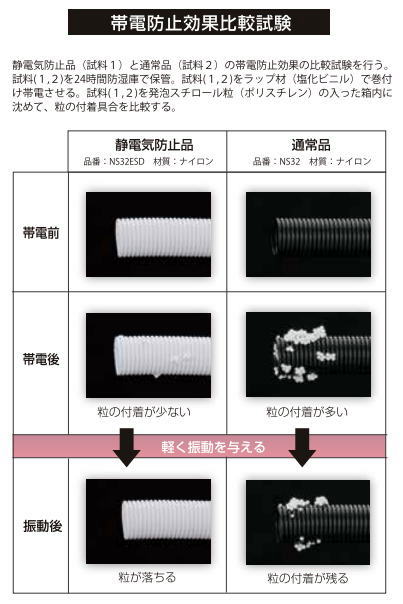

帯電防止効果比較試験
サンフレキROBO RoHS2 31
 フレキシブルコンジット

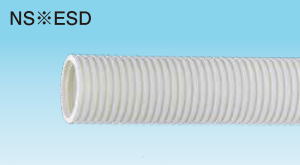

 サンフレキROBOフレキシブルコンジット（静電気防止タイプ）
   【取付例】

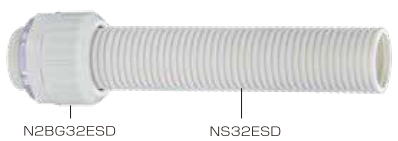

サンフレキROBOフレキシブルコンジット　取付例

単位：mm

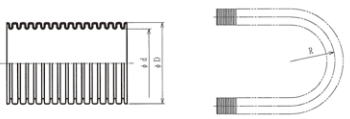

型式 外径  内径  最小中心
曲げ半径		 該当するねじの呼び 重量（Kg） 1巻の長さ（ｍ）
固定 可動 Gねじ Mねじ Pgねじ 1ｍ当り 1巻当り
NS16ESD 16 11.5 40 75 - M16/M20 Pg11 0.04 2.0 50
NS20ESD 20 15.3 45 90 G1(G28) M20 Pg16/Pg13.5 0.06 3.0 50
NS25ESD 25 19.6 50 100 G1/2(G16) M25 Pg21 0.09 4.5 50
NS32ESD 32 26.0 85 165 G3/4(G22) M32 Pg29 0.11 5.5 50
 コネクタ

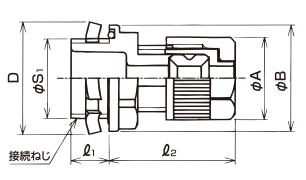

N2BG※ESD   コネクタ図面

単位：mm
型式 サンフレキROBO
サイズ		 挿入できるケーブル最大外径  φA φB D φd ℓ1 ℓ2 ℓ3 接続ねじ
ＪＩＳ Ｂ 0202		 重量
（g/個）		 入数
（個/袋）
φS1 呼び
N2BG16ESD 16 10 29.9 29.9 29.0 11.4 12 27 3.8 0.04 2.0 50 20
N2BG20ESD 20 14 34.4 34.4 29.0 14.5 12 28 3.8 0.06 3.0 50 20
N2BG25ESD 25 19 40.8 40.8 36.0 19.6 12 32 3.8 0.09 4.5 50 20
N2BG32ESD 32 25 48.3 48.3 44.0 25.7 14 32 4.5 0.11 5.5 50 10


ケイグランド RoHS2 31
 ケーブルグランド
 E2BG※ESD
図面		 【取付例】

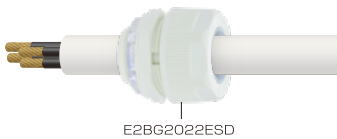

ケイグランド　取付例

単位：mm
型式 挿入できる
ケーブル外径		 パッキン枠番 φA φB D ℓ1 ℓ2 ノックアウト径 接続ねじ
ＪＩＳ Ｂ 0202		 重量
（g/個）		 入数
（個/袋）
最大 最小 φS1 呼び
E2BG0816ESD 8 4 8 24.6 27.7 29 10 36 21 20.9 G1/2 20 20
E2BG1016ESD 10 6 10 27.2 27.7 29 10 35 21 20.9 G1/2 21 20
E2BG1216ESD 12 8 12 30.0 28.0 29 10 35 21 20.9 G1/2 23 20
E2BG1516ESD 15 12 16 36.0 35.3 29 10 37 21 20.9 G1/2 29 20
E2BG1622ESD 16 12 16 36.0 35.3 36 10 37 27 26.4 G3/4 33 20
E2BG2022ESD 20 16 20 42.0 42.0 36 10 39 27 26.4 G3/4 41 20
