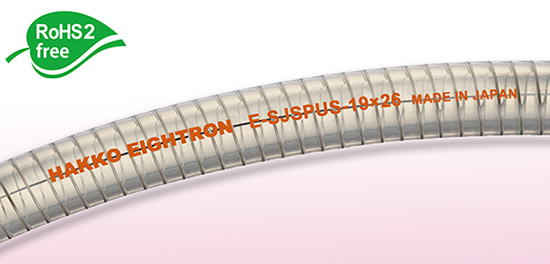

スーパー柔軟フッ素スプリング（ウルトラソフト）E-SJSPUS

423

柔軟性が従来品の最大2.2倍にUP。
ホースの柔軟性と耐薬品性を追求した究極のスーパーホース！

■特徴

●柔軟性

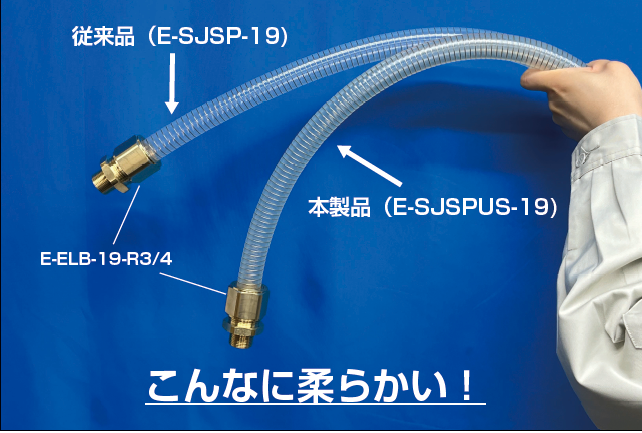

（従来品「E-SJSP」に比べ、柔軟性が最大2.2倍にUP。
作業性が向上します。
※試験値であり保証値ではありません）
●耐薬品性
（内層はETFE系で、ほとんどの薬品に耐性有り）
●曲げ保形性
（錆びにくいSUS コイル線が内蔵されており、潰れにくく曲げ保形性に優れる）
●バキューム対応
（ポンプの吸い込み（負圧）でも圧送でも使用できます）　　
●非粘着性
（流体の液残りが少なく洗浄性に優れます）
●耐磨耗性
（内層のフッ素樹脂は優れた耐磨耗性を有し、スラリー状の化学薬品にも耐えます）

●低溶出・低臭気
（樹脂臭気、溶出物質が極めて少ないため食品・飲料、化粧品用途に適しています）
●高純度性
（内層のフッ素樹脂は可塑剤を含まないため、高純度の薬液配管に適しています）
●楽々カット
（１メートル間隔でホースに長さ印刷があるのでカットが簡単です）
●透明性
（ホース内面の洗浄度合が見やすい透明色）
●グリーン調達…2019年7月22日の改正RoHS指令（RoHS2.0）10物質群を含有していない、もしくは閾値未満です。
● 専用継手
（専用継手との組合せで、ホース・継手の
選定ミスによる事故が予防できます）
●食品衛生性…食品衛生法・食品、添加物等の規格基準（昭和34 年厚生省告示第370 号）に適合

■用途

●塗装機器、印刷機器の有機溶剤、塗料など移送用として
●理化学実験機器等の薬液移送用として
●半導体関連機器・フラットパネル製造装置の薬品移送用として
●飲料・食品機械の飲料・食品移送用として
●バイオ燃料（BDF）などの脂肪酸エステル類の移送用として
●産業廃棄物の化学廃液の移送用として
●アルコール類・化粧品・薬品の移送用として
●医療機器、内視鏡などの薬液移送用として
●燃料電池製造設備の薬液・純水の移送用として
●塗料・接着剤の充填ライン
●香料、着色料、添加剤の充填ライン
●ビス、金属粉、ワークなどの紛体、固体の移送用として

・使用温度範囲：-5～70℃
・色調：透明

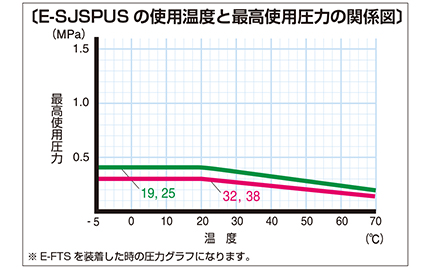

■規格

型式	内径×外径	使用圧力		許容曲げ半径	定尺
		at20℃	at70℃	at20℃
	mm	MPa	MPa	mm	m
E-SJSPUS-19	19ｘ26	-0.1～0.4	-0.1～0.2	135	20
E-SJSPUS-25	25ｘ33			175
E-SJSPUS-32	32ｘ41	-0.1～0.3	-0.1～0.15	225
E-SJSPUS-38	38ｘ48			265

■技術資料

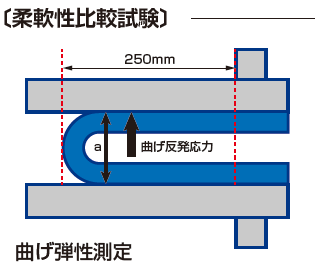

●曲げ弾性測定

図のようにホースをU字に曲げた際に発生する弾力性を測定する。
※a間距離：200mm

試料名	曲げ弾性（N/200mm）
E-SJSPUS-25	32.1
E-SJSPUS-25（従来品）	71.0

●試験結果

E-SJSPUS-25は、従来品E-SJSP-25よりも曲げ弾性値が約55％低下した。

※上記結果は、E-SJSPUS-25が柔軟性の面で従来品E-SJSP-25よりも優れていることを示します
※試験値であり保証値ではありません。

●スーパー柔軟フッ素チューブ＆ホース類(全18種類)一覧表

品名	材料・特長
エイトロックフェルール＜E-ELF＞	・材質：SCS16（本体）、SCS13(リング、ナット）、POM(スリーブ）・フェルール接続方式のナット締め継手のため、ホース交換が可能です。・薬品用配管から食品、飲料、酒類用配管まで幅広い用途に対応・ニップル端部が液溜りしにくいため、コンタミ、洗浄回数の改善につながります。
エイトロックS＜E-ELS＞	・材質：SUS304（本体、リング、ナット）、POM(スリーブ）・ホースメーカーが設計した安心・安全の専用継手・継手内面がフラットでノンゴムパッキンのため、液溜りが少なく洗浄が容易・バンドレスでトルク管理が不要なため、継手取り付け作業の標準化が可能
エイトロックB＜E-ELB＞	・材質：真鍮カドミウム75ppm以下（本体、リング、ナット）、POM(スリーブ）・欧州RoHS指令を指針としたカドミレス対応・ホースメーカーが設計した安心・安全の専用継手・継手内面がフラットでノンゴムパッキンのため、液溜りが少なく洗浄が容易・バンドレスでトルク管理が不要なため、継手取り付け作業の標準化が可能
