グランデイングストラップ（薄型） 13

特長
●両端の固定形状は角形で、丸形より接触面が16％向上しています。
●薄型形状ですので狭いスペースにも使用できます。
●非常にフレキシブルですので、導通ロスが軽減されます。
●高周波域でのインピーダンス特性に優れております。

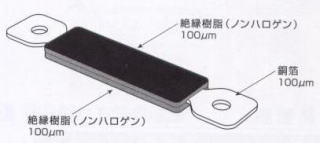

●絶縁部はノンハロゲンタイプの難燃絶縁樹脂（UL94VTM-0）を使用しております。
用途：
コンピューター及び周辺端末装置、通信機器、計測機器、
医療用機器その他電子応用装置の配線用ケーブル結束、ノイズ対策
特性
表面抵抗値・・・0.002Ω

インピーダンス特性　　単位Ω
周波数（ＭＨＺ） ＧＳＴＰ-50-Ｍ3 ＧＳＴＰ-150-Ｍ3
10 0.04 0.04
50 0.05 0.07
100 0.04 0.09
200 0.05 0.19
300 0.09 0.3
400 0.15 0.44
500 0.2 0.56

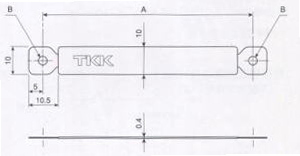

品番表
- 品番 Ａ Ｂ
Ｍ３用 ＧＳＴＰ-50-Ｍ3 50 φ3.1
ＧＳＴＰ-75-Ｍ3 75 φ3.1
ＧＳＴＰ-100-Ｍ3 100 φ3.1
ＧＳＴＰ-125-Ｍ3 125 φ3.1
ＧＳＴＰ-150-Ｍ3 150 φ3.1
- 品番 Ａ Ｂ
Ｍ4用 ＧＳＴＰ-50-Ｍ4 50 φ4.1
ＧＳＴＰ-75-Ｍ4 75 φ4.1
ＧＳＴＰ-100-Ｍ4 100 φ4.1
ＧＳＴＰ-125-Ｍ4 125 φ4.1
ＧＳＴＰ-150-Ｍ4 150 φ4.1
メタルグラウンディングクランプ 13
特長
●電子機器（通信・計測・医療・OA等）に使用される各種ケーブルの固定と伝導ノイズのグラウンディングが同時に行えます。
●アルミクランプ内径に難燃導電性ガスケットSSTGシリーズ（UL94V-0認定品）を貼り付けています。
●ガスケットにより、ケーブルを柔らかく確実に保持しますので、ケーブルを傷つけることがなく、振動を嫌うもののクランプにも最適です。
●柔軟性のあるガスケットを内蔵しているため幅広い束線径に対応できます。

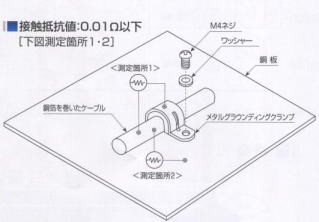

●安定した低い接触抵抗値が得られます。
用途
●各種ケーブルの筺体等への固定。
●各種ケーブルの伝導ノイズのグラウンディング。

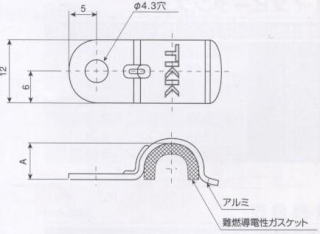

品番表
品番 束線径 Ａ
ＭＧＣ-3 φ2.8〜3.2 3.2
ＭＧＣ-4 φ3.6〜4.0 4
ＭＧＣ-5 φ4.3〜5.0 5
ＭＧＣ-6 φ5.5〜6.2 6.5
ＭＧＣ-7 φ6.5〜7.2 7.5
ＭＧＣ-8 φ7.5〜8.2 8.5
