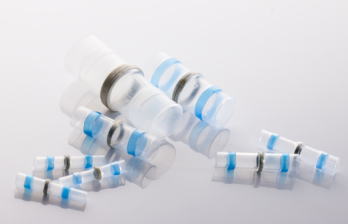

  GAST-RS  RoHS対応ハンダ入り熱収縮防水スリーブ
  収縮と同時にハーネスのハンダ付けも完了します。
収縮率2:1
623 446

 特徴

 収縮チューブの内面にハンダが入っており、収縮さ
 せると同時にケーブルを結線することが出来ます。
 また、内面に接着層を持ち結線部を防水状態にする
 ことが出来ます。


 製品仕様
 連続使用温度範囲:-55〜125℃
 収縮開始温度:80℃
 完全収縮温度:110℃以上
 ハンダ完全融解温度:160℃以上


 標準色
 青、白

 マーキング
 無し
型式 寸法(mm)  電線サイズ(mm) 適応電線サイズ
AWG(mm2)
標準色 梱包数
(個)
在庫
区分
A L
最大
ΦB
最小
ΦC
最小
GAST-RS3 2.7±0.3 25.5 1.4 1.2 22-18(0.5-1.0) 100
GAST-RS5 4.7±0.3 28.5 2.4 2.0 16-14(1.5-2.5) 100
GAST-RS7 6.8±0.3 32.5 3.8 3.3 12-10(4.0-6.0) 100
GAST-RS11 11.0±0.3 35.5 6.0 4.5 10-6(6.0-14.0) 100 ×
GAST-RS13 13.5±0.3 47.0 7.5 6.0 8-4(8.0-22.0) 100 ×
在庫区分
◎標準在庫品(バラ売り可) ○準在庫商品  △メーカー在庫品(納期2〜3週間程度)
×受注生産品(ロット、納期はお問い合わせ下さい)

※在庫数・販売数量は変更がある場合がありますので、都度お問合せ下さい。

●ハンダ成分:錫/ビスマス(Sn/Bi)
GAST-RS 物性値    (参考値です。規格値ではありません。)
特性項目 試験方法 特性値
絶縁耐力 ASTM D 2671 2.0 Kv/mm
※上記の値や項目は、予告なく変更になる場合があります。

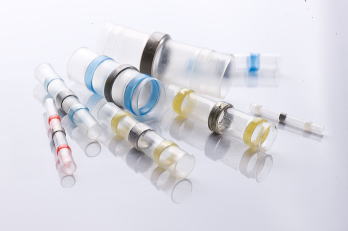

  GAST-R  RoHS対応ハンダ入り防水熱収縮スリーブ
収縮率2:1
623 446

 特徴

 外層はポリオレフィン熱収縮チューブ、内面は色付
 きEVA接着剤リング&ハンダリングの構造です。
 ハンダリングは電線同士の接合増強、接着剤リング
 は防水密封、外層チューブは電線接続部の保護を、
 同時施工可能です。
 施工方法は簡易であり、コストメリットが見込めま
 す。ハンダリングの成分に鉛を含有しております。


 製品仕様
 連続使用温度範囲:-55〜125℃
 収縮開始温度:80℃
 完全収縮温度:110℃以上
 ハンダ完全融解温度:160℃以上

 標準色
 赤、青、白、黄

<シングルリング>
型式 寸法(mm) 電線サイズ(mm) 適応電線サイズ
AWG(mm2)
接着リング色
A
最小
L
最大
ΦB
最小
ΦC
最小
GAST-R01 1.7 26.5 1.0 0.76 26-24(0.25-0.34)
GAST-R02 2.7 41.5 1.5 1.3 22-18(0.5-1.0)
GAST-R03 4.5 41.5 2.5 2.0 16-14(1.5-2.5)
GAST-R04 6.0 41.5 3.3 3.0 12-10(4.0-6.0)
<ダブルリング>
型式 寸法(mm) 電線サイズ(mm) 適応電線サイズ
AWG(mm2)
接着リング色
A
最小
L
最大
ΦB
最小
ΦC
最小
GAST-DR01 1.7 26.5 1.0 0.9 26-24(0.25-0.34)
GAST-DR02 2.7 41.5 1.5 1.3 22-18(0.5-1.0)
GAST-DR03 4.5 41.5 2.5 2.0 16-14(1.5-2.5)
GAST-DR04 6.0 41.5 3.3 3.0 12-10(4.0-6.0)

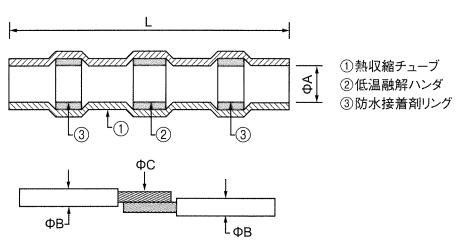

B: 電線外径  C: 繋いでいるむき出し電線の総外径
     ハンダ成分:錫//カドミウム(Sn/Pb/Cd
GAST-R 物性値    (参考値です。規格値ではありません。)
特性項目 試験方法 特性値
絶縁耐力 ASTM D 2671 1.0 Kv/mm
※上記の値や項目は、予告なく変更になる場合があります。
