FPVC
軟質PVC熱収縮チューブ
軟質PVC製で難燃性・耐摩耗性に優れ、幅広い用途に使用出来ます。		 収縮率2：1
623　446
※こちらの製品は現在、生産中止です。(2016年12月2日)

特徴
柔軟性に優れ、低温で収縮します。
製品仕様
使用温度範囲：-30〜105℃
収縮開始温度：50℃
完全収縮温度：110℃
UL規格対応品
標準色
黒 （その他の色はお問い合わせください）
型式 収縮前内径(mm) 収縮後内径(mm) 収縮後肉厚(mm) 単長(m/巻)
FPVC-1/8(3.2mm) 3.2 1.6 0.51+-0.08 305
FPVC-3/16(4.8mm) 4.8 2.4 0.51+-0.08 305
FPVC-1/4(6.4mm) 6.4 3.2 0.64+-0.08 152
FPVC-3/8(9.5mm) 9.5 4.8 0.64+-0.08 76
FPVC-1/2(12.7mm) 12.7 6.4 0.64+-0.08 76
FPVC-3/4(19mm) 19.0 9.5 0.76+-0.08 76
FPVC-1(25.4mm) 25.4 12.7 0.89+-0.08 30.5
※在庫数・販売数量は変更になる場合がございますので都度、お問い合わせください。
特注品も承りますのでお問い合わせください。
※定尺及び15m以上の切売りの場合、途中に1カ所以上の繋ぎ目がある場合があります。
※定尺及び15m以上の切売りで、繋ぎ目無しをご希望される場合、当社営業へお問い合わせ下さい。

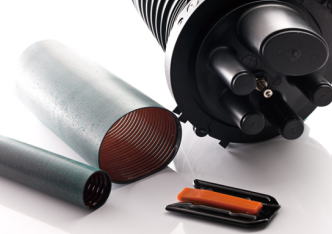

ADW
光ターミナルボックス防水保護用
収縮チューブ
ポリアミド接着剤付きポリオレフィン収縮チューブ
623　446
特徴
防水性と耐紫外線性に優れる。
内面の両サイドに非接着面を持つことによりボックスの
位置決めを簡単に出来、ケーブルを確実に保持する
ことが出来る。
外層塗料の変色による収縮進度確認が可能。
製品仕様
使用温度範囲：-55〜110℃
収縮開始温度：80℃
完全収縮温度：120℃以上
塗料変色温度：230℃
標準色
黒 のみ
※マーキング：なし
型式 収縮前(mm) 収縮後(mm) 製品長
(mm)		  在庫区分
内径 内径 肉厚
ADW-33 33 8 3.2 200 ×
ADW-38 38 10.2 3.2 ×
ADW-40 40 12 4.1 ×
ADW-45 45 12 4.1 ×
ADW-75 75 22 4.1 ×
ADW-85 85 25 4.3 ×
ADW-105 105 30 4.3 ×

在庫区分：◎標準在庫品（バラ売り可）　○準在庫商品　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問合せ下さい。
※カット品・特注品（サイズ・色・マーキング品）も承りますのでお問い合わせ下さい。
 ADW 物性値     (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
引張強度 ≧10.3MPa ASTM D 638 ＞14MPa
破断伸び ≧200％ ASTM D 638 ＞400％
老化後破断伸び（150℃、168hrs） ≧100％ ASTM D 638 ＞300％
絶縁耐力 ≧19.7KV/mm ASTM D 2671 ＞20KV/mm
体積抵抗率 ≧1014Ω.cm ASTM D 876 ＞1014Ω.cm
銅安定性 腐食無し ASTM D 2671 合格
※上記の値や項目は、予告なく変更になる場合があります。




BSPET 　PET編組スリーブ　
難燃性のPET繊維を筒状に編み込んだハーネス結束チューブです。		 ※非収縮製品
623　446
特徴
UL規格品です。
耐候性のあるPET繊維製です。
耐溶剤性・耐摩耗性に優れております。
製品仕様
使用温度範囲：-50〜150℃
認証規格
UL規格に適合しております
UL224 VW-1 FileNo.E304566
標準色
黒のみ
※マーキング：なし
※収縮しませんのでご注意ください。
型式
 サイズ
Φ(mm)		 拡張径
最小 ・ 最大（mm)		 編数
（持ち数）		 メッシュ数
(インチ)		 単長
(m/巻)		 在庫
区分
BSPET-FR1/8 (3.2mm) 3.2 2.37 ・ 6.35 1 13 305 ○
BSPET-FR1/4 (6.4mm) 6.4 3.17 ・ 9.53 3 8 305 ○
BSPET-FR3/8 (9.5mm) 9.5 4.76 ・ 15.88 3 8 153 ○
BSPET-FR1/2 (12.7mm) 12.7 6.35 ・ 19.05 3 8 153 ○
BSPET-FR5/8 (15mm) 15.0 7.0 ・ 30.0  3  - 153 -
BSPET-FR3/4 (19.1mm) 19.1 12.70 ・ 31.75 3 8 77 ○
BSPET-FR1-1/4 (32mm) 32.0 19.05 ・ 50.0 3 8 77 ○
BSPET-FR1-1/2 (38.1mm) 38.1 25.4 ・ 57.15 4 7 61 ○
BSPET-FR1-3/4 (44.5mm) 44.5 31.75 ・ 69.85 4 6 61 ×
BSPET-FR2 (50.8mm) 50.0 44.5 ・ 75 5 7 61 ×
※単糸の直径(mm): 0.25±0.01

在庫区分：◎標準在庫品（切売り可）　○準在庫商品　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※サイズは自然時の内径、拡張径は引っぱり時（最小）、縮小時（最大）を指します。
※在庫数・販売数量は変更がある場合がありますので、都度お問合せ下さい。
※定尺品及び１５ｍ以上の切売りの場合、途中に１カ所以上の繋ぎ目がある場合がございます。
　　(繋ぎ目無しを希望される場合は、弊社営業までお問い合わせ下さい）。
BSPET 物性値      (参考値です。規格値ではありません。)
特性項目 試験方法・要求値 特性値
難燃性 UL224 VW-1(難燃タイプ)
耐摩耗性 STL S21 5101 144000回破損なし
※上記の値や項目は、予告なく変更になる場合があります。
