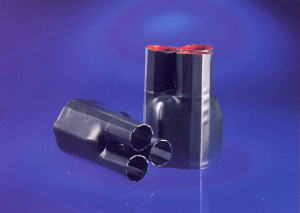

ABR ケーブル分岐処理防水熱収縮キャップ
耐紫外線性・耐候性に優れケーブル分岐部の防水処理が出来ます。		  収縮率2：1
※こちらの製品は現在、中止品となっております。 623　446
特徴
1000V迄の電圧に耐えることが出来ます。
耐摩耗性と防水特性に優れています。
耐紫外線性に優れます。
製品仕様
使用温度範囲：-55～110℃
収縮開始温度：110℃
完全収縮温度：130℃
標準色
黒（その他の色はお問い合わせください）

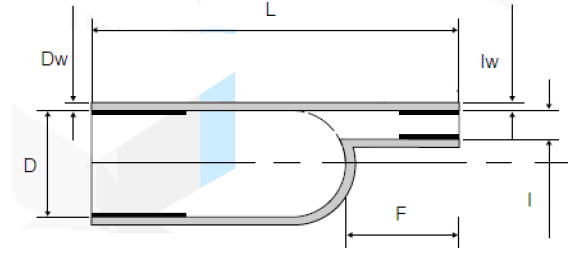

図面

型式 D(mm) I(mm) 収縮後長さ±10% 収縮後肉厚±10%
a収縮前 b収縮後 a収縮前 b収縮後 L(mm) F(mm) Dw(mm) Iw(mm)
ABR-2 / 2分岐用
ABR-205 22 8 9 3.5 55 18 2.2 1.8
ABR-210 30 12 14 4.5 93 23 2.6 2.2
ABR-215 40 16 15 5 125 35 2.1 2.1
ABR-220 60 23 25 7.5 118 29 2.6 2.6
ABR-230 90 60 30 8.5 190 50 3 3
ABR-240 150 90 20 6.5 150 70 3 3
ABR-3 / 3分岐用
ABR-310 38 16 15 4.5 110 35 2.1 2.1
ABR-320 60 25 25 8 165 50 3 2.5
ABR-330 80 38 35 11 185 55 3.5 3.5
ABR-340 110 50 46 17.5 250 65 4 4
ABR-350 125 57 55 20 260 75 4 4
ABR-360 140 70 62 26 280 75 4 4
ABR-370 170 77 75 28 280 80 4 4
ABR-4 / 4分岐用
ABR-410 40 15 14 3.5 105 26 2.2 2
ABR-420 55 21 20 5 150 40 3.1 2.6
ABR-425 65 26 26 7 175 45 3.3 2.9
ABR-430 75 26 28 7 175 45 3.3 2.9
ABR-440 82 37 30 9 190 60 4 3
ABR-445 90 37 32 9 190 60 4 3
ABR-450 100 47 38 12 198 58 4 3
ABR-460 125 52 52 15 240 75 4 4
ABR-470 160 70 64 19 260 75 4 4
ABR-5 / 5分岐用
ABR-510 40 19 13 4 98 25 2.5 2
ABR-520 55 24 18 5 155 40 3.2 2.6
ABR-530 80 33 26 8 175 53 3 2.8
ABR-540 100 42 34 10 190 60 3 3
※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング加工）も承りますのでお問い合わせください。
※こちらの製品は現在、取扱い停止となっております。（2018/08/30）

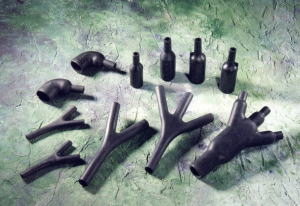

BOOT　ポリオレフィン熱収縮ブーツ
ケーブルの分岐、接続部の処理に使用出来ます。		   収縮率3:1/4:1
623　446
特徴
機械特性・耐摩耗性に優れています。
防水性・難燃性・耐薬品性・絶縁性に優れています。
製品仕様
使用温度範囲：-55～135℃
収縮開始温度：70℃
完全収縮温度：110℃以上
標準色
黒のみ
製作形状（例）
ストレート：T型・Y型
45°アングル・30°アングル・90°アングル
3分岐・4分岐　他
標準色
黒のみ


本製品は受注生産品につき、ロット・納期がかかります。
お問い合わせの際には、形状・材質及び熱融解接着剤の指定・数量などをお知らせください。

YLPET　熱収縮チューブ
PET製の収縮チューブで耐油性に優れ耐衝撃性・耐候性に優れています。		  収縮率2：1
623　446
特徴
ほとんどの酸・油に侵されません。
電池やコンデンサー、蛍光灯の保護に適しております。
耐溶剤性に優れる。
物理的、化学的および電気的性能に優れる。
製品仕様
使用温度範囲：-40～125℃
収縮開始温度：60℃
完全収縮温度：125℃以上
標準色
黒（その他の色はお問い合わせください）
認証規格
UL File No,E469056
型式 収縮前内径
（Φmm）		 折径
(mm)		 肉厚
(mm)		 横方向
収縮率(％)		 縦方向
収縮率(％)		 標準長
(m/巻)		 在庫
区分
YPET-3 3 5.6±0.2 0.08 48±4 8±3 100 ×
YPET-4 4 7.1±0.2 0.08 48±4 8±3 200 ×
YPET-5 5 9.0±0.2 0.08 48±4 8±3 ×
YPET-6 6 10.6±0.2 0.08 48±4 8±3 ×
YPET-6.3 6.3 11.0±0.2 0.08 48±4 8±3 ×
YPET-8 8 13.9±0.2 0.10 48±4 8±3 ×
YPET-10 10 16.9±0.3 0.10 48±4 8±3 ×
YPET-12 12 20.4±0.3 0.10 48±4 8±3 ×
YPET-12.5 12.5 21.2±0.3 0.10 48±4 8±3 ×
YPET-13 13 21.8±0.3 0.10 45±4 8±3 ×
YPET-14.5 14.5 24.1±0.3 0.10 45±4 8±3 ×
YPET-16 16 26.7±0.3 0.11 45±4 8±3 ×
YPET-18 18 29.8±0.3 0.11 45±4 8±3 ×
YPET-20 20 32.9±0.3 0.11 45±4 8±3 ×
YPET-22 22 36.2±0.3 0.11 45±4 8±3 ×
YPET-25 25 41.1±0.5 0.11 45±4 8±3 ×
YPET-30 30 49.1±0.5 0.11 45±4 8±3 ×
YPET-35 35 56.9±0.5 0.11 45±4 8±3 ×
YPET-40 40 64.0±1.5 0.13 45±4 8±3 100 ×
YPET-45 45 74.0±1.5 0.15 40±5 15±5 ×
YPET-50 50 84.5±1.5 0.20 40±5 15±5 ×
YPET-63.5 63.5 106.5±1.5 0.20 40±5 15±5 ×
YPET-70 70 114.0±1.5 0.20 40±5 15±5 ×
YPET-76 76 125.5±1.5 0.20 40±5 15±5 ×
YPET-89 89 145.5±1.5 0.20 40±5 15±5 ×
※取り消し線の製品は現在生産中止品となっております。（2020年12月21日）
在庫区分：◎標準在庫品（切売り可）　○準在庫商品　△メーカー在庫品（納期２～３週間程度）
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング品）も承りますのでお問い合わせ下さい。
※定尺品及び１５ｍ以上の切売りの場合、途中に１カ所以上の繋ぎ目がある場合がございます。
　（繋ぎ目無しを希望される場合は、弊社営業までお問い合わせ下さい。）

YLPET 物性値　　　(参考値です。規格値ではありません。)
特性項目 試験方法 特性値
引張強度 ASTM D 2671 ＞107 N/m2
破断伸び ASTM D 2671 ＞62％
吸水率 ASTM D570 ＜2.0％
絶縁耐力 ASTM D 2671 ＞15 KV/mm
体積抵抗率 ASTM D 2671 ＞1014Ω・cm
※上記の値や項目は、予告なく変更になる場合があります。

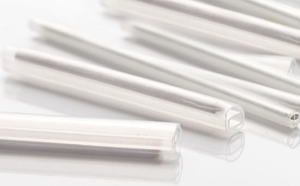

FOSP 光ファイバー融着スリーブ（単芯用）
光ファイバーの融着部の補強および保護に使用することができます		  収縮率2：1
623　446
特徴
防湿性と耐環境性に優れた熱融着の保護スリーブ。
熱融解チューブ、304ステンレス補強棒またはセラミック棒、架橋化ポリオレフィン熱収縮チューブで構成されています。
製品仕様
使用温度範囲：-45～100℃
収縮開始温度：70℃
完全収縮温度：120℃以上
標準色
透明のみ
※マ-キング：なし
 単芯用

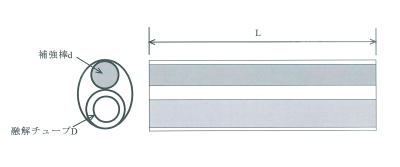

 スリーブ断面図
【単芯用】
型式 収縮後(mm) 長さ(mm)
（L）		 熱融解チューブ(mm)(D) ステンレス補強棒(mm)(d) 梱包数
（個/袋)		 在庫
区分
外径  内径 長さ 外径 長さ
大型
FOSP-61 3.0 61 1.5 61 1.5 56 100 ×
FOSP-45 3.0 45 1.5 45 1.5 41 100 ×
FOSP-23 3.0 23 1.5 23 1.5 18 100 ×
標準型
FOSP-61M 2.6 61 1.3 61 1.2 56 100 ×
FOSP-45M 2.6 45 1.3 45 1.2 41 100 ×
FOSP-40M 2.6 40 1.3 40 1.2 36 100 ×
FOSP-30M 2.6 30 1.3 30 1.2 26 100 ×
FOSP-25M 2.6 25 1.3 25 1.2 21 100 ×
小型
FOSP-40TS 1.5 40 0.5 40 0.7 39.5 100 ○
FOSP-060T 2.0 60 0.5 60 1.0 56 100 ×
FOSP-040T 2.0 40 0.5 40 1.0 36 100 ○
FOSP-60A 2.4 60 1.4 60 1.0 56 100 ×
FOSP-40A 2.4 40 1.4 40 1.0 36 100 ×
超小型
FOSP-40S 1.4 40 0.5 40 0.5 39.5 100 ×
FOSP-25S 1.4 25 0.5 25 0.5 24.5 100 ○
FOSP-18S 1.4 18 0.5 18 0.5 17 100 ×
FOSP-15S 1.4 15 0.5 15 0.5 15 100 ×
FOSP-10S 1.4 10 0.5 10 0.5 10 100 ×
※斜線の製品は現在、生産中止品となっております。（2019年10月7日）
在庫区分：◎標準在庫品（バラ売り可）　○準在庫商品　×受注生産品（ロット、納期はお問い合わせ下さい）

※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
 FOSP 物性値      (参考値です。規格値ではありません。)
特性項目 特性値 試験方法 代表値
縦方向収縮率 -5％～5％ ASTM D 2671 合格
引張強度 ≧10.3MPa ASTM D 2671 ≧18MPa
破断伸び ≧200％ ASTM D 2671 ≧700％
絶縁耐力 ≧19.7KV/mm IEC 243 ≧20KV/mm
※上記の値や項目は、予告なく変更になる場合があります。

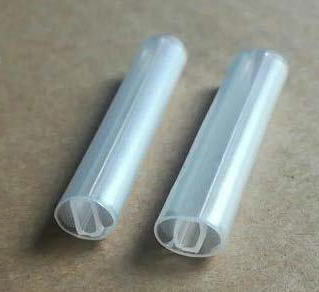

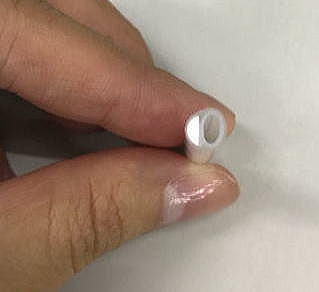

FOSP 光ファイバー融着スリーブ（多芯用）
光ファイバーの融着部の補強および保護に使用することができます
623　446
特徴
防湿性と耐環境性に優れた熱融着の保護スリーブ。
熱融解チューブ、304ステンレス補強棒またはセラミック棒、架橋化ポリオレフィン熱収縮チューブで構成されています。
製品仕様
使用温度範囲：-45～100℃
収縮開始温度：70℃
完全収縮温度：120℃以上
標準色
透明のみ
※マ-キング：なし
 多芯用
  スリーブ断面図
(単)		 スリーブ断面図
(複)

①補強棒
②熱溶融チューブ
③熱収縮チューブ
【多芯用】
型式 芯数 標準長 熱溶融チューブ (D) 補強棒(d)
（mm) 高さ（mm) 幅（mm) 長さ（mm) 幅（mm) 高さ（mm)
FOSP-4RD
補強棒（単）		 4芯 41.5 1.3 2.0 40 3.0±0.1 1.5±0.1
FOSP-4RS
補強棒（複）		  4芯  41.5 1.0 2.2 40 3.0±0.1 1.5±0.1
FOSP-6RD
補強棒（単）		 6芯 41.5 1.4 2.7 40 3.0±0.1 1.5±0.1
FOSP-6RS
補強棒（複）		 6芯 41.5 1.2 2.8 40 3.0±0.1 1.5±0.1
FOSP-8RD
補強棒（単）		 8芯 41.5 2.0 3.6 40 4.0±0.1 2.0±0.1
FOSP-8RS
補強棒（複）		  8芯  41.5 1.7 3.6 40 4.0±0.1 2.0±0.1
FOSP-12RD
補強棒（単）		 12芯 41.5 2.5 3.8 40 4.0±0.1 2.0±0.1
FOSP-12RS
補強棒（複）		 12芯 41.5 1.8 3.8 40 4.0±0.1 2.0±0.1

 FOSP 物性値      (参考値です。規格値ではありません。)
特性項目 特性値 試験方法 代表値
縦方向収縮率 -5％～5％ ASTM D 2671 合格
引張強度 ≧10.3MPa ASTM D 2671 ≧18MPa
破断伸び ≧200％ ASTM D 2671 ≧700％
絶縁耐力 ≧19.7KV/mm IEC 243 ≧20KV/mm
※上記の値や項目は、予告なく変更になる場合があります。
