GAST-A 125℃耐熱ハンダ入熱収縮スリーブ 623　446
※こちらの製品は、現在取り扱い中止品となっております。　（2019年7月22日）
収縮チューブの中にハンダが挿入されているので収縮完了と同時にハーネスのハンダ付けも完了します。
チューブはABSタイプを使用しておりますので、収縮後の防水性も問題ございません。
特徴
標準で４色ございますのでハーネスの識別も出来ます。
使用温度範囲
使用温度範囲：-55〜125℃
完全収縮温度：100℃
ハンダ融解開始温度：160℃
ハンダ完全融解温度：180℃
標準色
赤、青、黄、白
GAST-A 125℃耐熱ハンダ入熱収縮スリーブ
型式 最大線径(mm) 梱包(mm)
GAST-17 1.7 約23
GAST-27 2.7 約23
GAST-45 4.5 約40
GAST-60 6 約40

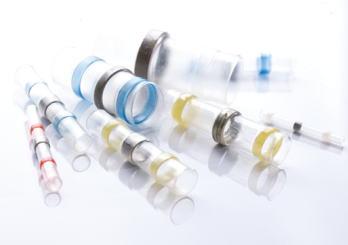

GAST-B 110℃ハンダ入熱収縮スリーブ
収縮完了と同時にハーネスのハンダ付けも完了します。		 収縮率2：1
623　446
特徴
収縮チューブの内面にハンダのリングが入っており、同時に電線の半田付けが行えます。またチューブの内面には接着層があり同時に防水も取れます。
製品仕様
連続使用温度範囲：-55〜125℃
収縮開始温度：80℃
完全収縮温度：110℃以上
ハンダ完全融解温度：138℃以上
標準色
赤、青、黄、白
※マーキング：なし


　　　　

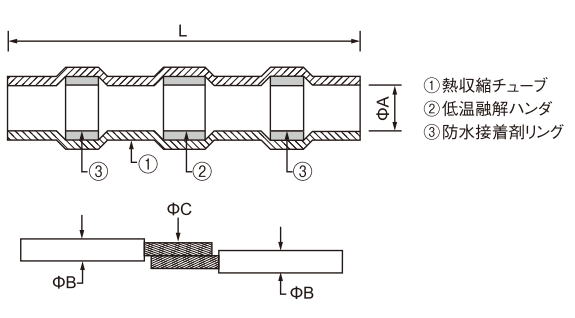

型式 寸法（mm) 電線サイズ（ｍｍ） 適応電線サイズ
AWG(mm2）		 標準色 梱包数
（個）		 在庫区分
A最小 L最大 ΦB最小 ΦB最大 ΦC最小
GAST-B1 1.7 26.5 1.0 1.7 0.76 26-24（0.25-0.34） 白 100 ○
GAST-B2 2.7 41.5 1.5 2.7 1.3 22-18（0.5-1.0） 赤 100 ○
GAST-B3 4.5 41.5 2.5 4.5 2.0 16-14（1.5-2.5） 青 100 ○
GAST-B4 6.0 41.5 3.3 6.0 3.0 12-10（4.0-6.0） 黄 100 ○
GAST-B11 11.5 35.5 6.4 11.5 4.5 10-6（6.0-14.0） 青 100 ×
GAST-B13 14.0 48.5 7..7 13.0 6.5 8-4（8.0-22.0） 青 100 ×

在庫区分：◎標準在庫品（バラ売り可）　○準在庫商品　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問合せ下さい。

GAST-B 物性値   (参考値です。規格値ではありません。)
特性項目 試験方法 特性値
絶縁耐力 ASTM D 2671 2.0 Kv/mm
※上記の値や項目は、予告なく変更になる場合があります。

GAST-C 175℃耐熱ハンダ入熱収縮スリーブ
アース線を簡単にかつ確実に接続できます。		 収縮率2：1
※こちらの製品は現在　「生産中止」　です。(2016年11月24日) 623　446
特徴
チューブはKYNARタイプを使用しております。　
耐摩耗性・耐薬品性に優れています。耐紫外線性に優れます。
製品仕様
使用温度範囲：-55〜150℃
完全収縮温度：140℃
完全融解温度：170℃
認証規格
外面収縮チューブ（KYNAR)：AMS-DTL-23053/8
内面ハンダ：すず63％　鉛　37％　
SRMAP　Per　QQ-S-571
アース引き込み線：SAE-AS22759/32/OR/4
標準色
赤、青、黄、白（その他の色はお問い合わせください）
GAST-C 175℃耐熱ハンダ入熱収縮スリーブ
GAST-C 175℃耐熱ハンダ入熱収縮スリーブ

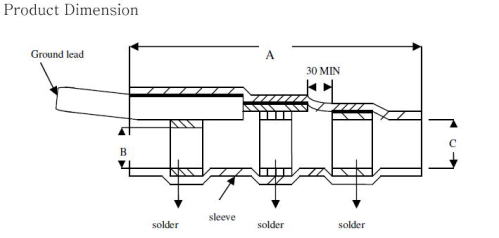

型式 各寸法（mm) 対象電線サイズ 在庫状況
A±0.07 B C 被覆外径 シールド外径
（最大） （最小）
GAST-C1 16.5 1.9 2.7 1.9 0.9 -
GAST-C2 16.5 2.7 3.7 2.7 1.4 -
GAST-C3 16.5 4.3 5.1 4.3 2.2 -
GAST-C4 19.1 6.0 6.5 6.0 3.3 -
GAST-C5 19.1 7.0 7.6 7.0 4.3 -

●：在庫有り　　−：お問い合わせください。
（※在庫状況は変動します、●がついているサイズでもお急ぎの場合はお問い合わせください。）
※在庫数・販売数量は変更になる場合がございますので都度、お問い合わせください。

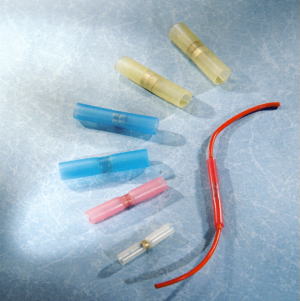

CRIMP　防水タイプ熱収縮圧着端子
圧着作業後に加熱処理すると結線部の防水処理が可能になります。		 収縮率3：1
623　446
特徴
チューブは2層の防水型です。収縮後は防水のほか、
振動部に対しても補強することが出来ます。
施工には専用圧着工具の使用をお勧めします。
（型式：CT2005）
製品仕様
使用温度範囲：-55〜125℃
収縮開始温度：80℃
完全収縮温度:130℃以上
認証規格
UL486　File No.E359300
標準色
赤、青、黄
※マーキング：なし
防水タイプ熱収縮圧着端子

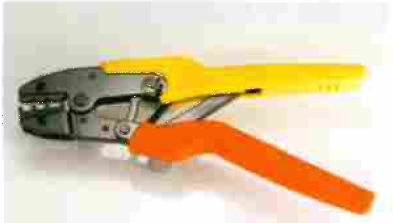

APO-PBS／CRIMP専用工具
型式：ＣＴ2005 CRIMP専用工具

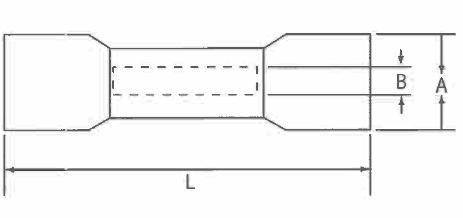

製品番号 寸法 (mm) 電線サイズ 標準色 梱包数
（個）		 在庫状況
A B L AWG. (mm2)
GBS-1 4.7 1.7 35 22-18 (0.5-1.0) 赤 100  △
GBS-2 5.7 2.4 36 16-14 (1.5-2.5) 青 100  △
GBS-5 6.7 3.6 42 12-10 (4.0-6.0) 黄 100  △

在庫区分：◎標準在庫品（バラ売り可）　○準在庫商品　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問合せ下さい。
CRIMP 物性値   (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
絶縁強度 2500V、60s　破壊無し ASTM D 2671 合格
防水性 1m×1hr、漏れ無し IP68 合格
※上記の値や項目は、予告なく変更になる場合があります。
