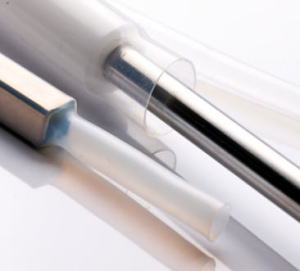

FEP 200℃ 高耐熱FEP製熱収縮チューブ
耐薬品性、耐摩耗性、耐熱性を要求される箇所の保護に最適です。		 収縮率1.25：1
623　446
特徴
強アルカリ溶剤と高温のフッ化ガス以外のほとんどの酸や
溶剤に耐性があります。
可塑剤や添加剤を含まないため、接触する液体や気体を
汚染することがありません。
絶縁性能に優れております。
製品仕様
使用温度範囲：-65〜200℃
収縮開始温度：60℃
完全収縮温度：120℃以上
標準色
透明のみ
※マーキング：なし

標準厚タイプ

型式 収縮前　（mm） 収縮後　(mm) 単長
( m /本)		  在庫区分
内径 肉厚 内径 肉厚
FEP-4.7 4.7 0.2 3.8 0.25 1 ×
FEP-5.5 5.5 0.2 4.5 0.25 1 ×
FEP-7 7.0 0.2 5.6 0.25 1 ×
FEP-9 9.0 0.2 7.5 0.26 1 ×
FEP-11.5 11.5 0.25 9.3 0.30 1 ×
FEP-14.5 14.5 0.3 11.7 0.37 1 ×
FEP-19 19.0 0.3 15.3 0.37 1 ×
FEP-24 24.0 0.4 19.3 0.5 1 ×
FEP-28 28.0 0.4 22.5 0.5 1 ×
FEP-35 35.0 0.4 28.1 0.5 1 ×
FEP-44 44.0 0.4 36.1 0.5 1 ×
FEP-54 54.0 0.4 43.3 0.5 1 ×
FEP-66 66.0 0.4 52.9 0.5 1 ×
FEP-78 78.0 0.4 62.5 0.5 1 ×
FEP-90 90 0.4 72.1 0.5 1 ×
FEP-103 103.0 0.4 82.5 0.5 1 ×

在庫区分：◎標準在庫品（バラ売り可）　○準在庫商品　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色）も承りますのでお問い合わせ下さい。


薄肉タイプ

型式 収縮前　（mm） 収縮後　(mm) 単長
( m /本)		  在庫区分
内径 肉厚 内径 肉厚
FEPTW-7 7.0 0.15 5.6 0.2 1 ×
FEPTW-9 9.0 0.15 7.5 0.2 1 ×
FEPTW-11.5 11.5 0.2 9.3 0.26 1 ×
FEPTW-14.5 14.5 0.2 11.7 0.26 1 ×
FEPTW-16.5 16.5 0.2 13.2 0.26 1 ×
FEPTW-19 19.0 0.2 15.3 0.26 1 ×
FEPTW-24 24.0 0.2 19.3 0.26 1 ×
FEPTW-28 28.0 0.2 22.5 0.26 1 ×
FEPTW-35 35.0 0.2 28.1 0.26 1 ×
FEPTW-44 44.0 0.2 36.1 0.3 1 ×
FEPTW-54 54.0 0.2 43.3 0.3 1 ×
FEPTW-66 66.0 0.3 52.9 0.4 1 ×
FEPTW-78 78.0 0.3 62.5 0.4 1 ×

在庫区分：◎標準在庫品（バラ売り可）　○準在庫商品　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問合せ下さい。
※カット品・特注品（サイズ・色）も承りますのでお問い合わせ下さい。
FEP 物性値   (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
縦方向収縮率 ±5％ ASTM D 2671 合格
引張強度 ≧13.8MPa ASTM D 2671 ≧20MPa
破断伸び ≧150％ ASTM D 2671 ≧250％
耐電圧（2500V、60s） 破壊無し ASTM D 2671 合格
体積抵抗率 ≧1015Ω．cm ASTM D 2671 ≧1016Ω．cm
腐食性（158℃、168hrs） 腐食無し ASTM D 2671 合格
難燃性 VW-1 UL 224 合格
※上記の値や項目は、予告なく変更になる場合があります。


PTFE 260℃高耐熱PTFE製熱収縮チューブ
PTFE製の収縮チューブで耐薬品性、耐摩耗性、耐熱性に優れます。		 収縮率1.6：1
623　446

特徴
ほとんどの溶剤、酸、アルカリに耐性があります
絶縁性能・耐紫外線性・耐摩耗性に優れております。
製品仕様
使用温度範囲：-65〜260℃
完全収縮温度：350℃以上
標準色
乳白色のみ
※マーキング：なし

型式 収縮前(mm) 収縮後(mm) 単長
(m／本)		 在庫区分
内径 内径 肉厚
PTFE-AWG16 2.36 1.6 0.30 1.22 ×
PTFE-AWG14 3.05 2.0 0.30 1.22 ×
PTFE-AWG12 3.81 2.4 0.30 1.22 ×
PTFE-AWG10 4.85 3.0 0.30 1.22 ×
PTFE-AWG8 6.1 3.6 0.38 1.22 ×
PTFE-AWG6 7.67 4.6 0.38 1.22 ×
PTFE-AWG4 9.4 5.6 0.38 1.22 ×
PTFE-AWG2 10.92 7.0 0.38 1.22 ×
PTFE-AWG0 11.94 8.7 0.38 1.22 ×

在庫区分：◎標準在庫品（バラ売り可）　○準在庫商品　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色）も承りますのでお問い合わせ下さい。
※薄肉タイプ＜４：１＞収縮タイプも御座いますのでお問合せ下さい。
PTFE 物性値   (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
引張強度 ≧17.3MPa ASTM D 2671 ≧22MPa
破断伸び ≧200％ ASTM D 2671 ≧300％
熱衝撃(400℃、4hrs) 亀裂無し ASTM D 2671 合格
低温曲げ(-65℃、4hrs) 亀裂無し ASTM D 2671 合格
難燃性 VW-1 UL224 合格
体積抵抗率 ≧1015Ω.cm ASTM D 2671 ≧1015Ω.cm
耐電圧 ≧34kV/mm ASTM D 2671 ≧34kV/mm
銅腐食性（158℃、168hrs） 腐食無し ASTM D 2671 合格
※上記の値や項目は、予告なく変更になる場合があります。

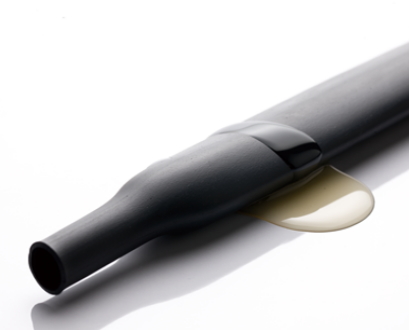

DR 耐油性高耐熱エラストマー熱収縮チューブ
柔軟性のある特殊エラストマー製でハーネス保護に適してます。		 収縮率2：1
623　446
特徴
軽油や鉱物油などに耐性がありますので特殊車両など
過酷な環境で使用される車両・船舶のハーネス保護に
適しております。
耐化学性・耐摩耗性に優れています。
耐油性・難燃性に優れています。
製品仕様
使用温度範囲：-75〜150℃
最低収縮温度：100℃
完全収縮温度：150℃以上
標準色
黒のみ
※マーキング：なし

型式 収縮前(mm) 収縮後(mm） 単長
（m/巻)		 在庫区分
内径 内径 肉厚
DR-1/8(3.2mm) 3.2 1.6 0.76 100 ×
DR-3/16(4.8mm) 4.8 2.4 0.84 100 ×
DR-1/4(6.4mm) 6.4 3.2 0.89 100 ×
DR-3/8(9.5mm) 9.5 4.8 1.02 50 ×
DR-1/2(12.7mm) 12.7 6.4 1.22 50 ×
DR-3/4(19.1mm) 19.1 9.5 1.45 30 ×
DR-1(25.4mm) 25.4 12.7 1.78 30 ×
DR-1-1/2(38.1mm) 38.1 19.0 2.40 30 ×
DR-2(50.8mm) 50.8 25.4 2.40 25 ×

在庫区分：◎標準在庫品（バラ売り可）　○準在庫商品　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色）も承りますのでお問い合わせ下さい。
※定尺品及び15ｍ以上の切売りの場合、途中に1カ所以上の繋ぎ目がある場合がございます。
　（繋ぎ目無しを希望される場合は、弊社営業までお問合せ下さい）
DR 物性値   (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
引張強度 ≧10.3MPa ASTM D 2671 ≧13MPa
老化後引張強度 (150℃、168hrs) 初期の70％以上 ASTM D 2671 ≧70％
伸び ≧250％ ASTM D 2671 ≧350％
老化後伸び (150℃、168hrs) ≧200％ ASTM D 2671 ≧300％
熱衝撃（200℃、4hrs） 亀裂無し ASTM D 2671 合格
低温曲げ (-55℃、4hrs) 亀裂無し ASTM D 2671 合格
耐電圧（2500V、60s） 破壊無し ASTM D 2671 合格
絶縁耐力 ≧11.9kV/mm ASTM D 2671 ≧16kV/mm
体積抵抗率 ≧109Ω・cm ASTM D 876 ≧1010Ω・cm
銅腐食性（158℃、168hrs） 腐食無し ASTM D 2671 合格
難燃性 1分間以内自然と消す UL224 合格
23℃、24hrs 液体に浸食後 ※1
引張強度 ≧10.3MPa ASTM D 2671 ≧12MPa
破断伸び ≧200％ ASTM D 2671 ≧300％
絶縁耐力 ≧7.9kV/mm ASTM D 2671 ≧12kV/mm
※ 上記の値や項目は、予告なく変更になる場合があります。
※1. 液体は潤滑油、作動油、除氷液、軽油、5%NaCl液それぞれ個別に浸食させた後のデータとなります。

FEP 200℃ 高耐熱FEP製熱収縮チューブ
耐薬品性、耐摩耗性、耐熱性を要求される箇所の保護に最適です。		 収縮率1.6：1
623
特徴
強アルカリ溶剤と高温のフッ化ガス以外のほとんどの酸や
溶剤に耐性があります。
可塑剤や添加剤を含まないため、接触する液体や気体を
汚染することがありません。
難燃性・耐化学性・絶縁性・耐摩耗性に優れております。
製品仕様
使用温度範囲：-65〜200℃
収縮開始温度：60℃
完全収縮温度：120℃以上
標準色
透明のみ
※マーキング：なし

型式 収縮前　（mm） 収縮後　(mm) 標準長
( m )
内径 肉厚 内径 肉厚
FEP-1.6X-3.2 3.2 0.15 1.92 0.2 1.2
FEP-1.6X-4.8 4.8 0.15 2.92 0.25 1.2
FEP-1.6X-6.4 6.4 0.18 3.82 0.25 1.2
FEP-1.6X-9.5 9.5 0.2 5.72 0.32 1.2
FEP-1.6X-12.7 12.7 0.25 7.62 0.4 1.2

FEP 物性値   (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
縦方向収縮率 ±5％ ASTM D 2671 合格
引張強度 ≧13.8MPa ASTM D 2671 ≧20MPa
破断伸び ≧150％ ASTM D 2671 ≧250％
耐電圧（2500V、60s） 破壊無し ASTM D 2671 合格
体積抵抗率 ≧1015Ω．cm ASTM D 2671 ≧1016Ω．cm
腐食性（158℃、168hrs） 腐食無し ASTM D 2671 合格
難燃性 VW-1 UL 224 合格
※上記の値や項目は、予告なく変更になる場合があります。
