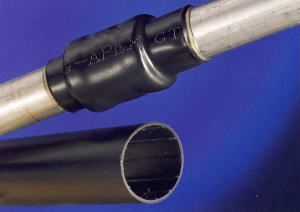

ATM 中肉厚防水型ポリオレフィン熱収縮チューブ
チューブ内面に熱融解性の接着剤付きで防水性があります。		 収縮率3：1
623　446

特徴
チューブの内面に熱融解性の接着剤が付いているため防水性を
必要とする場所に最適です。
耐腐食性・耐摩耗性に優れていますので通信ケーブルの保護や
薬品の搬送ラインに最適です。
絶縁性能・防水性・耐紫外線性に優れています。

製品仕様
使用温度範囲：-55〜110℃
収縮開始温度：80℃
完全収縮温度：120℃以上

標準色
黒のみ
マーキングあり
ATM/GTM中肉厚2層タイプポリオレフィン熱収縮チューブ

イラックススリーブSCM2
及び
MWTM 相当 となります。

型式 収縮前
(mm)		 収縮後(mm)
 単長
(m／本)		 在庫区分
 内径 内径 肉厚
ATM-8/2 8.0 2.0 1.7 1.22 ○
ATM-12/3 12.0 3.0 2.0 1.22 ○
ATM-16/5 16.0 5.0 2.2 1.22 ○
ATM-19/5 19.0 5.0 2.2 1.22 ○
ATM-22/6 22.0 6.0 2.5 1.22 ○
ATM-28/6 28.0 6.0 2.5 1.22 ○
ATM-33/8 33.0 8.0 2.6 1.22 ○
ATM-40/12 40.0 12.0 2.6 1.22 ○
ATM-44/14 44.0 14.0 2.6 1.22 ○
ATM-55/16 55.0 16.0 2.7 1.22 ○
ATM-65/19 65.0 19.0 2.8 1.22 ○
ATM-75/22 75.0 22.0 3.0 1.22 ○
ATM-85/25 85.0 25.0 3.0 1.22 ○
ATM-95/25 95.0 25.0 3.0 1.22 ○
ATM-115/34 115.0 34.0 3.0 1.22 ○
ATM-140/42 140.0 42.0 3.0 1.22 ○
ATM-160/50 160.0 50.0 3.0 1.22 ○
ATM-180/58 180.0 58.0 3.0 1.22 ×
ATM-205/65 205.0 65.0 3.0 1.22 ×
ATM-235/65 235.0 65.0 3.0 1.22 ×
ATM-265/75 265.0 75.0 3.0 1.22 ×
ATM-350/100 350.0 100.0 4.3 1.22 ×

※斜線の製品は現在生産中止品となっております。（2019年10月8日）
在庫区分：◎標準在庫品（切売り可）　○準在庫商品（色による）　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング品・ノーマーキング品）も承りますのでお問い合わせ下さい。
 ATM 物性値    (参考値です。規格値ではありません。)
特性項目 試験方法 特性値
引張強度 ASTM D 2671 ≧12MPa
破断伸び ASTM D 2671 ≧350％
老化後破断伸び（150℃、168hrs） ASTM D 2671 ≧300％
絶縁耐力 ASTM D 2671 ≧20kV/mm
体積抵抗率 ASTM D 2671 ≧1012Ω.cm
銅安定性 ASTM D 2671 合格
※上記の値や項目は、予告なく変更になる場合があります。


熱融解性接着剤の基本特性
特性項目 試験方法 特性値
吸水性 ISO 62 ＜0.2％
剥離強度(PE) DIN 30672 4N/cm
※上記の値や項目は、予告なく変更になる場合があります。

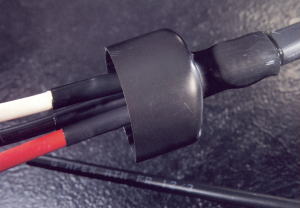

ATM-FR　
難燃中肉厚2層タイプポリオレフィン熱収縮チューブ
チューブの内面に熱融解性の接着剤付き。船舶ハーネスの保護に		 収縮率3：1
623　446
特徴
チューブの内面に熱融解性の接着剤が付いているため
防水性を必要とする場所、特に耐塩水性が優れておりますので
船舶ハーネスの保護に最適です。
難燃性・耐摩耗性に優れる。また耐紫外線性・防湿性・耐候性に
優れる。

製品仕様
使用温度範囲：-55〜110℃
収縮開始温度：80℃
完全収縮温度：120℃以上

標準色
黒のみ
マーキングなし


 ATM-FR(難燃中肉厚2層タイプポリオレフィン熱収縮チューブ)


型式 収縮前
(mm)		 収縮後(mm) 梱包
(m)		 在庫区分
内径 内径 肉厚
ATMFR-22 22.0 6.0 2.5 1.22 ×
ATMFR-33 33.0 8.0 2.5 1.22 ×
ATMFR-40 40.0 12.0 2.5 1.22 ×
ATMFR-55 55.0 16.0 2.7 1.22 ×
ATMFR-65 65.0 19.0 2.8 1.22 ×
ATMFR-75 75.0 22.0 3.0 1.22 ×
ATMFR-95 95.0 25.0 3.0 1.22 ×
ATMFR-115 115.0 34.0 3.0 1.22 ×
ATMFR-140 140.0 42.0 3.0 1.22 ×
ATMFR-160 160.0 50.0  3.0 1.22  ×

在庫区分：◎標準在庫品（切売り可）　○準在庫商品（色による）　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング品・ノーマーキング品）も承りますのでお問い合わせ下さい。

 ATMFR 物性値     (参考値です。規格値ではありません。)
外層チューブ
特性項目 試験方法 特性値
引張強度 ASTM D2671 ≧12MPa
老化後引張強度　(150℃、168hrs) ASTM D2671 ≧12MPa
破断伸び ASTM D2671 ≧350％
老化後破断伸び（150℃、168hrs) ASTM D2671 ≧300%
絶縁耐力 ASTM D 2671 ≧１0kV/mm
体積抵抗率 ASTM D2671 ≧1012Ω.cm
難燃性 UL224 ATF合格
※上記の値や項目は、予告なく変更になる場合があります。


接着剤の物性値
特性項目 試験方法 特性値
吸水性 ISO 62 ＜0.2％
剥離強度(PE) DIN 30672 4N/cm
※上記の値や項目は、予告なく変更になる場合があります。

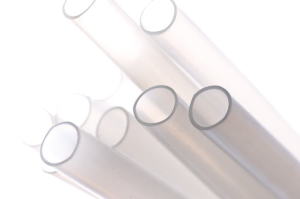

AOS
中肉厚柔軟防水型ポリオレフィン熱収縮チューブ　
防水性・耐候性に優れ室外設備・CATV・船舶等の防水に最適です		  収縮率４：１
623　446

特徴
室外設備やCATV、船舶などの密封防水に適しています。
柔軟なポリオレフィン樹脂と熱融解性接着剤の組み合わせに
より防水性、耐候性、耐腐食性に優れています。

使用温度範囲
使用温度範囲：-55〜110℃
収縮開始温度：80℃
完全収縮温度：120℃以上

標準色
透明のみ
※マーキング：なし

型式 収縮前(mm)
 収縮後(mm) 単長
(m／本)		 在庫区分
内径(最小) 内径(最大) 肉厚(最小)
AOS-6 6 1.5 1.8 1.22 ×
AOS-8 8 2 1.8 1.22 ×
AOS-12 12 3 2.3 1.22 ×
AOS-20 20 5 2.5 1.22 ×

※斜線の製品は現在生産中止品となっております。（2022年11月16日）
在庫区分：◎標準在庫品（切売り可）　○準在庫商品 　△メーカー在庫品（納期２〜３週間程度)
　　 　　　　 ×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング品）も承りますのでお問い合わせ下さい。

 AOS  物性値     (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
引張強度 ≧10.3MPa ASTM D2671 ≧21MPa
老化後引張強度（158℃、168hrs） 老化前70％以上 ASTM D2671 ≧70％
破断伸び ≧200％ ASTM D2671 ≧550％
老化後破断伸び（158℃、168hrs） ≧200％ ASTM D2671 ≧524％
耐電圧（2500V、60s） 破壊無し ASTM D2671 合格
体積抵抗率 ≧1013Ω.cm ASTM D2671 ≧1013Ω.cm
銅腐蝕性（158℃、168hrs） 腐蝕無し ASTM D2671 合格
※上記の値や項目は、予告なく変更になる場合があります。
