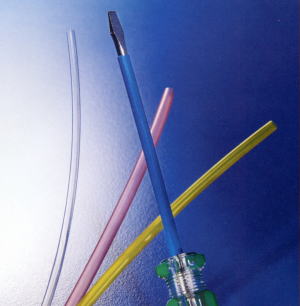

G5　難燃ポリオレフィン熱収縮チューブ
一般用途として電気部品の絶縁、電線被覆や識別用で使用出来ます。		 収縮率2：1
623　446
特徴
柔軟性に富み、耐溶剤性に優れる。
物理的・化学的・電気的性能に優れる。
RoHS指令に適合しております。

製品仕様
使用温度範囲：-55〜125℃
収縮開始温度：70℃
完全収縮温度：110℃以上
認証規格
UL/CSA規格に適合しております。
UL224 FileNo.E255532, 125℃ VW-1 600V

標準色
黒、白、赤、青、黄、緑
（その他の色はお問い合わせください。）

マーキング
30φ以下：あり
35φ以上：なし

※G5-20Nと、G5-30Nはﾉｰﾏｰｷﾝｸﾞで色/黒、青、黄、赤は在庫品扱い（1巻から販売可能）です。
VERSAFIT V2 及び
SUMIチューブFZ・F2Z・LB 相当となります。
型式 サイズ
(mm)		 収縮前(mm) 収縮後(mm) 単長
(m/巻)		 在庫区分
内径 肉厚 内径 肉厚
G5-0.8 0.8 1.0±0.2 0.15 0.60 0.25 200 ◎（黒のみ）
G5-1.0 1 1.5±0.3 0.2 0.70 0.33 200 ◎
G5-1.5 1.5 2.0±0.3 0.2 0.80 0.34 200 ◎
G5-2.0 2 2.5±0.3 0.20 1.1 0.34 200 ◎
G5-2.5 2.5 3.0±0.3 0.25 1.25 0.42 200 ◎
G5-3.0 3 3.5±0.3 0.25 1.5 0.42 200 ◎
G5-3.5 3.5 4.0±0.3 0.25 1.75 0.42 200 ◎
G5-4.0 4 4.5±0.3 0.25 2.0 0.42 200 ◎
G5-4.5 4.5 5.0±0.3 0.25 2..25 0.42 100 ◎
G5-5.0 5 5.5±0.3 0.28 2.5 0.52 100 ◎
G5-6.0 6 6.5±0.3 0.28 3.0 0.52 100 ◎
G5-7.0 7 7.6±0.3 0.3 3.5 0.56 100 ◎
G5-8.0 8 8.6±0.3 0.3 4.0 0.56 100 ◎
G5-9.0 9 9.6±0.3 0.3 4.5 0.56 100 ◎
G5-10.0 10 10.7±0.4 0.3 5.0 0.56 100 ◎
G5-11.0 11 11.7±0.4 0.3 5.5 0.56 100 ◎
G5-12.0 12 12.7±0.4 0.3 6.0 0.56 100 ◎
G5-13.0 13 13.7±0.4 0.35 6.5 0.69 100 ◎
G5-14.0 14 14.7±0.4 0.35 7.0 0.69 100 ◎
G5-15.0 15 15.7±0.5 0.35 7.5 0.69 100 ◎
G5-16.0 16 16.7±0.5 0.35 8.0 0.69 100 ○
G5-17.0 17 17.7±0.5 0.35 8.5 0.69 100 ○
G5-18.0 18 19.0±0.5 0.4 9.0 0.77 100 ○
G5-20.0 20 21.0±0.5 0.4 10.0 0.77 100 ○
G5-20N  20 21.0±0.5 0.4 10.0 0.77 100 ○
G5-22.0 22 23.0±0.5 0.4 11.0 0.77 100 ○
G5-25.0 25 26.0±1.0 0.45 12.5 0.87 50 ○
G5-28.0 28 29.0±1.0 0.45 14.0 0.87 50 ○
G5-30.0 30 31.5±1.0 0.45 15.0 0.87 50 ○
G5-30N 30 31.5±1.0 0.45 15.0 0.87 50 ○
G5-35.0 35 36.5±1.0 0.5 17.5 0.97 50 ○
G5-40.0 40 42.0±1.5 0.5 20.0 0.97 50 ○
G5-45.0 45 47.0±1.5 0.5 22.5 0.97 25 ○
G5-50.0 50 53.0±2.0 0.55 25.0 0.97 25 ○
G5-60.0 60 63.0±3.0 0.6 30.0 1.17 25 ○
G5-70.0 70 71.0±3.0 0.6 35.0 1.17 25 ○
G5-80.0 80 81.0±3.0 0.65 40.0 1.2 25 ○
G5-90.0 90 91.0±3.0 0.75 45.0 1.3 25 ○
G5-100 100 101.0±3.0 0.75 50.0 1.3 25 ○
G5-120 120 121.0±4.0 0.8 60.0 1.4 15 ○
G5-150 150 151.0±4.0 0.8 75.0 1.5 15 ○
G5-180 180 181.0±4.0 0.8 90.0 1.6 15 ○
G5-210 210 215.0±5.0 0.75 105.0 1.46 25 ×
G5-230 230 235.0±5.0 0.75 115.0 1.46 25 ×
G5-250 250 250.0±5.0 0.75 125.0 1.46 25 ×
G5-300 300 305.0±5.0 1.20 150.0 2.6 15 ×

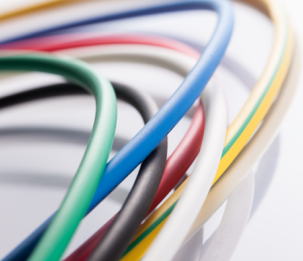

6色のカラーバリエーション
〜φ180迄の大口径収縮チューブ









■受注生産品
Ｇ5ストレートパック
ノーマキング品
※最低ロット1000ｍ以上
在庫区分：◎標準在庫品（切売り可）　○準在庫商品 　△メーカー在庫品（納期２〜３週間程度）
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合があるので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング品・ノーマーキング品）も承りますのでお問い合わせ下さい。
※φ210 以上のサイズは在庫が置かない製品であり、 基本受注生産となります。
※サイズ関係なく、 ROLL 品のつなぎ目は 0-2 箇所です。
　　つなぎ目無し品をご希望の場合、 お問い合わせください。

G5 物性値     (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
縦方向伸び率（150℃、3min） -10％〜10％ ASTM D 2671 合格
引張強度（500mm/min） ≧10.3MPa ASTM D 2671 ≧11.3MPa
老化後引張強度（158℃、168hrs) 引張残率70％以上 ASTM D 2671 ≧80％
破断伸び（500mm/min） ≧200％ ASTM D 2671 ≧400％
老化後伸び（158℃、168hrs) ≧100％ ASTM D 2671 ≧200％
熱衝撃　(200℃、4hrs) 亀裂無し ASTM D 2671 合格
低温曲げ（-30℃、1hr) 亀裂無し ASTM D 2671 合格
耐電圧（2500V、60s） 破壊無し UL224 合格
絶縁耐力 ≧19.7kV/mm ASTM D 2671 22kV/mm
体積抵抗性 ≧1014Ω・cm ASTM D 2671 ≧1014Ω・cm
難燃性 VW-1 UL224 合格
※上記の値や項目は、予告なく変更になる場合があります。
G5CB
薄肉難燃ポリオレフィン熱収縮チューブ
肉厚が薄く、低温・短時間で収縮が可能		 収縮率2：1
623　446
特徴
肉厚が薄く低温で収縮が可能なため収縮時間の短縮がはかれる。
低温で収縮するため温度を掛かけることが出来ない部品の保護に使用。
柔軟性に富み、難燃性に優れる。
物理的・科学的・電気的性能に優れる。

製品仕様
使用温度範囲：-55〜125℃
収縮開始温度：60℃
完全収縮温度：110℃以上

認証規格
UL/CSA規格に適合しております。
UL224 FileNo.E255532, 125℃ VW-1 300V

標準色
黒のみ（その他の色はお問い合わせください。）

※マーキング：あり

VERSAFIT V4
及びSUMI-F3Z,F4Z相当となります。
型式 サイズ
(mm)		 収縮前(mm) 収縮後(mm) 単長
(m/巻)		 在庫区分
内径 肉厚 内径 肉厚
G5CB-1.0 1 1.4±0.2 0.13 0.7 0.2 200 ◎
G5CB-1.5 1.5 1.9±0.2 0.13 0.85 0.2 200 ◎
G5CB-2.0 2 2.4±0.2 0.13 1.0 0.22 200 ◎
G5CB-2.5 2.5 2.8±0.3 0.13 1.3 0.25 200 ◎
G5CB-3.0 3 3.4±0.3 0.13 1.5 0.28 200 ◎
G5CB-3.5 3.5 3.9±0.3 0.13 1.75 0.25 200 ◎
G5CB-4.0 4 4.4±0.3 0.15 2.0 0.25 200 ◎
G5CB-4.5 4.5 5.0±0.3  0.15 2.25 0.25 100 ◎
G5CB-5.0 5 5.5±0.3 0.15 2.5 0.25 100 ◎
G5CB-6.0 6 6.5±0.3 0.15 3.0 0.28 100 ◎
G5CB-7.0 7 7.5±0.3 0.15 3.5 0.28 100 ◎
G5CB-8.0 8 8.6±0.4 0.15 4.0 0.28 100 ◎
G5CB-9.0 9 9.6±0.4 0.15 4.5 0.28 100 ◎
G5CB-10.0 10 10.6±0.4 0.15 5.0 0.28 100 ◎
G5CB-11.0 11 11.6±0.4 0.18 5.5 0.28 100 ◎
G5CB-12.0 12 12.6±0.4 0.2 6.0 0.28 100 ◎
G5CB-13.0 13 13.6±0.4 0.2 6.5 0.3 100 ◎
G5CB-14.0 14 14.6±0.4 0.2 7.0 0.3 100 ◎
G5CB-15.0 15 15.6±0.5 0.2 7.5 0.32 100 ◎
G5CB-16.0 16 16.6±0.5 0.2 8.0 0.32 100 ○
G5CB-18.0 18 18.6±0.5 0.22 9.0 0.36 100 ○
G5CB-20.0 20 21.0±1.0 0.25 10.0 0.36 100 ×
G5CB-22.0 22 23.0±1.0 0.25 11.0 0.4 100 ×
G5CB-25.0 25 26.0±1.0 0.25 12.5 0.4 100 ○

在庫区分：◎標準在庫品（切売り可）　○準在庫商品（色による）　△メーカー在庫品（納期２〜３週間程度）
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合があるので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング品・ノーマーキング品）も承りますのでお問い合わせ下さい。
※定尺品及び１５ｍ以上の切売りの場合、途中に１カ所以上の繋ぎ目がある場合がございます。
　（繋ぎ目無しを希望される場合は、弊社営業までお問い合わせ下さい。）
※赤文字の製品については、在庫がなくなり次第、受注生産品となります。
※取り消し線の製品は現在、生産中止品となっております（2022年11月17日）

G5CB 物性値     (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
縦方向伸び率（150℃、3min） -10％〜10％ ASTM D 2671 合格
引張強度（500mm/min） ≧10.3MPa ASTM D 638 ≧11.3MPa
老化後引張強度（158℃、168hrs) 引張残率70％以上 ASTM D 638 ≧80％
破断伸び（500mm/min） ≧200％ ASTM D 638 ≧400％
老化後伸び（158℃、168hrs) ≧100％ ASTM D 638 ≧200％
熱衝撃　(200℃、4hrs) 亀裂無し ASTM D 2671 合格
低温曲げ（-30℃、1hr) 亀裂無し ASTM D 2671 合格
耐電圧（2500V、60s） 破壊無し UL224 合格
絶縁耐力 ≧19.7kV/mm ASTM D 2671 22kV/mm
体積抵抗性 ≧1014Ω・cm ASTM D 876 ≧1014Ω・cm
難燃性 VW-1 UL224 合格
※上記の値や項目は、予告なく変更になる場合があります。
G1 一般用ポリオレフィン熱収縮チューブ　
透明で光沢があるため、光を良く通します。		 収縮率2：1
623　446
特徴
透明で光沢が有るため、光を良く通します。
低温で収縮するため作業性が良好です
柔軟性に富み、透明性に優れます。
物理的・化学的・電気的特性に優れます。

製品仕様
連続使用温度範囲：-55〜105℃
収縮開始温度：70℃
完全収縮温度：100℃以上

標準色
透明および黒の一部サイズ
（その他の色はお問い合わせください）

※マーキング：なし
 G1 (ポリオレフィン熱収縮チューブ)
SUMIチューブA、C 相当となります。
型式 サイズ 収縮前(mm) 収縮後(mm) 単長
(m/巻)		 在庫区分
(mm) 内径 肉厚 内径 肉厚
G1-1.0 1 1.5±0.3 0.20 0.7 0.33 200 ◎
G1-1.5 1.5 2.0±0.3 0.20 0.8 0.34 200 ◎
G1-2.0 2 2.5±0.3 0.20 1.1 0.34 200 ◎
G1-2.5 2.5 3.0±0.3 0.25 1.25 0.42 200 ◎
G1-3.0 3 3.5±0.3 0.25 1.5 0.42 200 ◎
G1-3.5 3.5 4.0±0.3 0.25 1.75 0.42 200 ◎
G1-4.0 4 4.5±0.3 0.25 2.0 0.42 200 ◎
G1-4.5 4.5 5.0±0.3 0.25 2.25 0.42 100 ◎
G1-5.0 5 5.5±0.3 0.28 2.5 0.52 100 ◎
G1-6.0 6 6.5±0.3 0.28 3.0 0.52 100 ◎
G1-7.0 7 7.6±0.3 0.30 3.5 0.56 100 ◎
G1-8.0 8 8.6±0.3 0.30 4.0 0.56 100 ◎
G1-9.0 9 9.6±0.3 0.30 4.5 0.56 100 ◎
G1-10.0 10 10.7±0.4 0.30 5.0 0.56 100 ◎
G1-11.0 11 11.7±0.4 0.30 5.5 0.56 100 ◎
G1-12.0 12 12.7±0.4 0.30 6.0 0.56 100 ◎
G1-13.0 13 13.7±0.4 0.35 6.5 0.69 100 ◎
G1-14.0 14 14.7±0.4 0.35 7.0 0.69 100 ◎
G1-15.0 15 15.7±0.5 0.35 7.5 0.69 100 ◎
G1-16.0 16 16.7±0.5 0.35 8.0 0.69 100 ◎
G1-17.0 17 17.7±0.6 0.35 8.5 0.69 100 ◎
G1-18.0 18 19.0±0.5 0.40 9.0 0.77 100 ◎
G1-20.0 20 21.0±0.5 0.40 10.0 0.77 100 ◎
G1-22.0 22 23.0±0.5 0.40 11.0 0.77 100 ◎
G1-25.0 25 26.0±1.0 0.45 12.5 0.87 50 ◎
G1-28.0 28 29.0±1.0 0.45 14.0 0.87 50 ○
G1-30.0 30 31.5±1.0 0.45 15.0 0.87 50 ○
G1-35.0 35 36.5±1.0 0.50 17.5 0.97 50 ○
G1-40.0 40 42.0±1.5 0.50 20.0 0.97 50 ○
G1-45.0 45 47.0±1.5 0.50 22.5 0.97 25 ×
G1-50.0 50 53.0±2.0 0.55 25.0 0.97 25 ○
G1-60.0 60 63.0±3.0 0.6 30.0 1.17 25 ○

在庫区分：◎標準在庫品（切売り可）　○準在庫商品　　△メーカー在庫品（納期２〜３週間程度）
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合があるので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング品・ノーマーキング品）も承りますのでお問い合わせ下さい。
※定尺品及び１５ｍ以上の切売りの場合、途中に１カ所以上の繋ぎ目がある場合がございます。
　（繋ぎ目無しを希望される場合は、弊社営業までお問い合わせ下さい。）


G1 物性値     (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
同心率 ≧70％ ASTM D 2671 ≧70％
引張強度 ≧10.3MPa ASTM D 2671 ≧14.0MPa
破断伸び ≧200％ ASTM D 2671 ≧400％
耐電圧（2500V、60s） 破壊無し UL224 合格
体積抵抗率 ≧1014Ω・cm ASTM D 2671 ≧1014Ω・cm
※上記の値や項目は、予告なく変更になる場合があります。
