G5-3X （高収縮難燃ポリオレフィン熱収縮チューブ)
1/3まで収縮しますので継ぎ目など段差のある場所にもフィット
 収縮率3：1
623　446
特徴

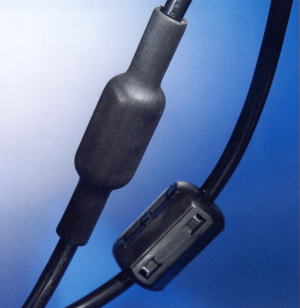

約1/3まで収縮するため段差のある箇所やコネクター接続部、ケーブル接合部の保護に最適です。
柔軟性に富み、耐溶剤性に優れる。
物理的・科学的・電気的性能に優れる。

製品仕様
使用温度範囲：-55〜135℃
収縮開始温度：70℃
完全収縮温度：110℃以上

認証規格
UL/CSA規格に適合しております。
（ただし透明はUL規格に適合しておりません）
UL224 FileNo.E255532, 125℃ VW-1 600V

標準色

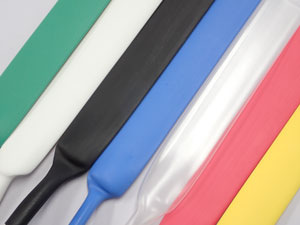

黒、赤、青、黄、緑、白、透明
（透明はUL規格に適合しておりません）

マーキング
無し


G5-3X (高収縮難燃ポリオレフィン熱収縮チューブ)
RNF-3000 及び　SUMI-B2(3X)相当となります。

型式 収縮前(mm) 収縮後(mm) 梱包 在庫区分
内径 内径 肉厚 (m/巻)
G5(3X)-3/1 3.0 1.0 0.55 200 ○
G5(3X)-6/2 6.2 2.0 0.60 100 ○
G5(3X)-9/3 9.1 3.0 0.65 100 ○
G5(3X)-12/4 12.1 4.0 0.70 100 ○
G5(3X)-18/6 18.0 6.0 0.75 100 ○
G5(3X)-25/8 25.0 8.0 1.00 50 ○

在庫区分：◎標準在庫品（切売り可）　○準在庫商品（色による）　△メーカー在庫品（納期２〜３週間程度)
×受注生産品（ロット、納期はお問い合わせ下さい）
※カット品・特注品（サイズ・色・マーキング品・ノーマーキング品）も承りますのでお問い合わせ下さい。
※定尺品及び１５ｍ以上の切売りの場合、途中に１カ所以上の繋ぎ目がある場合がございます。
(繋ぎ目無しを希望される場合は、弊社営業までお問い合わせ下さい）

 G5-3X 物性値   (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
縦方向伸び率（150℃、3min） -10％〜10％ ASTM D 2671 合格
引張強度（500mm/min） ≧10.3MPa ASTM D 2671 ≧11.3MPa
老化後引張強度（158℃、168hrs) 老化前の70％以上 ASTM D 2671 ≧80％
破断伸び（500mm/min） ≧200％ ASTM D 2671 ≧400％
老化後伸び（158℃、168hrs) ≧100％ ASTM D 2671 ≧200％
熱衝撃　（200℃、4hrs） 亀裂無し ASTM D 2671 合格
低温曲げ(-55℃、4hrs) 亀裂無し ASTM D 2671 合格
耐電圧（2500V、60s） 破壊無し ASTM D 2671 合格
絶縁耐力 ≧19.7kV/mm ASTM D 2671 22kV/mm
体積抵抗率 ≧1014Ω・cm ASTM D 876 ≧1014Ω・cm
難燃性 VW-1 UL224 合格
※上記の値や項目は、予告なく変更になる場合があります。

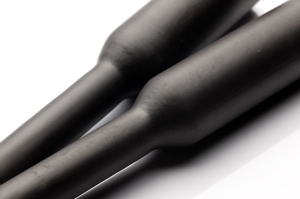

G5-135 (135℃対応難燃ポリオレフィン熱収縮チューブ) 収縮率2：1
623　446
特徴
高耐熱ポリオレフィン樹脂を使用し135度までの高温に耐えることが出来ます
柔軟性に富み、耐溶剤性に優れる。
物理的・科学的・電気的性能に優れる。

製品仕様
使用温度範囲：-55〜135℃
収縮開始温度：70℃
完全収縮温度：110℃以上

認証規格
UL/CSA規格に適合しております。
UL224 FileNo.E255532, 125℃ VW-1 600V

標準色
黒のみ（その他の色はお問い合わせください）

マーキング
なし

RNF-100 及び
SUMI-B2相当となります。

型式 収縮前(mm) 収縮後(mm) 単長 在庫区分
内径 内径 肉厚 (m/巻)
G5(135)-3/64 (1.2mm) 1.2 0.6 0.4 200 ○
G5(135)-1/16 (1.6mm) 1.6 0.8 0.43 200 ○
G5(135)-3/32 (2.4mm) 2.4 1.2 0.51 200 ○
G5(135)-1/8 (3.2mm) 3.2 1.6 0.51 200 ○
G5(135)-3/16 (4.8mm) 4.8 2.4 0.51 100 ○
G5(135)-1/4 (6.4mm) 6.4 3.2 0.64 100 ○
G5(135)-3/8 (9.5mm) 9.5 4.8 0.64 100 ○
G5(135)-1/2 (12.7mm) 12.7 6.4 0.64 100 ○
G5(135)-5/8 (15.2mm) 15.2 7.5 0.77 100 ×
G5(135)-3/4 (19.1mm) 19.1 9.5 0.77 100 ○
G5(135)-1 (25.4mm) 25.4 12.7 0.89 50 △
G5(135)-1-1/4 (31.8mm) 31.8 15.9 1.02 50 ×
G5(135)-1-1/2 (38.1mm) 38.1 19.1 1.02 50 ×
G5(135)-2 (50.8mm) 50.8 25.4 1.14 25 ×
G5(135)-3 (76.2mm) 76.2 38.1 1.27 25 ×
G5(135)-4 (101.6mm) 101.6 508 1.4 25 ×
G5(135)-5 (127mm) 127 63.5 1.52 15 ×
G5(135)-6 (147mm) 147 75 1.5 15 ×

在庫区分：◎標準在庫品（切売り可）　○準在庫商品（色による）　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※カット品・特注品（サイズ・色・マーキング品・ノーマーキング品）も承りますのでお問い合わせ下さい。
※定尺品及び１５ｍ以上の切売りの場合、途中に１カ所以上の繋ぎ目がある場合がございます。
　(繋ぎ目無しを希望される場合は、弊社営業までお問い合わせ下さい。
  G5-135 物性値   (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
縦方向変化率（150℃、3min） -10％〜10％ ASTM D 2671 合格
引張強度（500mm/min） ≧10.3MPa ASTM D 2671 ≧11.3MPa
老化後引張強度　(158℃、168hrs) 老化前の70％以上 ASTM D 2671 ≧80％
破断伸び（500mm/min） ≧200％ ASTM D 2671 ≧400％
老化後伸び　(158℃、168hrs) ≧100％ ASTM D 2671 ≧200％
熱衝撃　（200℃、4hrs) 亀裂無し ASTM D 2671 合格
低温曲げ（-55℃、4hrs） 亀裂無し ASTM D 2671 合格
耐電圧（2500V、60s） 破壊無し ASTM D 2671 合格
絶縁耐力 ≧19.7kV/mm ASTM D 2671 22kV/mm
体積抵抗率 ≧1014Ω・cm ASTM D 2671 ≧1014Ω・cm
難燃性 VW-1 UL224 合格
※上記の値や項目は、予告なく変更になる場合があります。

G5-YG (黄緑ストライプ色ポリオレフィン熱収縮チューブ)
アース線識別に使用する収縮チューブ。サイズが豊富です。		 収縮率2：1
623　446
特徴
ア-ス線識別用収縮チューブ。柔軟性に富み耐候性に優れます。

製品仕様
連続使用温度範囲：-55〜125℃
収縮開始温度：70℃
完全収縮温度：110℃以上

認証規格
UL/CSA規格に適合しております。
UL224 FileNo.E255532, 125℃ VW-1 600V

標準色
黄緑ストライプ

マーキング
なし
 G5-YG (黄緑ストライプ色ポリオレフィン熱収縮チューブ)
SUMI-B2(YG)相当となります。
型式 収縮前(mm) 収縮後(mm) 単長
(m/巻)		 在庫区分
内径 肉厚 内径 肉厚
G5YG-1/16 (1.6mm) 2.0 0.2 0.8 0.36 200 ◎
G5YG-3/32 (2.4mm) 3.0 0.25 1.25 0.44 200 ◎
G5YG-1/8 (3.2mm) 3.5 0.25 1.5 0.44 200 ◎
G5YG-3/16 (4.8mm) 5.0 0.25 2.25 0.44 100 ◎
G5YG-1/4 (6.4mm) 6.5 0.28 3 0.56 100 ◎
G5YG-5/16 (8.0mm) 8.6 0.3 4 0.56 100 ◎
G5YG-3/8 (9.5mm) 9.6 0.3 4.5 0.56 100 ◎
G5YG-1/2 (12.7mm) 12.7 0.30 6 0.56 100 ◎
G5YG-5/8 (16.0mm) 16.7 0.35 8 0.69 100 ◎
G5YG-3/4 (19.1mm) 19.0 0.4 9 0.77 100 ◎
G5YG-1 (25.4mm) 26.0 0.45 12.5 0.87 50 ○
G5YG-1-1/4 (31.8mm) 31.5 0.45 15 0.87 50 ○
G5YG-1-1/2 (38.1mm) 41.5 0.5 20 0.97 50 ○
G5YG-2 (50.8mm) 51.5 0.55 25 0.97 25 ○

在庫区分：◎標準在庫品（切売り可）　○準在庫商品（色による）　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※カット品・特注品（サイズ・色・マーキング品・ノーマーキング品）も承りますのでお問い合わせ下さい。
※定尺品及び１５ｍ以上の切売りの場合、途中に１カ所以上の繋ぎ目がある場合がございます。
　(繋ぎ目無しを希望される場合は、弊社営業までお問い合わせ下さい。
  G5-YG 物性値   (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
縦方向伸び率（150℃、3min） -10％〜10％ ASTM D 2671 合格
引張強度（500mm/min） ≧10.3MPa ASTM D2671 ≧11.3MPa
老化後引張強度（158℃、168hrs) 老化前の70％以上 ASTM D2671 ≧80％
破断伸び（500mm/min） ≧200％ ASTM D2671 ≧400％
老化後伸び（158℃、168hrs) ≧100％ ASTM D2671 ≧200％
熱衝撃(200℃、4hrs) 亀裂無し ASTM D 2671 合格
低温曲げ(-55℃、4hrs) 亀裂無し ASTM D 2671 合格
耐電圧（2500V、60s） 破壊無し UL224 合格
絶縁耐力 ≧19.7kV/mm ASTM D 2671 ≧22kV/mm
体積抵抗率 ≧1014Ω・cm ASTM D2671 ≧1014Ω・cm
難燃性 VW-1 UL224 合格
※上記の値や項目は、予告なく変更になる場合があります。

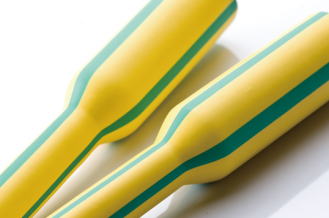

G5-YG (3X） 高収縮黄緑ライン・ポリオレフィン収縮チューブ
アース線識別に使用する高収縮率タイプの収縮チューブ		 収縮率3：1
※中止品 623　446
特徴
高収縮タイプのア-ス線識別用収縮チューブ。
端子など段差のある部分に使用が可能。
柔軟性に富み、耐候性に優れます。

製品仕様
使用温度範囲：-55〜135℃
収縮開始温度：70℃
完全収縮温度：110℃以上

認証規格
UL/CSA規格に適合しております。
UL224 FileNo.E255532, 125℃ VW-1 600V

標準色
黄緑ストライプ色

マーキング
なし

型式 収縮前(mm) 収縮後(mm) 単長 在庫区分
内径 肉厚 内径 肉厚 (m/巻)
G5YG（3X)-3/1 3.0 0.15 1.0 0.5 200 ×
G5YG（3X）-6/2 6.2 0.2 2.0 0.6 100 ×
G5YG（3X)-9/3 9.1 0.23 3.0 0.65 100 ×
G5YG(3X）-12/4 12.1 0.23 4.0 0.7 100 ×
G5YG(3X)-18/6 18.0 0.28 6.0 0.75 100 ×
G5YG(3X)-25/8 25.0 0.32 8.0 1.0 50 ×
※こちらの製品は現在、生産中止品となっております。（2024年5月8日）

在庫区分：◎標準在庫品（切売り可）　○準在庫商品（色による）　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※カット品・特注品（サイズ・色・マーキング品・ノーマーキング品）も承りますのでお問い合わせ下さい。
※定尺品及び１５ｍ以上の切売りの場合、途中に１カ所以上の繋ぎ目がある場合がございます。
　(繋ぎ目無しを希望される場合は、弊社営業までお問い合わせ下さい。
  G5-YG3X 物性値   (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
縦方向伸び率（150℃、3min） -10％〜10％ ASTM D 2671 合格
引張強度（500mm/min） ≧10.4MPa ASTM D 638 ≧11.4MPa
老化後引張強度（158℃、168hrs) 老化前の70％以上 ASTM D 638 ≧80％
破断伸び（500mm/min） ≧200％ ASTM D 638 ≧400％
老化後伸び（158℃、168hrs) ≧100％ ASTM D 638 ≧200％
熱衝撃(200℃、4hrs) 亀裂無し ASTM D 2671 合格
低温曲げ(-55℃、4hrs) 亀裂無し ASTM D 2671 合格
耐電圧（2500V、60s） 破壊無し UL224 合格
絶縁耐力 ≧19.7kV/mm ASTM D 2671 ≧22kV/mm
体積抵抗率 ≧1014Ω・cm ASTM D 876 ≧1014Ω・cm
※上記の値や項目は、予告なく変更になる場合があります。
