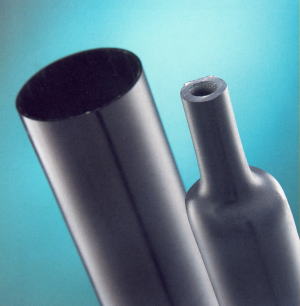

AIS-Z 難燃厚肉防水型ポリオレフィン熱収縮チューブ
防水・気密性に優れるため船舶、自動車のハーネス保護に 		収縮率3：1
こちらの製品に関しましては取扱い停止品となっております。
623　446
特徴
防水・気密性に優れるため船舶、自動車のハーネス保護に最適です。
耐摩耗性・防水性に優れる
製品仕様
使用温度範囲：-45〜110℃
収縮開始温度：100℃
完全収縮温度：120℃
認証規格
UL規格品
UL224 FileNo.E255532, 125℃ VW-1 600V

標準色
黒のみ（その他の色はお問い合わせください。）		 AIS-Z(難燃厚肉防水型ポリオレフィン熱収縮チューブ)
型式 収縮前内径(mm) 収縮後(mm) 梱包(m)
内径 肉厚
AISZ-19/6 19 6 3.0 1.22
AISZ-22/6 22 6 3.0 1.22
AISZ-28/8 28 8 3.0 1.22
AISZ-32/8 32 8 3.0 1.22
AISZ-38/12 38 12 3.0 1.22

※在庫数・販売数量は変更になる場合がございますので都度、お問い合わせください。特注品も承りますのでお問い合わせください。

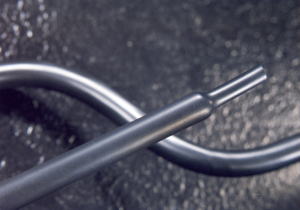

AO2 ブレーキ・燃料配管保護用ポリオレフィン熱収縮チューブ)
こちらの製品に関しましては取扱い停止品となっております。
623　446
自動車のブレーキ・燃料・操舵系統の配管保護用に開発され
たチューブです
半硬質樹脂を使用し内部の接着層がしっかりと気密性を保ち、
衝撃を受け止めます。
耐紫外線性あり
特徴
耐油性や耐腐食性に特に優れています。
半硬質性なので機械的性能に優れています。

製品仕様
使用温度範囲：-55〜105℃
収縮開始温度：80℃
完全収縮温度：120℃

標準色
黒のみ		 AO2(ブレーキ・燃料配管保護用ポリオレフィン熱収縮チューブ)
SUMI-O2C相当となります。
型式 適用パイプ径(mm) 収縮前内径(mm) 収縮後 梱包(m/巻)
内径(mm) 肉厚(mm) 接着層肉厚(mm)
AO2-6 4.76 6 4.7 1.0 0.2 200
AO2-8 6.35 8 6.1 1.0 0.2 200
AO2-10 8 10 7.4 1.0 0.2 100
AO2-15 10 15 9.5 1.0 0.2 100

※定尺及び15m以上の切売りの場合、途中に1カ所以上の繋ぎ目がある場合があります。
※定尺及び１５ｍ以上の切売りで、繋ぎ目無しをご希望される場合、当社営業へお問い合わせ下さい。

ABS　
防水端子用ポリオレフィン熱収縮チューブ
防水性に優れ圧着端子やスクリュー端子の接合部の保護に最適		 収縮率3：1
623　446
特徴
外層材は高密度ポリエチレン材質、内面に熱融解性の
ポリアミド樹脂を塗布してあるので、防水性に優れ、
圧着端子やスクリューの接合部の防水保護、
また振動による外れ防止に適しております。
外層は硬質であるため、圧着によるダメージを防ぎます。
内層接着剤は105℃まで耐性があり、また耐摩耗性、
防水防食絶縁性能を発揮します。

製品仕様
使用温度範囲：-55〜105℃
収縮開始温度：80℃
完全収縮温度：130℃以上

認証規格
UL規格(非難燃)
UL224 FileNo.E323274

標準色
透明赤・透明青・透明黄
※マーキング：なし		 ABS(防水端子用ポリオレフィン熱収縮チューブ)
SUMI-W3C相当となります。
型式 収縮前 収縮後 梱包(m/巻) 標準色
内径(mm) 肉厚(mm) 内径(mm) 肉厚(mm)
ABS-48 4.8±0.3 0.50 1.6 1.10 100 赤
ABS-58 5.8±0.3 0.55 1.9 1.3 100 青
ABS-68 6.8±0.3 0.60 2.4 1.35 100 黄
ABS-70 7.0±0.3 0.60 2.5 1.35 100 赤・青・黄
ABS-80 8.0±0.3 0.70 3.0 1.45 50 黄

※カット品・特注品（サイズ・色・マーキング品）も承りますのでお問い合わせ下さい。
ABS 物性値    (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
引張強度 ≧16MPa ASTM D2671 19.5MPa
破断伸び ≧200％ ASTM D2671 450%
老化後引張強度（136℃、168hrs） ≧11.5MPa ASTM D2671 15MPa
老化後破断伸び（136℃、168hrs） ≧100％ ASTM D2671 200%
耐電圧（2500V、60s） 破壊無し UL224 合格
銅腐食性（136℃、168hrs） 腐食無し ASTM D2671 合格
体積抵抗率 ≧1014Ω・cm ASTM D2671 合格
熱衝撃（250℃、4hrs） 亀裂無し ASTM D2671 合格
※上記の値や項目は、予告なく変更になる場合があります。

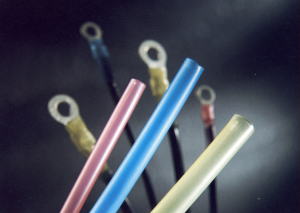

APO
圧着端子用柔軟ポリオレフィン熱収縮チューブ
柔軟性があり透明度が高いのでハーネスの確認が容易です。		 収縮率3：1
※現在　生産中止品（2020年11月2日） 623　446

特徴
内面に熱融解性接着剤を塗布しておりますので、
防水性に優れ圧着端子やスクリュー端子の接合部の防水保護、
また振動による外れ防止に適しております。

製品仕様
使用温度範囲：-40〜105℃
収縮開始温度：70℃
完全収縮温度：100℃以上

標準色
透明赤、透明青、透明黄
※マーキング：なし
SUMI-W3C相当となります。

型式 収縮前 収縮後 単長
(m/巻)		  在庫区分
内径(mm) 肉厚(mm) 内径(mm) 肉厚(mm)
APO-48 4.8±0.3 0.50 1.5 1.20 1.22 △
APO-58 5.8±0.3 0.60 1.8 1.35 1.22 △
APO-68 6.8±0.3 0.65 2.2 1.45 1.22 △

在庫区分：◎標準在庫品（切売り可）　○準在庫商品　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング品）も承りますのでお問い合わせ下さい。

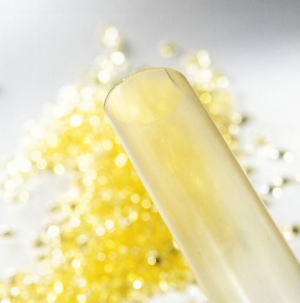

HMT 熱融解性ポリアミドチューブ
こちらの製品は一時生産中止となっております。
623　446

熱融解性のポリアミド樹脂で熱収縮チューブと組み合わせる
ことにより防水性の収縮チューブにすることが出来ます。

特徴
機械的特性に優れています。
高温・低温特性に優れています。

使用温度範囲
使用温度範囲：-20〜105℃
融解開始温度：105℃

標準色
透明黄（アンバー）		  HMT(熱融解性ポリアミドチューブ)
型式 内径(mm) 肉厚(mm) 梱包(m)
HMT-1/8 3.2(0.125) 0.4 1.22
HMT-3/16 4.8(0.187) 0.4 1.22
HMT-1/4 6.4(0.250) 0.5 1.22
HMT-3/8 9.5(0.375) 0.5 1.22
HMT-1/2 12.7(0.500) 0.6 1.22
HMT-3/4 19.1(0.750) 0.7 1.22
HMT-1 25.4(1.000) 0.7 1.22
