ミニフィッテング

P.1194

ミニフィッテング	106・237・244・246
多彩な形状であらゆる接続に対応
●材質もポリプロピレン・ナイロン・フッ素樹脂・ポリカーボネートと選べ用途に応じた使用が可能。 ●タケノコの形状も２種類選べ、軟質から半硬質チューブまで用途に応じ選択できます。 ●全ての製品がクリーンルームで製造されていますのでクリーンな環境でも安心して使用が出来ます（但し梱包に関しては一般梱包となります） ●オートクレーブ滅菌に対応しております（但し、ポリプロピレンは繰り返しには不向きです。） ●医療関連に実績ございます

●イコールストレート

適用チューブ内径（mm/inch）	軟質チューブ用	半硬質チューブ用	PP製	PVDF製	PC製	白ナイロン製	黒ナイロン製
1.6（1/16″）	○	-	244-2241-31	AA-J1A	AA-9	AA-1	AA-2
2.4（3/32″）	○	-	244-2241-32	DD-J1A	DD-9	DD-1	DD-2
3.2（1/8″）	○	-	244-2241-33	CC-J1A	CC-9	CC-1	CC-2
4.0（5/32″）	○	-	244-2241-34	4040-J1A	4040-9	4040-9	4040-9
4.8（3/16″）	○	-	VFI556	5050-J1A	5050-9	5050-9	5050-9
6.4（1/4″）	○	-	VFI666	6060-J1A	6060-9	6060-9	6060-9
8.0（5/16″）	○	-	N065-6	N065-J1A	N065-9	N065-1	N065-2
9.5（3/8″）	○	-	N070-6	-	N070-9	-	-
12.7（1/2″）	○	-	N080-6	-	N080-9	-	-
16.0（5/8″）	○	-	N090-6	-	N090-9	-	-
19.0（3/4″）	○	-	N100-6	-	-	-	-
25.4（1″）	○	-	N110-6	-	-	-	-
1.6（1/16″）	-	○	244-2243-31	~~244-2248-21~~	-	N410-1	N410-2
2.4（3/32″）	-	○	244-2243-32	~~244-2248-22~~	-	N420-1	N420-2
3.2（1/8″）	-	○	244-2243-33	244-2248-23	-	N430-1	N430-2
4.0（5/32″）	-	○	N440-6	N440-J1A	-	N440-1	N440-2

100個単位販売です。（但し青太字は10個ロット、赤太字は5,000個ロット）
※取り消し線の製品は、現在生産中止品となっております。（2021年2月10日）

●イコールエルボ

適用チューブ内径（mm/inch）	軟質チューブ用	半硬質チューブ用	PP製	PVDF製	白ナイロン製	黒ナイロン製
1.6（1/16″）	○	-	244-2241-61	L10-J1A	L10-1	L10-2
2.4（3/32″）	○	-	244-2241-62	L20-J1A	L20-1	L20-2
3.2（1/8″）	○	-	244-2241-63	L30-J1A	L30-1	L30-2
4.0（5/32″）	○	-	244-2241-64	L40-J1A	L40-1	L40-2
4.8（3/16″）	○	-	244-2241-65	L50-J1A	L50-1	L50-2
6.4（1/4″）	○	-	VFL606	L60-J1A	L60-1	L60-2
9.5（3/8″）	○	-	L070-6	-	-	-
12.7（1/2″）	○	-	L080-6	-	-	-
16.0（5/8″）	○	-	L090-6	-	-	-
19.0（3/4″）	○	-	L100-6	-	-	-
25.4（1″）	○	-	L110-6	-	-	-
1.6（1/16″）	-	○	244-2243-41	~~244-2248-31~~	L410-1	L410-2
2.4（3/32″）	-	○	244-2243-42	L420-J1A	L420-1	L420-2
3.2（1/8″）	-	○	244-2243-43	~~244-2248-33~~	L430-1	L430-2
4.0（5/32″）	-	○	-	-	-	L440-2

100個単位販売です。（但し青太字は10個ロット、赤太字は5,000個ロット）
※取り消し線の製品は、現在生産中止品となっております。（2021年12月17日）

●イコールティー
＜PDF＞ミニフィッティングの形状変更について(2016年11月7日)

適用チューブ内径（mm/inch）	軟質チューブ用	半硬質チューブ用	PP製	PVDF製	PC製	白ナイロン製	黒ナイロン製
1.6（1/16″）	○	-	244-2241-71	T10-J1A	-	T10-1	T10-2
2.4（3/32″）	○	-	244-2241-72	T20-J1A	-	T20-1	T20-2
3.2（1/8″）	○	-	244-2241-73	T30-J1A	T30-9	T30-1	T30-2
4.0（5/32″）	○	-	244-2241-74	T40-J1A	-	T40-1	T40-2
4.8（3/16″）	○	-	244-2241-75	T50-J1A	-	T50-1	T50-2
6.4（1/4″）	○	-	VFT606	T60-J1A	-	T60-1	T60-2
9.5（3/8″）	○	-	T070-6	-	T070-9	-	-
12.7（1/2″）	○	-	T080-6	-	T080-9	-	-
16.0（5/8″）	○	-	T090-6	-	-	-	-
19.0（3/4″）	○	-	T100-6	-	T100-9	-	-
25.4（1″）	○	-	T110-6	-	-	-	-
1.6（1/16″）	-	○	244-2243-51	~~244-2248-41~~	-	T410-1	T410-2
2.4（3/32″）	-	○	244-2243-52	T420--J1A	-	T420-1	T420-2
3.2（1/8″）	-	○	244-2243-53	~~244-2248-43~~	-	T430-1	T430-2

100個単位販売です。（但し青太字は10個ロット、赤太字は5,000個ロット）
※取り消し線の製品は、現在生産中止品となっております。（2021年2月10日）

●ワイ

適用チューブ内径（mm/inch）	軟質チューブ用	半硬質チューブ用	PP製	PVDF製	PC製	白ナイロン製	黒ナイロン製
1.6（1/16″）	○	-	244-2242-31	~~244-2248-91~~	Y210-9	Y210-1	Y210-2
2.4（3/32″）	○	-	244-2242-32	~~244-2248-92~~	Y220-9	Y220-1	Y220-2
3.2（1/8″）	○	-	244-2242-33	~~244-2248-93~~	Y230-9	Y230-1	Y230-2
4.0（5/32″）	○	-	244-2242-34	Y240-J1A	Y240-9	Y240-1	Y240-2
4.8（3/16″）	○	-	244-2242-35	Y250-J1A	Y250-9	Y250-1	Y250-2
6.4（1/4″）	○	-	VFY606	Y260-J1A	Y260-9	Y260-1	Y260-2
9.5（3/8″）	○	-	Y070-6	-	Y070-9	-	-
12.7（1/2″）	○	-	Y080-6	-	Y080-9	-	-
16.0（5/8″）	○	-	Y090-6	Y90-J1A	-	-	-
19.0（3/4″）	○	-	Y100-6	-	-	-	-
25.4（1″）	○	-	Y110-6	-	-	-	-
1.6（1/16″）	-	○	244-2243-71	~~244-2248-51~~	-	Y410-1	Y410-2
2.4（3/32″）	-	○	244-2243-72	~~244-2248-52~~	-	Y420-1	Y420-2
3.2（1/8″）	-	○	244-2243-73	244-2248-53	-	Y430-1	Y430-2
4.8（3/16″）	-	○	Y450-6	Y450-J1A	-	Y450-1	Y450-2
6.4（1/4″）	-	○	Y460-6	Y460-J1A	Y460-9	Y460-1	Y460-2

100個単位販売です。（但し青太字は10個ロット、赤太字は5,000個ロット）
※取り消し線の製品は、現在生産中止品となっております。（2021年2月10日）

●レデューシングストレート

A適用チューブ内径（mm/inch）	B適用チューブ内径（mm/inch）	軟質チューブ用	半硬質チューブ用	PP製	PVDF製	PC製	白ナイロン製	黒ナイロン製
2.4（3/32″）	1.6（1/16″）	○	-	244-2241-36	AD-J1A	AD-9	AD-1	AD-2
3.2（1/8″）	1.6（1/16″）	○	-	244-2241-37	AC-J1A	AC-9	AC-1	AC-2
4.0（5/32″）	1.6（1/16″）	○	-	244-2241-38	1040-J1A	1040-9	1040-1	1040-2
4.8（3/16″）	1.6（1/16″）	○	-	~~244-2241-39~~	1050-J1A	1050-9	1050-1	1050-2
3.2（1/8″）	2.4（32/3″）	○	-	244-2241-41	-	DC-9	DC-1	DC-2
4.0（5/32″）	2.4（32/3″）	○	-	244-2241-42	2040-J1A	2040-9	Jan-40	Feb-40
4.8（3/16″）	2.4（32/3″）	○	-	244-2241-43	2050-J1A	2050-9	Jan-50	Feb-50
4.0（5/32″）	3.2（1/8″）	○	-	244-2241-46	3040-J1A	3040-9	Jan-40	Feb-40
4.8（3/16″）	3.2（1/8″）	○	-	244-2241-47	3050-J1A	3050-9	Jan-50	Feb-50
6.4（1/4″）	3.2（1/8″）	○	-	244-2241-48	3060-J1A	3060-9	Jan-60	Feb-60
2.4（3/32″）	1.6（1/16″）	-	○	244-2243-36	N420/410-J1A		N420/410-1	N420/410-2
3.2（1/8″）	1.6（1/16″）	-	○	~~244-2243-37~~	N430/410-J1A	-	N430/410-1	N430/410-2
3.2（1/8″）	2.4（32/3″）	-	○	244-2243-38	N430/420-J1A	-	N430/420-1	N430/420-2

100個単位販売です。（但し青太字は10個ロット、赤太字は5,000個ロット）
※取り消し線の製品は、現在生産中止品となっております。（2022年9月20日）

●レデューシングエルボ

A適用チューブ内径（mm/inch）	B適用チューブ内径（mm/inch）	軟質チューブ用	半硬質チューブ用	PP製	PVDF製	PC製	白ナイロン製	黒ナイロン製
2.4（3/32″）	1.6（1/16″）	○	-	L220/210-6	L220/210-J1A	L220/210-9	L220/210-1	L220/210-2
3.2（1/8″）	1.6（1/16″）	○	-	L230/210-6	L230/210-J1A	L230/210-9	L230/210-1	L230/210-2
3.2（1/8″）	2.4（3/32″）	○	-	L230/220-6	L230/220-J1A	L230/220-9	L230/220-1	L230/220-2
2.4（3/32″）	1.6（1/16″）	-	○	~~244-2243-46~~	L420/410-J1A	-	L420/410-1	L420/410-2
3.2（1/8″）	1.6（1/16″）	-	○	~~244-2243-47~~	L430/410-J1A	-	L430/410-1	L430/410-2
3.2（1/8″）	2.4（3/32″）	-	○	~~244-2243-48~~	L430/420-J1A	-	L430/420-1	L430/420-2

●レデューシングティー

A適用
チューブ
内径
（mm/inch）

B適用
チューブ
内径
（mm/inch）

C適用
チューブ
内径
（mm/inch）

軟質
チューブ用

半硬質
チューブ用

PP製

PVDF製

PC製

白ナイロン製

黒ナイロン製

2.4（3/32″）

1.6（1/16″）

○

~~244-2241-81~~

244-2248-84

T210/220-9

T210/220-1

T210/220-2

3.2（1/8″）

1.6（1/16″）

○

244-2241-82

244-2248-86

T210-230-9

T210/230-1

T210/230-2

3.2（1/8″）

2.4（3/32″）

○

244-2241-84

244-2248-85

T220/230-9

T220/230-1

T220/230-2

1.6（1/16″）

2.4（3/32″）

○

~~244-2241-83~~

T220/210-J1A

T220/210-9

T220/210-1

T220/210-2

1.6（1/16″）

3.2（1/8″）

○

244-2241-85

T230/210-J1A

T230/210-9

T230/210-1

T230/210-2

2.4（3/32″）

3.2（1/8″）

○

244-2241-86

T230/220-J1A

T230/220-9

T230/220-1

T230/220-2

2.4（3/32″）

1.6（1/16″）

○

~~244-2241-91~~

T220R210-J1A

T220R210-9

T220R210-1

T220R210-2

3.2（1/8″）

1.6（1/16″）

○

~~244-2241-92~~

T230R210-J1A

T230R210-9

T230R210-1

T230R210-2

3.2（1/8″）

2.4（3/32″）

○

~~244-2241-93~~

T230R220-J1A

T230R220-9

T230R220-1

T230R220-2

2.4（3/32″）

1.6（1/16″）

○

~~244-2243-56~~

T410/420-J1A

T410/420-1

T410/420-2

3.2（1/8″）

1.6（1/16″）

○

~~244-2243-57~~

T410/430-J1A

T410/430-1

T410/430-2

3.2（1/8″）

2.4（3/32″）

○

~~244-2243-58~~

T420/430-J1A

T420/430-1

T420/430-2

1.6（1/16″）

2.4（3/32″）

○

~~244-2243-61~~

T420/410-J1A

T420/410-1

T420/410-2

1.6（1/16″）

3.2（1/8″）

○

~~244-2243-62~~

T430/410-J1A

T430/410-1

T430/410-2

2.4（3/32″）

3.2（1/8″）

○

~~244-2243-63~~

T430/420-J1A

T430/420-1

T430/420-2

2.4（3/32″）

1.6（1/16″）

○

T420R410-6

T420R410-J1A

T420R410-1

T420R410-2

3.2（1/8″）

1.6（1/16″）

○

T430R410-6

T430R410-J1A

T430R410-1

T430R410-2

3.2（1/8″）

2.4（3/32″）

○

T430R420-6

T430R420-J1A

T430R420-1

T430R420-2

100個単位販売です。（但し青太字は10個ロット、赤太字は5,000個ロット

※取り消し線の製品は現在、取扱い中止となっております。（2022年9月20日）

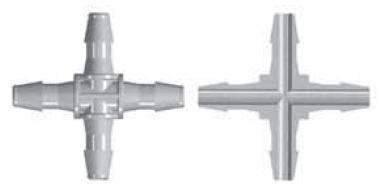

●クロスタイプ

適用チューブ内径（mm/inch）	軟質チューブ用	PP製	白ナイロン製
1.6（1/16″）	○	244-2244-41	4PX210-1
2.4（3/32″）	○	244-2244-42	4PX220-1
3.2（1/8″）	○	244-2244-43	4PX230-1

100個単位販売です。（但し青太字は10個ロット）

●チューブプラグ（チューブを封止するときに使用します）

適用チューブ内径（mm/inch）	軟質チューブ用	PP製	PVDF製	白ナイロン製	黒ナイロン製
1.6（1/16″）	○	~~244-2242-41~~	PIP10-J1A	PIP10-1	PIP10-2
2.4（3/32″）	○	244-2242-42	PIP20-J1A	PIP20-1	PIP20-2
3.2（1/8″）	○	244-2242-43	PIP30-J1A	PIP30-1	PIP30-2
4.0（5/32″）	○	244-2242-44	PIP40-J1A	PIP40-1	PIP40-2
4.8（3/16″）	○	244-2242-45	PIP50-J1A	PIP50-1	PIP50-2
6.4（1/4″）	○	VSP606	PIP60-J1A	PIP60-1	PIP60-2
9.5（3/8″）	○	PIP070-6	-	-	-
12.7（1/2″）	○	PIP080-6	-	-	-

100個単位販売です。（但し青太字は10個ロット、赤太字は5,000個ロット）

※取り消し線の製品は現在、取扱い中止となっております。（2022年9月20日）
