トリムシール
トリムシール　3375, 4375, 6375シリーズ Cタイプ
3375シリーズ
4375シリーズ
6375シリーズ
【基本板厚：3.2～12.7mm】

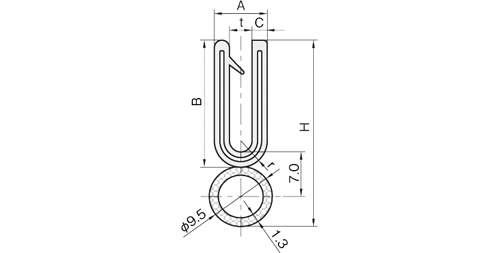

3375シリーズ　チューブ径 Φ9.5

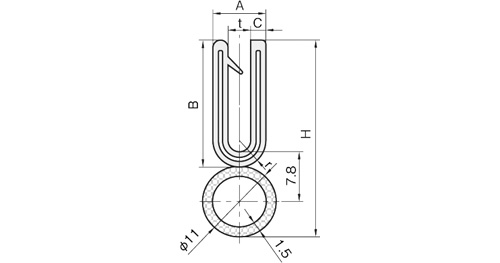

4375シリーズ　チューブ径 Φ11

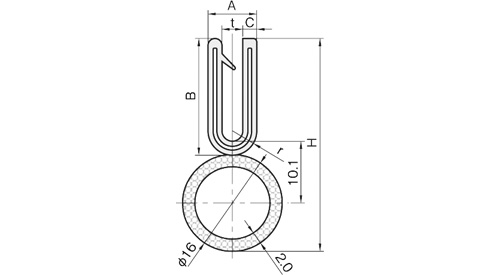

6375シリーズ　チューブ径 Φ16
本体 PVC（塩化ビニール）
芯金 アルミ（A3004）
チューブ EPDMスポンジラバー

3375シリーズ

4375シリーズ
6375シリーズ
表面
③
ファインペブル
（細目模様）
基本板厚（対応板厚） A B C t r H
3375 4375 6375
3.2（2.3～4.0） 7.8 19.0 2.3 3.2 3.9 28.4 30.0 34.7
6.4（6.0～7.0） 11.0 17.5 2.3 6.4 3.3 26.9 28.5 33.2
8.0（7.0～8.5） 12.6 16.7 2.3 8.0 3.3 26.1 27.7 32.4
9.5（9.0～9.5） 14.1 15.9 2.3 9.5 3.3 25.3 26.9 31.6
12.7（12.0～12.7） 17.3 14.6 2.3 12.7 3.3 24.0 25.6 30.3

PVC
シリーズ 基本板厚
（対応板厚）		 色 表面模様 ▼75m/巻 ▼15m/巻
品番 品番
3375 3.2（2.3～4.0） 黒 ③ S3375-B-3X32C 3375-B-3X32C
6.4（6.0～7.0） ③ S3375-B-3X64C 3375-B-3X64C
8.0（7.0～8.5） ③ S3375-B-3X80C 3375-B-3X80C
9.5（9.0～9.5） ③ S3375-B-3X95C 3375-B-3X95C
12.7（12.0～12.7） ③ S3375-B-3X127C 3375-B-3X127C
4375 3.2（2.3～4.0） ③ S4375-B-3X32C 4375-B-3X32C
6.4（6.0～7.0） ③ S4375-B-3X64C 4375-B-3X64C
8.0（7.0～8.5） ③ S4375-B-3X80C 4375-B-3X80C
9.5（9.0～9.5） ③ S4375-B-3X95C 4375-B-3X95C
12.7（12.0～12.7） ③ S4375-B-3X127C 4375-B-3X127C
6375 3.2（2.3～4.0） ③ S6375-B-3X32C 6375-B-3X32C
6.4（6.0～7.0） ③ S6375-B-3X64C 6375-B-3X64C
8.0（7.0～8.5） ③ S6375-B-3X80C 6375-B-3X80C
9.5（9.0～9.5） ③ S6375-B-3X95C 6375-B-3X95C
12.7（12.0～12.7） ③ S6375-B-3X127C 6375-B-3X127C
