トリムシール
トリムシール　3100, 4100, 6100シリーズ Cタイプ
3100シリーズ
4100シリーズ
6100シリーズ
【基本板厚：1.6～6.4mm】

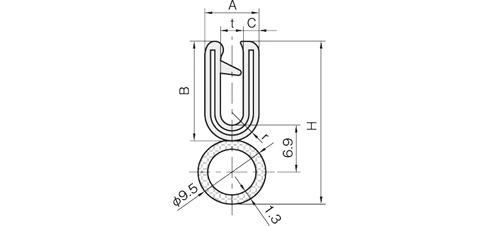

3100シリーズ　チューブ径 Φ9.5

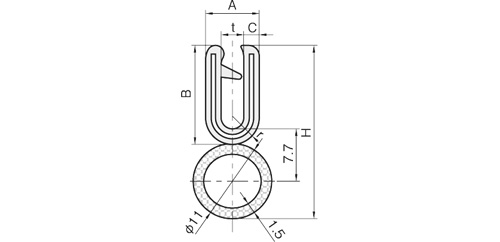

4100シリーズ　チューブ径 Φ11

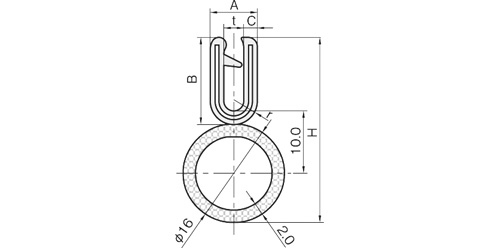

6100シリーズ　チューブ径 Φ16
本体 TPE（熱可塑性エラストマー）
芯金 アルミ（A5052）
チューブ EPDMスポンジラバー
本体 PVC（塩化ビニール）
芯金 アルミ（A3004）
チューブ EPDMスポンジラバー

3100シリーズ

4100シリーズ
6100シリーズ
表面
  TPE（熱可塑性エラストマー） PVC（塩化ビニール）
③
ファインペブル
（細目模様）		 ファインペブル
（細目模様）
基本板厚（対応板厚） A B C t r H
3100 4100 6100
1.6（1.2～2.4） 6.0 14.5 2.2 1.6 3.0 23.9 25.5 30.2
3.2（2.4～4.0） 7.6 14.0 2.2 3.2 3.8 23.4 25.0 29.7
4.8（4.0～5.0） 9.2 13.3 2.2 4.8 3.6 22.7 24.3 29.0
6.4（5.5～6.4） 10.8 12.7 2.2 6.4 3.6 22.1 23.7 28.4
TPE
シリーズ 基本板厚
（対応板厚）		 色 表面模様 ▼75m/巻 ▼15m/巻 ▼m/巻
品番 品番 品番
3100 1.6（1.2～2.4） 黒 ③ S3100-B-3X16CT 3100-B-3X16CT 3100-B-3X16CT-L□
3.2（2.4～4.0） ③ S3100-B-3X32CT 3100-B-3X32CT 3100-B-3X32CT-L□
4.8（4.0～5.0） ③ S3100-B-3X48CT 3100-B-3X48CT 3100-B-3X48CT-L□
6.4（5.5～6.4） ③ S3100-B-3X64CT 3100-B-3X64CT 3100-B-3X64CT-L□
4100 1.6（1.2～2.4） ③ S4100-B-3X16CT 4100-B-3X16CT 4100-B-3X16CT-L□
3.2（2.4～4.0） ③ S4100-B-3X32CT 4100-B-3X32CT 4100-B-3X32CT-L□
4.8（4.0～5.0） ③ S4100-B-3X48CT 4100-B-3X48CT 4100-B-3X48CT-L□
6.4（5.5～6.4） ③ S4100-B-3X64CT 4100-B-3X64CT 4100-B-3X64CT-L□
6100 1.6（1.2～2.4） ③ S6100-B-3X16CT 6100-B-3X16CT 6100-B-3X16CT-L□
3.2（2.4～4.0） ③ S6100-B-3X32CT 6100-B-3X32CT 6100-B-3X32CT-L□
4.8（4.0～5.0） ③ S6100-B-3X48CT 6100-B-3X48CT 6100-B-3X48CT-L□
6.4（5.5～6.4） ③ S6100-B-3X64CT 6100-B-3X64CT 6100-B-3X64CT-L□

PVC
シリーズ 基本板厚
（対応板厚）		 色 表面模様 ▼75m/巻 ▼15m/巻
品番 品番
3100 1.6（1.2～2.4） 黒 ③ S3100-B-3X16C 3100-B-3X16C
3.2（2.4～4.0） ③ S3100-B-3X32C 3100-B-3X32C
4.8（4.0～5.0） ③ S3100-B-3X48C 3100-B-3X48C
6.4（5.5～6.4） ③ S3100-B-3X64C 3100-B-3X64C
4100 1.6（1.2～2.4） ③ S4100-B-3X16C 4100-B-3X16C
3.2（2.4～4.0） ③ S4100-B-3X32C 4100-B-3X32C
4.8（4.0～5.0） ③ S4100-B-3X48C 4100-B-3X48C
6.4（5.5～6.4） ③ S4100-B-3X64C 4100-B-3X64C
6100 1.6（1.2～2.4） ③ S6100-B-3X16C 6100-B-3X16C
3.2（2.4～4.0） ③ S6100-B-3X32C 6100-B-3X32C
4.8（4.0～5.0） ③ S6100-B-3X48C 6100-B-3X48C
6.4（5.5～6.4） ③ S6100-B-3X64C 6100-B-3X64C
