トリムシール
トリムシール　3375, 4375, 6375シリーズ Aタイプ
3375シリーズ
4375シリーズ
6375シリーズ
【基本板厚：3.2～12.7mm】

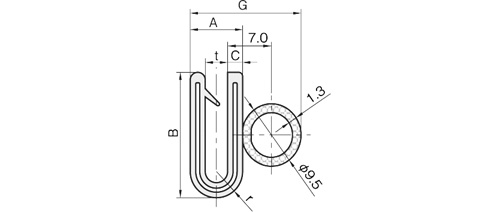

3375シリーズ　チューブ径 Φ9.5

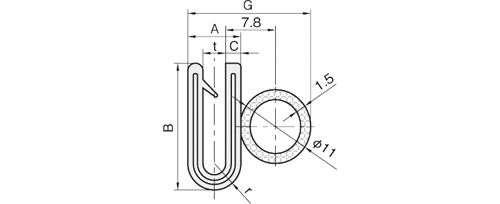

4375シリーズ　チューブ径 Φ11

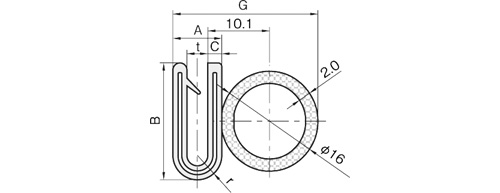

6375シリーズ　チューブ径 Φ16
本体 PVC（塩化ビニール）
芯金 アルミ（A3004）
チューブ EPDMスポンジラバー

3375シリーズ

4375シリーズ
6375シリーズ
表面
③
ファインペブル
（細目模様）
基本板厚（対応板厚） A B C t r G
3375 4375 6375
3.2（2.3～4.0） 7.8 19.0 2.3 3.2 3.9 17.2 18.8 23.5
6.4（6.0～7.0） 11.0 17.5 2.3 6.4 3.3 20.4 22.0 26.7
8.0（7.0～8.5） 12.6 16.7 2.3 8.0 3.3 22.0 23.6 28.3
9.5（9.0～9.5） 14.1 15.9 2.3 9.5 3.3 23.5 25.1 29.8
12.7（12.0～12.7） 17.3 14.6 2.3 12.7 3.3 26.7 28.3 33.0

PVC
シリーズ 基本板厚
（対応板厚）		 色 表面模様 ▼75m/巻 ▼15m/巻
品番 品番
3375 3.2（2.3～4.0） 黒 ③ S3375-B-3X32A 3375-B-3X32A
6.4（6.0～7.0） ③ S3375-B-3X64A 3375-B-3X64A
8.0（7.0～8.5） ③ S3375-B-3X80A 3375-B-3X80A
9.5（9.0～9.5） ③ S3375-B-3X95A 3375-B-3X95A
12.7（12.0～12.7） ③ S3375-B-3X127A 3375-B-3X127A
4375 3.2（2.3～4.0） ③ S4375-B-3X32A 4375-B-3X32A
6.4（6.0～7.0） ③ S4375-B-3X64A 4375-B-3X64A
8.0（7.0～8.5） ③ S4375-B-3X80A 4375-B-3X80A
9.5（9.0～9.5） ③ S4375-B-3X95A 4375-B-3X95A
12.7（12.0～12.7） ③ S4375-B-3X127A 4375-B-3X127A
6375 3.2（2.3～4.0） ③ S6375-B-3X32A 6375-B-3X32A
6.4（6.0～7.0） ③ S6375-B-3X64A 6375-B-3X64A
8.0（7.0～8.5） ③ S6375-B-3X80A 6375-B-3X80A
9.5（9.0～9.5） ③ S6375-B-3X95A 6375-B-3X95A
12.7（12.0～12.7） ③ S6375-B-3X127A 6375-B-3X127A
