トリムシール
トリムシール　3100，4100，6100シリーズ Aタイプ

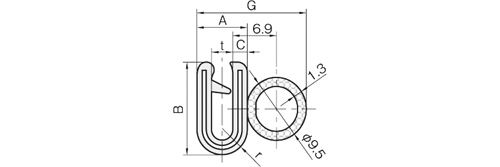

3100シリーズ

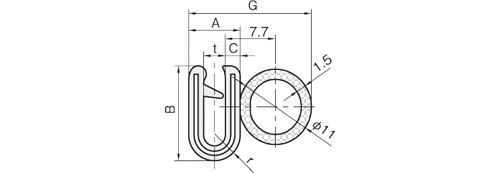

4100シリーズ

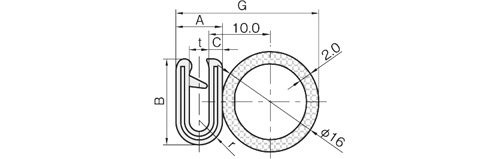

6100シリーズ
【基本板厚：1.6～6.4mm】
3100シリーズ　チューブ径 Φ9.5
4100シリーズ　チューブ径 Φ11
6100シリーズ　チューブ径 Φ16
本体 TPE（熱可塑性エラストマー）
芯金 アルミ（A5052）
チューブ EPDMスポンジラバー
本体 PVC（塩化ビニール）
芯金 アルミ（A3004）
チューブ EPDMスポンジラバー

3100シリーズ

4100シリーズ
6100シリーズ
表面写真
  TPE（熱可塑性エラストマー） PVC（塩化ビニール）
③
ファインペブル
（細目模様）		 ファインペブル
（細目模様）
基本板厚（対応板厚） A B C t r G
3100 4100 6100
1.6（1.2～2.4） 6.0 14.5 2.2 1.6 3.0 15.4 17.0 21.7
3.2（2.4～4.0） 7.6 14.0 2.2 3.2 3.8 17.0 18.6 23.3
4.8（4.0～5.0） 9.2 13.3 2.2 4.8 3.6 18.6 20.2 24.9
6.4（5.5～6.4） 10.8 12.7 2.2 6.4 3.6 20.2 21.8 26.5
TPE
シリーズ 基本板厚
（対応板厚）		 色 表面模様 ▼75m/巻 ▼15m/巻 ▼m/巻
品番 品番 品番
3100 1.6（1.2～2.4） 黒 ③ S3100-B-3X16AT 3100-B-3X16AT 3100-B-3X16AT-L□
3.2（2.4～4.0） ③ S3100-B-3X32AT 3100-B-3X32AT 3100-B-3X32AT-L□
4.8（4.0～5.0） ③ S3100-B-3X48AT 3100-B-3X48AT 3100-B-3X48AT-L□
6.4（5.5～6.4） ③ S3100-B-3X64AT 3100-B-3X64AT 3100-B-3X64AT-L□
4100 1.6（1.2～2.4） ③ S4100-B-3X16AT 4100-B-3X16AT 4100-B-3X16AT-L□
3.2（2.4～4.0） ③ S4100-B-3X32AT 4100-B-3X32AT 4100-B-3X32AT-L□
4.8（4.0～5.0） ③ S4100-B-3X48AT 4100-B-3X48AT 4100-B-3X48AT-L□
6.4（5.5～6.4） ③ S4100-B-3X64AT 4100-B-3X64AT 4100-B-3X64AT-L□
6100 1.6（1.2～2.4） ③ S6100-B-3X16AT 6100-B-3X16AT 6100-B-3X16AT-L□
3.2（2.4～4.0） ③ S6100-B-3X32AT 6100-B-3X32AT 6100-B-3X32AT-L□
4.8（4.0～5.0） ③ S6100-B-3X48AT 6100-B-3X48AT 6100-B-3X48AT-L□
6.4（5.5～6.4） ③ S6100-B-3X64AT 6100-B-3X64AT 6100-B-3X64AT-L□

PVC
シリーズ 基本板厚
（対応板厚）		 色 表面模様 ▼75m/巻 ▼15m/巻
品番 品番
3100 1.6（1.2～2.4） 黒 ③ S3100-B-3X16A 3100-B-3X16A
3.2（2.4～4.0） ③ S3100-B-3X32A 3100-B-3X32A
4.8（4.0～5.0） ③ S3100-B-3X48A 3100-B-3X48A
6.4（5.5～6.4） ③ S3100-B-3X64A 3100-B-3X64A
4100 1.6（1.2～2.4） ③ S4100-B-3X16A 4100-B-3X16A
3.2（2.4～4.0） ③ S4100-B-3X32A 4100-B-3X32A
4.8（4.0～5.0） ③ S4100-B-3X48A 4100-B-3X48A
6.4（5.5～6.4） ③ S4100-B-3X64A 4100-B-3X64A
6100 1.6（1.2～2.4） ③ S6100-B-3X16A 6100-B-3X16A
3.2（2.4～4.0） ③ S6100-B-3X32A 6100-B-3X32A
4.8（4.0～5.0） ③ S6100-B-3X48A 6100-B-3X48A
6.4（5.5～6.4） ③ S6100-B-3X64A 6100-B-3X64A
