トリムシール
トリムシール（一体成型）　TSE,TSF,TSGシリーズ Aタイプ
TSE シリーズ
TSF シリーズ
TSFシリーズ
TSG シリーズ
TSGシリーズ
【基本板厚：1.6〜6.4mm】

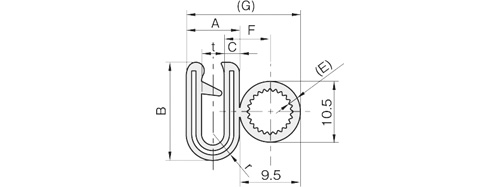

TSE シリーズ　チューブ高さ 9.5

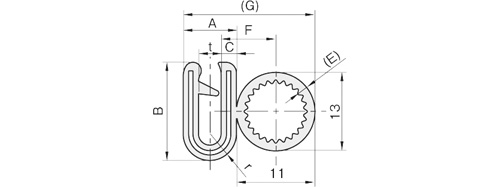

TSF シリーズ　チューブ高さ 11

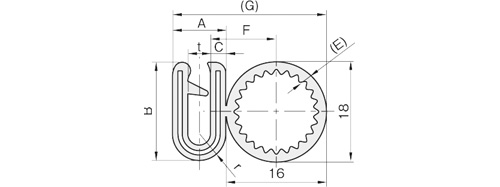

TSG シリーズ　チューブ高さ 16
耐油性に優れ、チューブが剥れにくい一体成型タイプ
工作機械、扉部のクッション材に
本体 耐油TPE（熱可塑性エラストマー）
芯金 アルミ（A5052）

TSE シリーズ

TSF シリーズ
TSG シリーズ
表面
（無地）
シリーズ 基本板厚（対応板厚） A B C (G) (E) F t r
TSE 1.6（1.2〜2.4） 5 14.5 1.7 14.4 1.5 6.4 1.6 2.5
3.2（2.4〜4.0） 6.6 14 1.7 16 1.5 6.4 3.2 3.3
4.8（4.0〜5.0） 8.2 13.4 1.7 17.6 1.5 6.4 4.8 3.6
6.4（5.5〜6.4） 9.8 12.8 1.7 19.2 1.5 6.4 6.4 3.6
TSF 1.6（1.2〜2.4） 5 14.5 1.7 16 1.6 7.2 1.6 3
3.2（2.4〜4.0） 6.6 14 1.7 17.6 1.6 7.2 3.2 3.8
4.8（4.0〜5.0） 8.2 13.4 1.7 19.2 1.6 7.2 4.8 3.6
6.4（5.5〜6.4） 9.8 12.8 1.7 20.8 1.6 7.2 6.4 3.6
TSG 1.6（1.2〜2.4） 5 14.5 1.7 20.9 2.1 9.65 1.6 3
3.2（2.4〜4.0） 6.6 14 1.7 22.3 2.1 9.65 3.2 3.8
4.8（4.0〜5.0） 8.2 13.4 1.7 24.1 2.1 9.65 4.8 3.6
6.4（5.5〜6.4） 9.8 12.7 1.7 25.5 2.1 9.65 6.4 3.6
シリーズ 色 基本板厚
（対応板厚）		 ▼50m/巻 ▼m/巻
品番 品番
TSE 黒 1.6（1.2〜2.4） TSEB160A TSEB160A-L□
3.2（2.4〜4.0） TSEB320A TSEB320A-L□
4.8（4.0〜5.0） TSEB480A TSEB480A-L□
6.4（5.5〜6.4） TSEB640A TSEB640A-L□
TSF 1.6（1.2〜2.4） TSFB160A TSFB160A-L□
3.2（2.4〜4.0） TSFB320A TSFB320A-L□
4.8（4.0〜5.0） TSFB480A TSFB480A-L□
6.4（5.5〜6.4） TSFB640A TSFB640A-L□
TSG 1.6（1.2〜2.4） TSGB160A TSGB160A-L□
3.2（2.4〜4.0） TSGB320A TSGB320A-L□
4.8（4.0〜5.0） TSGB480A TSGB480A-L□
6.4（5.5〜6.4） TSGB640A TSGB640A-L□
