トリム
トリム 100シリーズ
【基本板厚：1.6～6.4mm／片面リップ】
溶着 ※TPEのみ
本体 TPE（熱可塑性エラストマー）
芯金 アルミ（A5052）
本体 PVC（塩化ビニール）
芯金 アルミ（A3004）

表面写真
  TPE（熱可塑性エラストマー） PVC（塩化ビニール）
①
コースペブル
（粗目模様）		 コースペブル
（粗目模様）
③
ファインペブル
（細目模様）		 ファインペブル
（細目模様）
④
  バスケットウェーブ
（網目模様）
⑤
ファインサンド
（極細目模様）		 ファインサンド
（極細目模様）

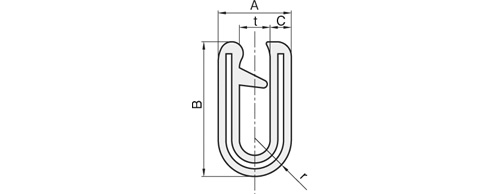

基本板厚（対応板厚） A B C t r
1.6（1.2～2.4） 6.0 14.5 2.2 1.6 3.0
3.2（2.4～4.0） 7.6 14.0 2.2 3.2 3.8
4.8（4.0～5.0） 9.2 13.3 2.2 4.8 3.6
6.4（5.5～6.4） 10.8 12.7 2.2 6.4 3.6
TPE
基本板厚
（対応板厚）		 色 表面模様 ▼75m/巻 ▼15m/巻 ▼m販売
品番 品番 品番
1.6（1.2～2.4） 黒 ③ S100-16-B-3T 100-16-B-3T 100-16-B-3T-L□
⑤ S100-16-B-5T 100-16-B-5T 100-16-B-5T-L□
白 ① S100-16-W-1T 100-16-W-1T 100-16-W-1T-L□
⑤ S100-16-W-5T 100-16-W-5T 100-16-W-5T-L□
3.2（2.4～4.0） 黒 ③ S100-32-B-3T 100-32-B-3T 100-32-B-3T-L□
⑤ S100-32-B-5T 100-32-B-5T 100-32-B-5T-L□
白 ① S100-32-W-1T 100-32-W-1T 100-32-W-1T-L□
⑤ S100-32-W-5T 100-32-W-5T 100-32-W-5T-L□
4.8（4.0～5.0） 黒 ③ S100-48-B-3T 100-48-B-3T 100-48-B-3T-L□
⑤ S100-48-B-5T 100-48-B-5T 100-48-B-5T-L□
白 ① S100-48-W-1T 100-48-W-1T 100-48-W-1T-L□
⑤ S100-48-W-5T 100-48-W-5T 100-48-W-5T-L□
6.4（5.5～6.4） 黒 ③ S100-64-B-3T 100-64-B-3T 100-64-B-3T-L□
⑤ S100-64-B-5T 100-64-B-5T 100-64-B-5T-L□
白 ① S100-64-W-1T 100-64-W-1T 100-64-W-1T-L□
⑤ S100-64-W-5T 100-64-W-5T 100-64-W-5T-L□

PVC
基本板厚
（対応板厚）		 色 表面模様 ▼75m/巻 ▼15m/巻
品番 品番
1.6（1.2～2.4） 黒 ③ S100-16-B-3 100-16-B-3
④ S100-16-B-4 100-16-B-4
⑤ S100-16-B-5 100-16-B-5
白 ① S100-16-W-1 100-16-W-1
④ S100-16-W-4 100-16-W-4
⑤ S100-16-W-5 100-16-W-5
3.2（2.4～4.0） 黒 ③ S100-32-B-3 100-32-B-3
④ S100-32-B-4 100-32-B-4
⑤ S100-32-B-5 100-32-B-5
白 ① S100-32-W-1 100-32-W-1
④ S100-32-W-4 100-32-W-4
⑤ S100-32-W-5 100-32-W-5
4.8（4.0～5.0） 黒 ③ S100-48-B-3 100-48-B-3
④ S100-48-B-4 100-48-B-4
⑤ S100-48-B-5 100-48-B-5
白 ① S100-48-W-1 100-48-W-1
④ S100-48-W-4 100-48-W-4
⑤ S100-48-W-5 100-48-W-5
6.4（5.5～6.4） 黒 ③ S100-64-B-3 100-64-B-3
④ S100-64-B-4 100-64-B-4
⑤ S100-64-B-5 100-64-B-5
白 ① S100-64-W-1 100-64-W-1
④ S100-64-W-4 100-64-W-4
⑤ S100-64-W-5 100-64-W-5
