ボトル・ボトルキャップ

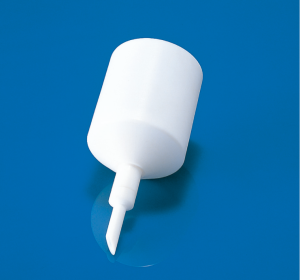

PTFEブフナロート
612
PTFEブフナロート ■ブフナロートも目皿が圧入になっています。
型式 ロート直径
（mm）		 ロート深さ
（mm）		 適用フィルター径
（mm）		 容量
（ml）
612-1132-01 40φ 40 40φ 50
612-1132-02 60φ 60 60φ 150
612-1132-03 75φ 75 75φ 300
612-1132-04 95φ 95 95φ 500

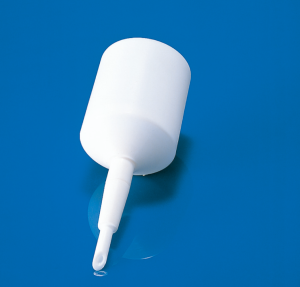

PTFEブフナロート摺合せ付
612
PTFEブフナロート摺合せ付 ■共通摺合せ付ブフナロートには、目皿が圧入されています。
PTFEフィルターは別途お求め下さい。




PTFEメンブランフィルターはこちら⇒
型式 ロート径（φmm）
外径×内径		 適用フィルター径
（φmm）		 共通摺合せ ロート内高さ
（mm）
612-1133-01 50×40φ 40 15/25 40
612-1133-02 70×60φ 60 15/25 60
612-1133-03 70×60φ 60 19/28 60
612-1133-04 85×75φ 75 15/25 67
612-1133-05 85×75φ 75 19/28 67
612-1133-06 105×95φ 95 19/28 95

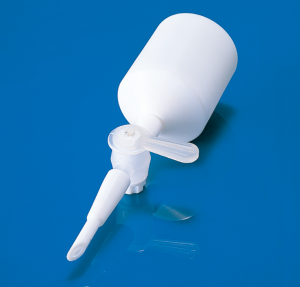

PTFEブフナロート摺合せコック付
612
PTFEブフナロート摺合せコック付 ■共通摺合せとバルブを取りつけてあります。
   フィルター用目皿が圧入されているため、フィルターを
   取り付けてご使用下さい。
型式 ロート径（φmm）
外径×内径		 適用フィルター径
（φmm）		 共通摺合せ ロート内高さ
（mm）
612-1134-01 50×40φ 40 15/25 40
612-1134-02 70×60φ 60 15/25 60
612-1134-03 70×60φ 60 19/28 60
612-1134-04 85×75φ 75 15/25 67
612-1134-05 85×75φ 75 19/28 67
612-1134-06 105×95φ 95 19/28 95

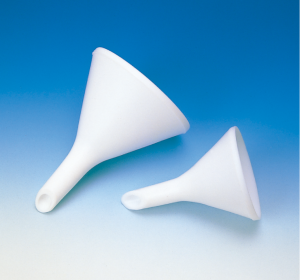

PTFEロート
612
PTFEロート ■PTFE成形品
型式 ロート外径（mm） 足外径×全高（mm）
612-1137-04 32φ 8φ×46H
612-1137-05 54φ 11φ×85H
612-1137-06 82φ 13φ×120H
612-1137-07 107φ 16φ×140H
612-1137-08 160φ 19φ×195H

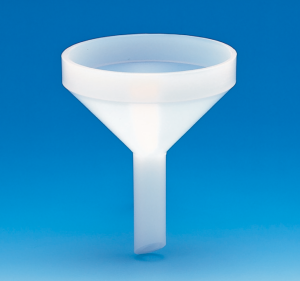

PFAロート
612
PFAロート ■PFA成形品

PFAロート図面

足の部分　10φ×15φ×60L
型式 外径（mm） 全高 肉厚
612-1141-01 90φ 117Ｌ 3ｔ
