ボトル・ボトルキャップ

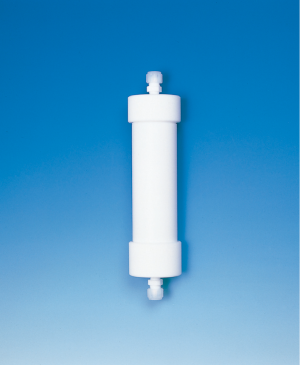

PTFE加圧式竪型ホルダー
612
PTFE加圧式竪型ホルダー ■オールフッ素樹脂製の加圧式ホルダーです。耐熱性、耐薬品性に優れており、割れることがなく半永久的に使用できます。
● 管寸法は、上下のナットハーフジョイントを除いた寸法になり、管の肉厚も５mm以上と厚くしてあります。
● 常用圧力・・・型式の末尾−01〜04は0.2MPa以下、−05〜06は0.1MPa以下で使用下さい。（シール部は、FKMになります。）
型式 容量（ml） 管内径×長さ（mm） 接続PTFEチューブ（mm）
612-1126-01 100 25φ×230 6φ×4φ
612-1126-02 200 35φ×230 6φ×4φ
612-1126-03 300 50φ×200 8φ×6φ
612-1126-04 500 65φ×200 8φ×6φ
612-1126-05 1,000 70φ×300 8φ×6φ
612-1126-06 2,000 98φ×300 10φ×8φ

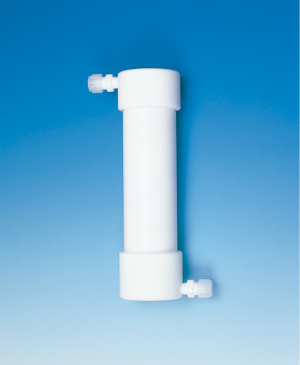

PTFE加圧式上下横型ホルダー
612
PTFE加圧式上下横型ホルダー ■上下横型は、上下接続の横部注入用にハーフジョイントを取り付けました。
● 常用圧力・・・型式の末尾−01〜04は0.2MPa以下、−05〜06は0.1MPa以下で使用下さい。また、PTFEフィルター用サポート（目皿）は圧入になっています。（シール部は、FKMになります。）
型式 容量（ml） 管内径×長さ（mm） 接続PTFEチューブ（mm）
612-1127-01 100 25φ×230 6φ×4φ
612-1127-02 200 35φ×230 6φ×4φ
612-1127-03 300 50φ×200 8φ×6φ
612-1127-04 500 65φ×200 8φ×6φ
612-1127-05 1,000 70φ×300 8φ×6φ
612-1127-06 2,000 98φ×300 10φ×8φ

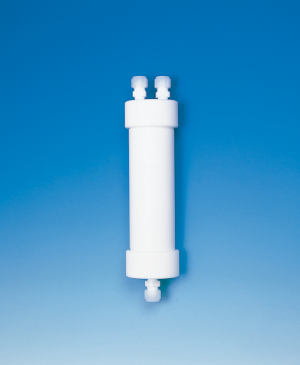

PTFE加圧式二連型ホルダー
612
PTFE加圧式二連型ホルダー ■上部接続二連型は、２種類の液体を注入する事ができます。容量300ml未満には、二連接続が取り付けられません。
● 常用圧力・・・型式の末尾−01〜02は0.2MPa以下、−03〜05は0.1MPa以下で使用下さい。（シール部は、FKMになります。）
型式 容量（ml） 管内径×長さ（mm） 接続PTFEチューブ（mm）
612-1128-01 300 50φ×200 8φ×6φ
612-1128-02 500 65φ×200 8φ×6φ
612-1128-03 1,000 70φ×300 8φ×6φ
612-1128-04 2,000 98φ×300 10φ×8φ
612-1128-05 3,000 100φ×400 10φ×8φ
