ボトル・ボトルキャップ

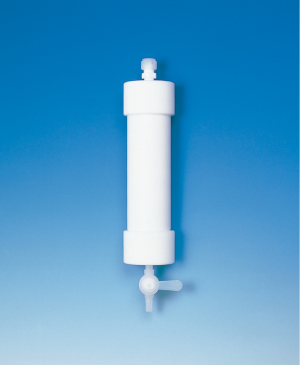

PTFE加圧式ホルダーA型
612
PTFE加圧式ホルダーA型 ■オールフッ素樹脂製加圧式バルブ付濾過器は、耐薬品性、耐熱性に優れており、半永久的に使用でき、組立、分解、洗浄が簡単にできます。肉厚も５mm以上と厚くしてあります。
● 各部の連結は、ネジ止めで上下接続は、ガラス管、チューブ、ステンレス管等の差込み式です。（シール部は、FKMになります。）
● 常用圧力・・・型式の末尾−01〜02は0.2MPa以下、−03〜05は0.1MPa以下となります。
型式 容量
（ml）		 管外径×内径×長さ
（mm）		 上部チューブ外径
（mm）
612-1123-01 300 60φ×50φ×200 6φ
612-1123-02 500 81φ×65φ×200 8φ
612-1123-03 1,000 86φ×70φ×300 8φ
612-1123-04 2,000 114φ×98φ×300 8φ
612-1123-05 3,000 118φ×100φ×400 10φ

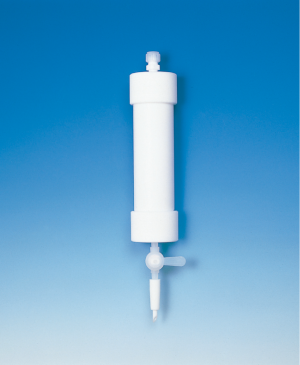

PTFE加圧式ホルダーB型
612
PTFE加圧式ホルダーB型 ■オールフッ素樹脂製の加圧式濾過器です。上部接続は、チューブ、ガラス管、ステンレス管等の差込式です。バルブはPFAバルブを使い、下部の摺り合せは共通になっています。PTFEフィルターは別途になります。
● 常用圧力・・・型式の末尾−01〜02は0.2MPa以下、−03〜05は0.1MPa以下となります。（シール部は、FKMになります。）




PTFEフィルターはこちら⇒ PTFEフィルターシート
型式 容量
（ml）		 管外径×内径×長さ
（mm）		 上部チューブ外径
（mm）		 共通摺り合わせ
612-1124-01 300 60φ×50φ×200 6φ 15/25
612-1124-02 500 81φ×65φ×200 8φ 15/25
612-1124-03 1,000 86φ×70φ×300 8φ 19/28
612-1124-04 2,000 114φ×98φ×300 8φ 19/28
612-1124-05 3,000 118φ×100φ×400 10φ 29/32

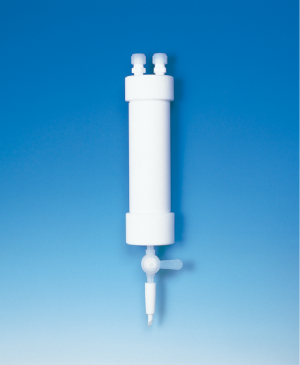

PTFE加圧式ホルダーC型
612
PTFE加圧式ホルダーC型 ■上部接続が２ヶ所ついており、一方はサンプル注入ができます。PTFEフィルター用サポートは、圧入になっております。PTFEフィルターは別途になります。（シール部は、FKMになります。）
● 常用圧力・・・型式の末尾−01〜02は0.2MPa以下、−03〜05は0.1MPa以下となります。
型式 容量
（ml）		 管外径×内径×長さ
（mm）		 上部チューブ外径
（mm）		 共通摺り合わせ
612-1125-01 300 60φ×50φ×200 6φ 15/25
612-1125-02 500 81φ×65φ×200 8φ 15/25
612-1125-03 1,000 86φ×70φ×300 8φ 19/28
612-1125-04 2,000 114φ×98φ×300 8φ 19/28
612-1125-05 3,000 118φ×100φ×400 10φ 29/32
