膜付きグロメット 004/106
特徴:
●膜付きで通線前のブラインドと防塵ができ、電線を通すときには簡単に破れる。
●ゴム製なので電線を傷つけない。
●材質：天然ゴム　●硬度：55°±5°　●標準色：黒
単位[mm]／梱包数100個
型式 A B C D Eφ Fφ Gφ Hφ 型式 A B C D Eφ Fφ Gφ Hφ
SG-9A 8.5 2.3 3.5 2.0 4.5 9 13 16 SG-28A 11.8 2.3 5.0 3.0 21 28 33 37
SG-12A 6.3 1.6 2.5 1.5 7 12 16 19 SG-30A 12.7 3.2 5.0 3.0 23 30 35 39
SG-14A 8.0 2.3 3.0 1.7 9 14 18 21 SG-32A 11.8 2.3 5.0 3.0 25 32 37 41
SG-16A 8.1 1.6 3.5 2.0 11 16 20 23 SG-30B 8.0 1.6 3.2 3.2 25 30 35 35
SG-18A 8.8 2.3 3.5 2.0 13 18 22 25 SG-34A 12.7 3.2 5.0 3.0 27 34 39 43
SG-20A 9.1 1.6 4.0 2.5 15 20 24 27 SG-36A 13.8 2.3 6.0 4.0 28 36 42 45
SG-22A 9.8 2.3 4.0 2.5 17 22 26 29 SG-38A 14.7 3.2 6.0 4.0 30 38 44 48
SG-24A 11.3 2.3 5.0 3.0 19 24 28 31 SG-42A 14.7 3.2 6.0 4.0 34 42 48 52
SG-26A 12.2 3.2 5.0 3.0 19 26 31 35

オープンロックブッシュ

 013
特徴:
●材質：66ナイロン
●電線束をパネルに通してからブッシングできるので、電線に端子、コネクタなど加工しても容易に通せます。
型式 取付穴径φ 最小内径φ 最大外径φ 厚さmm 梱包単位
OLBT-13 13 8 15 9.1 100個
OLBT-19 19 14 21 9.1
OLBT-26 26 20 29 9.1
グロメット 013
特徴:
●材質：6ナイロン　色：乳白色
●丸・四角穴開口部にあわせ、自在にカットして使用できます。
単位[mm]
型式 適応パネル厚 A B C D E 定尺
TG-012 1.2 1.3 1.3 1.0 5.0 3.3 100m
TG-016 1.6 1.7 1.7 1.2 5.2 3.7
TG-024 2.3 2.4 2.4 1.2 5.2 4.4
TG-032 3.2 3.3 3.3 1.2 5.2 5.3
エッジング 013
特徴:
●材質：6ナイロン　色：乳白色
●パネル・シャーシのエッジ部にはめ込むだけで完全にフィットし、保護します。
単位[mm]
型式 適用パネル厚 A B C D E
TE-012 0.6～0.8 0.5 1.3 1 5 3.3
TE-012W 1.0～1.2 0.6 1.3 1 5 3.3
TE-016 1.2～1.6 0.9 1.7 1 5 3.7
TE-024 1.6～2.3 1.2 2.4 1 5 4.4
TE-032 2.3～3.2 1.5 3.3 1 5 5.3
梱包単位：1m物 x 100本単位
VCPキャップ 029/108
特徴:
●コンデンサー等の電子部品の絶縁にご利用できます。
●ケーブルや電線の端末の保護、防塵、防湿にご利用できます。
●パイプのネジ部の保護、内部の防塵、防湿にご利用できます。
●材質：軟質PVC
(他にUL規格認定品・CSA規格認定品があります。お問い合わせください。）

型式 寸法(mm) 標準色 梱包単位
φd L t
VCP-2 2 10±1.0 1.0±0.3 黒 1000
VCP-4 4 10±1.0 1.0±0.3
VCP-6 6 15±1.0 1.0±0.3
VCP-8 8 15±1.0 1.0±0.3
VCP-10 10 20±1.0 1.0±0.3
VCP-12 12 20±1.0 1.0±0.3
VCP-14 14 30±1.0 1.5±0.4
VCP-16 16 30±1.0 1.5±0.4
VCP-18 18 30±1.0 1.5±0.4
VCP-20 20 30±1.0 1.5±0.4 500

他にφdが2mm間隔にVCP-22～80まであります。ただし受注生産品の為、数量についてはご相談ください。
品川商工（株）製
ニューVCPキャップ 383
特徴
●出荷用端末保護キャップ、電線の端末処理、
パイプ等の防塵防湿及び、スタッドカバーとしてご使用下さい。
●標準品：塩化ビニール　標準色：黒
●他材質：アクリル　標準色：黒
　　　　　　難燃用塩化ビニール[UL94V-0 E59619(S)]　
　　　　　　標準色：黒
 VCPキャップ

型番 Dφ T±0.5 L±1.0 販売単位
VCP- 2(T) 2.0 1.0 10.0 1,000個
VCP- 3(T) 3.0 1.0 10.0 1,000個
VCP- 4(T) 4.0 1.0 10.0 1,000個
VCP- 5(T) 5.0 1.0 15.0 1,000個
VCP- 6(T) 6.0 1.0 15.0 1,000個
VCP- 7(T) 7.0 1.0 15.0 1,000個
VCP- 8(T) 8.0 1.0 15.0 1,000個
VCP- 9(T) 9.0 1.0 15.0 1,000個
VCP-10(T) 10.0 1.0 20.0 500個
VCP-11(T) 11.0 1.0 20.0 500個
VCP-12(T) 12.0 1.0 20.0 500個
VCP-13(T) 13.0 1.5 30.0 250個
VCP-14(T) 14.0 1.5 30.0 250個
VCP-15(T) 15.0 1.5 30.0 250個
VCP-16(T) 16.0 1.5 30.0 200個
VCP-17(T) 17.0 1.5 30.0 200個
VCP-18(T) 18.0 1.5 30.0 150個
VCP-19(T) 19.0 1.5 30.0 150個
VCP-20(T) 20.0 1.5 30.0 100個
VCP-21(T) 21.0 1.5 40.0 100個
VCP-22(T) 22.0 1.5 40.0 50個
VCP-23(T) 23.0 1.5 40.0 50個
VCP-24(T) 24.0 1.5 40.0 50個
VCP-25(T) 25.0 1.5 40.0 50個
VCP-26(T) 26.0 1.5 40.0 50個
VCP-28(T) 28.0 1.5 40.0 50個
VCP-29(T) 29.0 1.5 50.0 50個
VCP-30(T) 30.0 1.5 50.0 50個
VCP-31(T) 31.0 1.5 50.0 50個
VCP-32(T) 32.0 1.5 50.0 50個
VCP-33(T) 33.0 1.5 50.0 50個
VCP-34(T) 34.0 1.5 50.0 50個
VCP-35(T) 35.0 1.5 50.0 50個
VCP-36(T) 36.0 1.5 50.0 50個
型番 Dφ T±0.5 L±1.0 販売単位
VCP-37(T) 37.0 1.75 50.0 50個
VCP-38(T) 38.0 1.75 50.0 50個
VCP-39(T) 39.0 1.75 50.0 50個
VCP-40(T) 40.0 1.75 50.0 50個
VCP-42(T) 42.0 1.75 60.0 50個
VCP-44(T) 44.0 1.75 60.0 50個
VCP-46(T) 46.0 2.0 70.0 50個
VCP-48(T) 48.0 2.0 70.0 50個
VCP-50(T) 50.0 2.0 70.0 20個
VCP-52(T) 52.0 2.0 80.0 20個
VCP-54(T) 54.0 2.0 80.0 20個
VCP-56(T) 56.0 2.0 80.0 20個
VCP-58(T) 58.0 2.0 80.0 20個
VCP-60(T) 60.0 2.0 80.0 20個
VCP-62(T) 62.0 2.0 80.0 10個
VCP-64(T) 64.0 2.0 90.0 10個
VCP-66(T) 66.0 2.0

90.0

 10個
VCP-68(T) 68.0 2.0 90.0 10個
VCP-70(T) 70.0 2.0 100.0 10個
VCP-72(T) 72.0 2.0 100.0 10個
VCP-74(T) 74.0 2.0 100.0 10個
VCP-76(T) 76.0 2.0 100.0 10個
VCP-78(T) 78.0 2.0 100.0 10個
VCP-80(T) 80.0 2.0 100.0 10個
VCP-82(T) 82.0 2.5 110.0 10個
VCP-84(T) 84.0 2.5 110.0 10個
VCP-86(T) 86.0 2.5 110.0 10個
VCP-88(T) 88.0 2.5 110.0 10個
VCP-90(T) 90.0 3.0 120.0 10個
VCP-92(T) 92.0 3.0 120.0 10個
VCP-94(T) 94.0 3.0 120.0 10個
VCP-96(T) 96.0 3.0 120.0 10個
VCP-98(T) 98.0 3.0 120.0 10個
VCP-100(T) 100.0 3.5 120.0 10個
VCＢキャップ 383
特徴
●出荷用端末保護キャップ、電線の端末処理、
パイプ等の防塵防湿及び、スタッドカバーとしてご使用下さい。
●標準品：塩化ビニール　標準色：緑透明
●他材質：アクリル　標準色：
　 　　　　 難燃用塩化ビニール[UL94V-0 E59619(S)]　
　　　　　　標準色：青透明
 VCBキャップ
型番 Dφ D1φ L L1 L2 L3 L3 L4 L5 1袋/個
VCB- 6(T) 6.0 3.5 34.0 2.0 18.0 5.0 5.0 4.0 1.0 500
VCB- 8(T) 8.0 6.0 34.0 3.0 17.0 5.0 5.0 4.0 1.0 500
VCB-10(T) 10.0 8.5 34.0 3.0 21.0 3.0 3.0 4.0 1.0 400
VCB-129(T) 12.0 9.5 34.0 5.0 15.0 5.0 5.0 4.0 1.0 200
VCB-121(T) 12.0 10.0 45.0 4.0 27.0 4.5 4.5 5.0 1.0 200
VCB-16(T) 16.0 14.0 59.0 4.0 39.0 5.0 5.0 6.0 1.2 100
VCB-20(T) 20.0 17.0 71.0 6.0 49.0 5.0 5.0 6.0 1.2 50
VCB-24(T) 24.0 22.0 71.0 7.0 48.0 5.0 5.0 6.0 1.5 50
VCB-29(T) 29.0 27.0 71.0 7.0 48.0 5.0 5.0 6.0 1.5 20
VCB-32(T) 32.0 27.0 71.0 13.5 41.5 5.0 5.0 6.0 1.5 20
VCB-40(T) 40.0 35.0 81.0 20.0 46.0 4.5 4.5 6.0 1.5 10

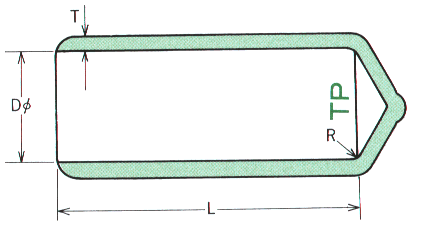

シリコーン＆PVC端末キャップ
613
特徴
各種ケーブル、電線の出荷、在庫管理等の際、端末保護の為に、メッキ、塗装用のマスキング等のローコストで作業性がよいので各種業界にて広い御利用をいただいております

※御依頼の際は材質・グレードのご指定願います。
PVC
一般グレード品
一般品　色＝黒
T=1.0 ±0.3

U L 規格認定品
CSA規格認定品
Cat. No. TP-24

U L 品　色＝黒
CSA品　色＝黒
T=1.0 +0.5
-0.2
シリコーン
一般グレード品
材料
シリコーン
信越化学工業（㈱
透明、
ブルー透明
黒

  ★呼称：内径(Dφ)×深さ寸法(L)×肉厚(T)
型式 Dφ L±1.5 T±0.3 型式 Dφ L±1.5 T±0.3 型式 Dφ L±1.5 T±0.3
　TC-05 0.5 10 0.5～0.8 　TC-17 17 15 1 　TC-62 62 60 1.5
　TC-07 0.7 10 0.5～0.8 　TC-17.5 17.5 15 1 　TC-64 64 60 1.5
　TC-1 1 10 0.5～8.0 　TC-18 18 15 1 　TC-65 65 60 1.5
　TC-1.2 1.2 10 0.5～0.8 　TC-19 19 15 1 　TC-68 68 60 1.5
　TC-1.5 1.5 10 0.5～0.8 　TC-20 20 15 1 　TC-70 70 60 1.5
　TC-1.8 1.8 10 0.8～1.0 　TC-21 21 20 1 　TC-71 71 70 2
　TC-2 2 10 0.8～1.0 　TC-22 22 20 1 　TC-74 74 70 2
　TC-2.5 2.5 10 0.8～1.0 　TC-23 23 20 1 　TC-75 75 70 2
　TC-3 3 10 0.8～1.0 　TC-24 24 20 1 　TC-76 76 70 2
　TC-3.5 3.5 10 0.8～1.0 　TC-25 25 20 1 　TC-78 78 70 2
　TC-4 4 10 0.8～1.0 　TC-26 26 20 1 　TC-80 80 70 2
　TC-4.5 4.5 10 0.8～1.0 　TC-27 27 20 1 　TC-83 83 80 2
　TC-5 5 10 0.8～1.0 　TC-28 28 20 1 　TC-84 84 80 2
　TC-5.5 5.5 10 0.8～1.0 　TC-30 30 20 1 　TC-86 86 80 2
　TC-6 6 10 0.8～1.0 　TC-32 32 30 1 　TC-89 89 80 2
　TC-6.5 6.5 10 0.8～1.0 　TC-34 34 30 1 　TC-90 90 80 2
　TC-7 7 10 0.8～1.0 　TC-35 35 30 1 　TC-92 92 80 2
　TC-7.5 7.5 10 0.8～1.0 　TC-36 36 30 1 　TC-94 94 80 2
　TC-8 8 10 0.8～1.0 　TC-37 37 30 1 　TC-96 96 80 2
　TC-8.5 8.5 10 0.8～1.0 　TC-38 38 30 1 　TC-98 98 80 2
　TC-9 9 10 0.8～1.0 　TC-40 40 30 1 　TC-100 100 80 2
　TC-9.5 9.5 10 0.8～1.0 　TC-42 42 40 1.5 　TC-105 105 100 3
　TC-10 10 10 0.8～1.0 　TC-44 44 40 1.5 　TC-110 110 100 3
　TC-10.5 10.5 10 0.8～1.0 　TC-45 45 40 1.5 　TC-113 113 100 3
　TC-11 11 10 1 　TC-46 46 40 1.5 　TC-120 120 100 3
　TC-11.4 11.4 15 1 　TC-48 48 40 1.5 　TC-125 125 100 3
　TC-11.5 11.5 15 1 　TC-50 50 40 1.5 　TC-130 130 100 3
　TC-12 12 15 1 　TC-52 52 50 1.5 　TC-135 135 100 3
　TC-12.5 12.5 15 1 　TC-53 53 50 1.5 　TC-140 140 100 3
　TC-13 13 15 1 　TC-54 54 50 1.5 　TC-143 143 100 3
　TC-13.5 13.5 15 1 　TC-55 55 50 1.5 　TC-145 145 100 3
　TC-14 14 15 1 　TC-56 56 50 1.5 　TC-163 163 100 3
　TC-15 15 15 1 　TC-58 58 50 1.5 　TC-165 165 100 3
　TC-16 16 15 1 　TC-60 60 50 1.5 　TC-280 280 100 3
◎肉厚及び寸法は任意で出来ますのでお問い合わせください。
◎肉厚Tは口元より3～5ｍｍ部を測定します。
●品番寸法外の場合のご注文も承ります。お問い合わせください。
