ケーブルアクセサリー
TL クランプ粘着タイプ 013

型式 束線径 梱包単位
TL-20A φ5〜21 100個
特徴:
●束線径がφ5〜21と広範囲にクランプすることができます。
●結束の取り外しが自在です。
●ベルトを開口部に通して折り返し、フック部にロックするだけで強い結束クランプができ、
   ベルトを切断する作業が不要です。
●粘着力の強いテープつきで取付が簡単です。
●材質：UL94V-2合格の66ナイロン使用。
●色：グレー
TLクランプスナップタイプ 013
型式 束線径 取付穴径 取付板厚 梱包単位
TL-20S φ5〜21 φ6.4±0.1 t0.5〜t2.3 100個
特徴:
●束線径がφ5〜21と広範囲にクランプすることができます。
●結束の取り外しが自在です。
●ベルトを開口部に通して折り返し、フック部にロックするだけで強い結束クランプができ、
   ベルトを切断する作業が不要です。
●パネルへの取付はワンタッチのスナップ式です。
●材質：UL94V-2合格の66ナイロン使用。
●色：グレー

※在庫無くなり次第、仕様変更予定（2022年7月頃目途）があります。
   詳細はお問い合わせ下さい。
フラットケーブルクランプ 013
●粘着テープタイプと差し込み式スナップタイプの2タイプあり、フラットケーブル束を効率よくクランプすることができます。
●UL94V-2合格の66ナイロン使用　ULファイルNO.E41938/標準色：乳白色


単位[mm]
型式 最大幅 最大厚 A B C 梱包
単位
FCC-525 32.0 6.9 32.0 6.9 45.2 100個
FCC-550 32.0 12.7 32.0 12.7 45.2
FCC-625 63.5 6.9 63.5 6.9 76.8
FCC-650 63.5 12.7 63.5 12.7 76.8
FCC-675 63.5 19.1 63.5 19.1 76.8
単位[mm]
型式 最大幅 最大厚 A B C パネル厚 取付穴径 梱包
単位
FCC-125 32.0 6.4 32.0 6.4 45.2 t0.5〜2.3 6.4φ 100個
FCC-150 32.0 12.7 32.0 12.7 45.2
FCC-225 63.5 6.4 63.5 6.4 76.8
FCC-250 63.5 12.7 63.5 12.7 76.8

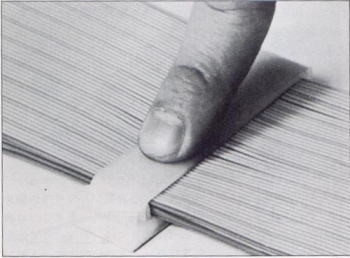

フラットケーブルマウント 013
※中止品

特徴:
●アジャスターウイング付きで、各サイズのフラットケーブルがクランプできます。
    (一枚でも固定できます。）
●フラットケーブルの取り外しも、ワンタッチでできます。
●本体の取付は、ネジ止め（3ミリネジ使用）と、粘着テープの2種類があります。
●粘着タイプは、乾燥した油分や汚れのない平面で25Kgの保持力があります。
●材質は自己消火性ナイロン製、色はグレー。
U.L.E56854 [単位mm]
型式 固定方法 A B C D ケーブル最大巾 ケーブル最大厚 梱包
単位
FCM1-A-14 粘着タイプ 15.5 30.7 72.9 - 25.4 4.3 200
FCM1-S6-14 ネジ止めタイプ
FCM1.2-A-14 粘着タイプ 17.3 34.5 55.9 - 30.5 4.3
FCM1.2-S6-14 ネジ止めタイプ
FCM2-A-14 粘着タイプ 9.4 56.7 125.5 38.1 50.8 4.3
FCM2-S6-14 ネジ止めタイプ
FCM3.25-A-14 粘着タイプ 24.1 120.4 185.4 28.7 82.6 4.3
FCM3.25-S6-14 ネジ止めタイプ
 ※こちらの製品は現在生産中止品となっております（2024年6月3日）
