ケーブルアクセサリー
ナイロンクランプ 029/013
66ナイロン、UL94V-2合格、ULファイルNo.41938
色：乳白色
●円形に成型されており、ケーブルパイプにフィット
   します。絶縁性が高く、ガソリン、軽油にも強い。
[単位mm]
型式 タイプ 固定時の内径 各部の寸法 梱包単位
（個）
外穴 中穴 内穴 A B(ビス穴径） C D E F G H N
NK-2N A 3.0 - - 3.3 4.3 9.5 - - 4.8 4.8 1.1 9.5 100
NK-3N 4.6 - - 5.3 4.3 10.3 - - 4.8 4.8 1.1 9.5 100
NK-4N 5.6 - - 6.8 4.3 11.1 - - 4.8 4.8 1.1 9.5 100
NK-5N 7.4 - - 8.4 4.3 11.9 - - 4.8 4.8 1.1 9.5 100
NK-6N 10.0 - - 10.6 4.3 12.7 - - 4.8 6.3 1.1 9.5 100
NK-7N 10.7 - - 12.2 4.3 13.5 - - 4.8 6.3 1.1 9.5 100
NK-8N 11.9 - - 13.2 4.3 14.3 - - 4.8 6.3 1.1 9.5 100
NK-9N 13.5 - - 15.2 4.3 15.1 - - 4.8 6.3 1.1 9.5 100
NK-10N 14.0 - - 16.0 4.3 15.9 - - 4.8 6.3 1.1 9.5 100
NK-11N 16.8 - - 19.0 5.1 17.5 - - 6.3 7.9 1.8 12.7 100
NK-12N 17.8 - - 19.8 5.1 18.2 - - 6.3 7.9 1.8 12.7 100
NK-13N 20.8 - - 22.1 5.1 19.0 - - 6.3 7.9 1.8 12.7 100
NK-14N B 21.3 - 18.5 22.9 5.1 19.8 11.9 - 6.3 7.9 1.8 12.7 100
NK-16N 24.4 - 22.3 26.9 5.1 21.4 13.5 - 6.3 7.9 1.8 12.7 100
NK-18N 26.7 - 24.1 29.2 5.1 23.0 15.1 - 6.3 7.9 1.8 12.7 50
NK-24N C 37.3 35.0 31.2 39.4 5.1 27.8 19.8 11.9 6.3 9.5 1.8 12.7 50
NK-32N 51.0 46.2 43.7 52.1 5.1 34.1 24.6 13.5 6.3 9.5 1.8 12.7 25

ロッキングアジャストクランプ

 013
特徴：
●円形状のものから異型のものまで確実にクランプできます。
●上部の強靱な特殊ロック構造により、ワイヤー束が完全に
   ロックされます。
●片手で簡単に上部ロックの嵌合と取り外しができます。
●パネル・シャーシへの取付はワンタッチのスナップ式です。
●中心部のアジャストベロにより、幅広いサイズの束線ができ
   ます。
●垂直・水平・吊り下げのあらゆる位置でワイヤー束を確実に
   保持できます。
[単位mm]
型式 束線径φ 取付板厚（ｔ） 取付穴径φ A B C D 梱包単位
LCT-1S 3〜8 0.8〜3.2 4.8〜5.0 11.4 17.0 13 5.6 100
LCT-2S 6〜12 0.8〜3.2 4.8〜5.0 17.0 23.0 14 6.8
LCT-2.5S 9〜16 0.8〜3.2 4.8〜5.0 22.0 27.5 14 5.6
LCT-3S 11〜22 0.8〜3.2 4.8〜5.0 27.0 35.5 16 8.0
LCT-3SNV0 11〜22 0.8〜3.2 4.8〜5.0 27.1 - 16 8.0

※LCT-3Sは現在、中止品となっております。
  代替品はLCT-3SNV0になり、形状変更、
  及び材料のULがグレードアップしました。
  材料：PA6（UL94V-2）→PA6（UL94V-0）
  （2022年12月27日）		 【LCT-1S〜LCT-3S】

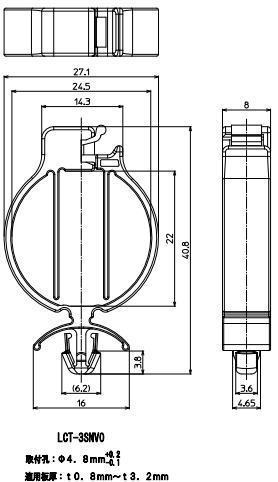

【LCT-3SNV0】
ワイヤーサドル 013
特徴：
●66ナイロンのスプリング性により、ワイヤー束を確実にワンタッチで
   クランプできます。
●保持された電線は、震動や衝撃によって外れることはありません。
●横位置、吊り下げ位置での使用も可能です。
●パネル、シャーシへの取付は、ワンタッチのスナップ式です。
●材質：UL94-2合格のナイロン使用。
単位[mm]
型式 A B C W 取付板厚 取付穴径 梱包単位
WS-1N 9.5 5.2 13.0 11.1 t0.5〜2.3 φ4.8±0.1 100
WS-2N 14.7 10.4 18.2 11.1
WS-3N 23.8 19.5 27.3 11.1
WS-2W 15.5 11.0 19.0 16.0
WS-4W 16.5 12.5 19.5 23.0 t0.6〜2.0 φ4.8±0.1
