ヒシチューブI(一般管） 007
※中止品
■特 徴:
●肉厚品（0.5及び1.0mmタイプ）がある軟質熱収縮チューブです。
●収縮後は多少硬くなります。
用途例：
●支柱、握り棒、把手、ハンドル、ロールの被覆。
●給排水管の保温材保護被覆。
●配線、配管の色別保護		 ヒシチューブ
●ヒシチューブのカラーバリエーション
呼称 呼称肉厚0.5mm 呼称肉厚1.0mm
サイズ
mm
- Ｎ６ Ｎ１ Ｗ１ Ｒ１ Ｂ２ Ｙ３ Ｔ１ Ｎ６ Ｎ１ Ｗ１ Ｒ１ Ｂ２ Ｙ３
5 ○ ○ ○ ○ ○ ○ ○ ○ ○ - - - -
6※ ○ ○ - - ○ - ○ ○ ○ - - - -
7 ○ ○ ○ ○ ○ ○ ○ ○ ○ - - - -
8 ○ ○ ○ ○ ○ ○ ○ ○ - - - - -
10 ○ ○ ○ ○ ○ ○ ○ ○ - - - - -
13 ○ ○ ○ ○ ○ ○ ○ ○ ○ - - - -
15 ○ ○ ○ ○ ○ ○ ○ ○ ○ - - - -
20 ○ ○ ○ ○ ○ ○ ○ ○ ○ - - - -
25 ○ ○ ○ ○ ○ ○ ○ ○ ○ - - - -
30 ○ ○ ○ ○ ○ ○ - ○ ○ - - - -
35 ○ ○ ○ ○ ○ ○ - ○ ○ - - - -
40 ○ ○ ○ ○ ○ ○ - ○ ○ - - - -
50 ○ ○ ○ ○ ○ ○ - ○ ○ - - - -
55 ○ ○ ○ ○ ○ - - ○ ○ - - - -
60 ○ ○ ○ ○ ○ - - ○ ○ - - - -
70 ○ ○ ○ ○ ○ - - ○ ○ - - - -
75 ○ ○ ○ ○ ○ - - ○ ○ - - - -
80 ○ ○ ○ ○ ○ - - ○ - - - - -
90 ○ ○ ○ ○ ○ - - ○ - - - - -
110 ○ ○ ○ ○ ○ - - ○ - - - - -
130 ○ ○ - - - - - ○ - - - - -
150 ○ ○ - - - - - ○ - - - - -
170 ○ ○ - - - - - - - - - - -
200 ○ - - - - - - - - - - - -
標準色：N6（グレー）、W1（ホワイト）、N1（ブラック）、
         R1（レッド）、B2（ブルー）Y3（イエロー）、
         T1（クリア）

※6mm(肉厚0.5mm)は、黒・透明・青・灰色 以外、
   在庫中止品となります。
   製作する際は40巻以上のロットになりますので、ご注意下さい。

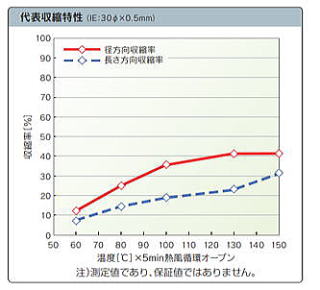

特性
項目 特性値 試験方法
引張強さ(kgf/cm2)(Mpa) 250以上
（24以上）		 JIS C-2133
伸び（％） 150以上 JIS C-2133
引裂強さ(kgf/cm)(N/cm) 55以上
(539以上）		 JIS K-6732
体積抵抗率(Ω・cm) 5 x 1012以上 JIS C-2133
絶縁破壊電圧(KV) 0.5厚さ AC15以上 JIS C-2133
1.0厚さ AC20以上 JIS C-2133
上記特性値は保証値ではありません。
材質
軟質ポリ塩化ビニル系

保管について
●保管温度が20℃以上になると収縮が起こるおそれが
  ありますので、長期間保管する際は20℃以下に保てる
  場所（冷暗所、低温室、冷蔵庫など）に保管してください。
●直射日光を受ける場所や暖房機器の付近、暖房室など
  には絶対に置かないでください。
肉厚呼称 肉厚許容範囲
0.5 0.3〜0.6mm
1 0.5〜1.1mm
折径とはチューブを折り畳んだ状態の幅方向の寸法です。


折径=直径x円周率÷2

標準サイズ：注文方法　I -□-□　□に呼称サイズと肉厚呼称を入れてください。[例]I-5-0.5
呼称サイズ
(φmm)		 適用範囲
(φmm)		 収縮前折径範囲
(mm)		 肉厚呼称 巻き長さ
(m)
5 5.0以上〜6.0未満 10.5〜16.5 0.5または1.0 25
6 6.0〜7.0 12.0〜18.0 0.5または1.0 25
7 7.0〜8.0 13.5〜19.5 0.5または1.0 25
8 8.0〜9.5 16.0〜22.0 0.5または1.0 25
10 9.5〜12.0 21.0〜28.0 0.5または1.0 25
13 12.0〜15.0 25.0〜33.0 0.5または1.0 25
15 15.0〜18.0 30.0〜40.0 0.5または1.0 25
20 18.0〜23.0 38.0〜48.0 0.5または1.0 25，50
25 23.0〜28.0 47.0〜57.0 0.5または1.0 25，50
30 28.0〜34.0 57.0〜67.0 0.5または1.0 25，50
35 34.0〜40.0 67.0〜77.0 0.5または1.0 25，50
40 40.0〜47.0 78.0〜90.0 0.5または1.0 25，50
50 47.0〜54.0 89.0〜102.0 0.5または1.0 25，50
55 54.0〜60.0 98.0〜110.0 0.5または1.0 25，50
60 60.0〜67.0 110.0〜125.0 0.5または1.0 25，50
70 67.0〜73.0 120.0〜136.0 0.5または1.0 25，50
75 73.0〜80.0 130.0〜148.0 0.5または1.0 25，50
80 80.0〜90．0 148.0〜168.0 0.5または1.0 25，50
90 90.0〜105.0 172.0〜192.0 0.5または1.0 25，50
110 105.0〜120.0 195.0〜220.0 0.5または1.0 25，50
130 120.0〜140.0 230.0〜255.0 0.5または1.0 25，50
150 140.0〜165.0 270.0〜298.0 0.5または1.0 25
170 165.0〜190.0 308.0〜338.0 0.5のみ 25
200 190.0〜220.0 355.0〜385.0 0.5のみ 25
240 220.0〜250.0 410.0〜450.0 0.5のみ 25
※呼称サイズφ5〜20mm x 肉厚呼称1.0の製品折径は、上記の上限と下限に各々1mmを加えてください。
※標準在庫品は、黒・透明・青・灰色。　製作する際は40巻以上のロットになりますので、ご注意下さい。
※温度が20℃以上になると収縮が起こる恐れがありますので保存する際は20℃以下に保てる場所（冷暗所、冷蔵庫、低温室）に保管下さい。
※直射日光を受ける場所や暖房機器の付近、暖房室などには絶対に置かないでください。
※こちらの製品は現在、中止品となっております。（2023年11月1日）
■ヒシチューブコンデンサタイプ（熱収縮チューブ） 007
※中止品

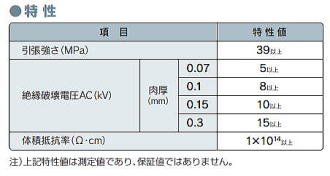

特 徴：
●色：透明・灰･黒（サイズにより、規格在庫品は１色しかない事もございます。
　規格在庫品となっていない場合は、受注生産品となります。）
●UL-224のＶＷ-１規格認証
●ヒシチューブは別途チャージ料がかかります
用 途
●アルミ電解コンデンサの外装用をはじめ、電子部品、二次電池の保護、
   絶縁用等。
材 質
●難燃性硬質ポリ塩化ビニル系
注文方法
型式と色、数量をお知らせ下さい。
〔例〕VWCE−5.0×0.07　黒 200m


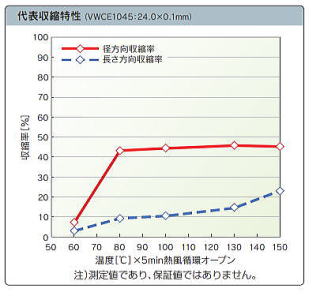

寸法表
型式
（折径（mm）×肉厚（mm））		 適用被覆物体
直径(参考)(φmm)		 巻長さ(m)
VWCE-5.0×0.07 3 200
VWCE-6.5×0.07 3.5
VWCE-8.0×0.07 4.5
VWCE-9.0×0.07 5
VWCE-10.0×0.07 5.5
VWCE-12.0×0.07 7
VWCE-13.5×0.07 7.5
VWCE-15.0×0.07 8.5
VWCE-16.5×0.07 9.5
VWCE-17.5×0.1 10
VWCE-19.0×0.1 11
VWCE-21.5×0.1 12.5
VWCE-22.5×0.1 13
VWCE-24.0×0.1 14
VWCE-26.5×0.1 15.5
VWCE-27.5×0.1 16
VWCE-29.0×0.1 17
VWCE-31.0×0.1 18
VWCE-32.5×0.1 19
寸法表
型式
（折径（mm）×肉厚（mm））		 適用被覆物体
直径(参考)(φmm)		 巻長さ(m)
VWCE-35.5×0.1 20 200
VWCE-37.0×0.1 21.5
VWCE-41.0×0.1 24
VWCE-45.0×0.15 26
VWCE-50.0×0.15 29
VWCE-56.5×0.15 32.5
VWCE-59.5×0.15 34
VWCE-64.5×0.15 37
VWCE-66.5×0.15 38
VWCE-72.5×0.15 41.5
VWCE-83.0×0.3 47.5 100
VWCE-92.0×0.3 52.5
VWCE-105.0×0.3 60
VWCE-125.0×0.3 72

※こちらの製品は現在、中止品となっております。（2023年11月1日）
